Memasang lampu LED pada spion motor merupakan salah satu modifikasi populer untuk meningkatkan visibilitas sekaligus memberikan tampilan modern pada kendaraan. Namun, pemasangan lampu LED tambahan sering kali menghadapi kendala kelistrikan, seperti lampu berkedip tidak stabil, redup, atau bahkan merusak sakelar bawaan akibat beban arus yang tidak terkelola dengan baik. Untuk mengatasi masalah ini, penggunaan soket rilai kaki 4 sangat disarankan. Relai berfungsi sebagai sakelar elektromagnetik yang memisahkan sirkuit kontrol berarus kecil dari sirkuit beban berarus besar, sehingga lampu LED spion mendapatkan aliran daya yang stabil langsung dari sumber listrik utama tanpa membebani sakelar bawaan motor.
Persiapan Alat dan Tindakan Keselamatan
Sebelum memulai proses instalasi kelistrikan, langkah pertama yang wajib dilakukan adalah mempersiapkan peralatan kerja yang tepat guna memastikan hasil sambungan yang aman dan rapi. Anda memerlukan multimeter atau avometer untuk mengukur tegangan dan memastikan kontinuitas arus pada kabel motor. Selain itu, siapkan tang kupas kabel yang presisi agar tidak merusak serat tembaga di dalam kabel saat mengupas isolatornya. Untuk menyambungkan kabel secara permanen, penggunaan solder dan timah sangat direkomendasikan dibandingkan hanya memuntir kabel secara manual. Siapkan pula selongsong bakar (heat shrink tube) dengan berbagai ukuran, selotip isolasi kelistrikan berkualitas tinggi yang tahan panas, serta satu set obeng untuk membuka bodi atau cover motor.
Aspek keselamatan adalah prioritas utama dalam setiap modifikasi kelistrikan kendaraan bermotor. Sebelum Anda menyentuh atau mengupas kabel apa pun, pastikan untuk melepaskan kabel negatif (-) dari terminal aki (accu) sepeda motor. Tindakan preventif ini sangat krusial untuk mencegah terjadinya korsleting, percikan api, atau kerusakan fatal pada komponen elektronik sensitif seperti Electronic Control Unit (ECU) pada motor injeksi modern. Pastikan juga Anda bekerja di area yang kering, bersih, dan memiliki pencahayaan yang cukup agar setiap detail sambungan kabel dapat terlihat dengan jelas. Selalu siapkan buku manual pemilik atau diagram skema kelistrikan resmi dari pabrikan motor Anda sebagai referensi warna kabel bawaan, karena setiap pabrikan memiliki standar warna kabel yang berbeda untuk jalur positif, negatif, dan sinyal sein. Jika Anda merasa ragu atau tidak memiliki pengalaman dasar dalam menangani kelistrikan kendaraan, sangat disarankan untuk berkonsultasi atau menyerahkan proses instalasi ini kepada teknisi kelistrikan motor yang berpengalaman guna menghindari kerusakan sistem kelistrikan utama.

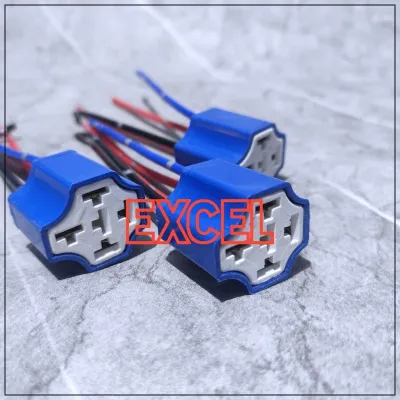

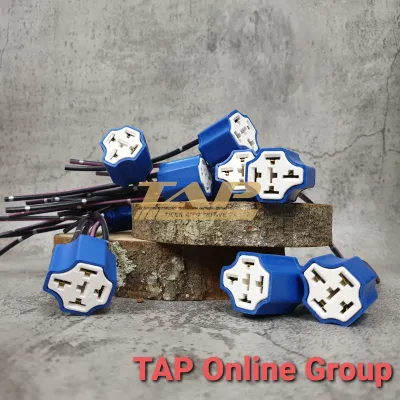

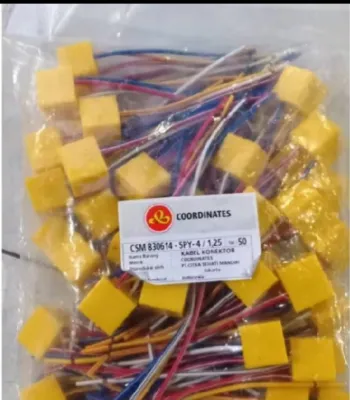

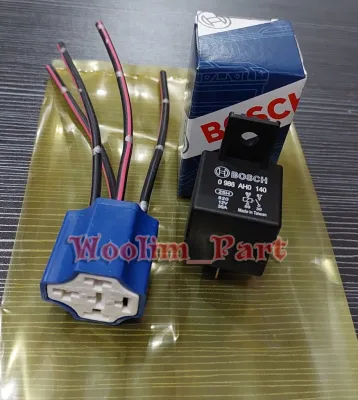

Produk yang disebutkan dalam panduan ini
Harga dapat berubah. Lihat halaman produk untuk harga terbaru.
Mengenal Fungsi Pin pada Soket Relai Kaki 4
Memahami konfigurasi pin pada soket rilai kaki 4 adalah kunci utama agar instalasi berjalan lancar tanpa risiko merusak komponen LED. Relai otomotif standar umumnya mengikuti sistem penomoran internasional DIN 72552 yang tertera pada cangkang fisik relai tersebut. Setiap nomor kaki memiliki peran spesifik dalam mengalirkan arus listrik dari sumber daya menuju lampu LED spion Anda.
Pin 30 berfungsi sebagai terminal input daya utama yang menerima arus positif langsung dari baterai atau aki motor. Untuk keamanan ekstra, jalur dari aki menuju Pin 30 ini harus dilengkapi dengan sekring (fuse) tambahan guna mengantisipasi lonjakan arus. Pin 87 merupakan terminal output daya yang akan menyalurkan arus listrik menuju beban, yaitu kabel positif dari lampu LED spion motor Anda. Ketika relai aktif, arus dari Pin 30 akan dialirkan langsung menuju Pin 87 ini.
Sementara itu, Pin 85 dan Pin 86 berfungsi sebagai sirkuit koil elektromagnetik yang mengontrol kerja relai. Pin 85 adalah terminal ground atau massa yang harus dihubungkan ke rangka motor yang bersih atau langsung ke terminal negatif aki. Pin 86 bertindak sebagai sinyal kontrol atau trigger yang dihubungkan ke kabel output dari sakelar sein bawaan motor. Saat Anda mengaktifkan sakelar sein, arus kecil akan mengalir ke Pin 86, mengaktifkan magnet di dalam relai, dan menghubungkan sirkuit antara Pin 30 dan Pin 87 sehingga lampu LED spion menyala.
Sebelum melakukan penyambungan fisik, selalu lakukan verifikasi visual pada cangkang relai yang Anda gunakan. Meskipun nomor pin yang digunakan umumnya standar, beberapa produsen relai mungkin menempatkan posisi fisik kaki secara berbeda pada soketnya. Membaca diagram kecil yang biasanya tercetak pada bodi relai akan menghindarkan Anda dari kesalahan fatal akibat salah menghubungkan kabel.
Penggunaan relai ini sangat penting karena lampu LED, meskipun mengonsumsi daya rendah, membutuhkan kestabilan tegangan yang tinggi. Dengan memisahkan sirkuit kontrol berarus kecil dari sirkuit beban, Anda melindungi sakelar bawaan motor dari panas berlebih atau kelelahan arus yang dapat memperpendek usia pakai sakelar tersebut.
Langkah-langkah Pemasangan Kabel dan Soket
Membongkar Cover Spion dan Menyiapkan Jalur Kabel
Proses instalasi dimulai dengan membuka area spion dan bodi motor yang menutupi jalur kabel utama. Gunakan alat cungkil plastik khusus (plastic pry tool) saat membuka klip bodi atau cangkang spion untuk menghindari goresan pada cat motor atau patahnya pengait plastik bawaan. Setelah cangkang spion terbuka, masukkan kabel bawaan dari lampu LED spion melewati bagian dalam batang spion secara perlahan agar kabel tidak terjepit atau terkelupas.
Arahkan kabel tersebut masuk ke dalam batok kepala motor atau area di belakang lampu utama (headlamp), di mana sebagian besar soket kelistrikan dan sakelar berada. Karena area setang motor selalu bergerak aktif saat Anda berbelok, kabel yang melewati area ini sangat rentan terhadap gesekan dan tarikan. Lindungi kabel lampu LED spion dengan membungkusnya menggunakan pelindung kabel seperti spiral wrap atau selang fleksibel khusus otomotif. Pastikan Anda menyisakan sedikit kelonggaran (slack) pada kabel agar tidak tertarik kencang saat setang motor dibelokkan penuh ke kanan maupun ke kiri.
Menyambung Kabel ke Pin Relai dan Sumber Listrik
Setelah jalur kabel siap, langkah berikutnya adalah menghubungkan kabel-kabel tersebut ke soket rilai kaki 4 sesuai dengan fungsinya masing-masing. Mulailah dengan menghubungkan Pin 85 ke titik ground atau massa pada rangka motor. Cari baut rangka terdekat, bersihkan area sekitar baut dari sisa cat atau karat menggunakan ampelas untuk memastikan kontak logam yang sempurna, lalu jepit kabel ground di bawah baut tersebut.
Selanjutnya, hubungkan Pin 86 ke kabel sinyal sein bawaan motor. Gunakan multimeter untuk mengidentifikasi kabel mana yang mengeluarkan tegangan 12V secara berkala saat sakelar sein diaktifkan. Hubungkan Pin 30 ke sumber arus positif aki dengan memasang dudukan sekring (fuse holder) eksternal berukuran kecil (sekitar 3A hingga 5A) di antara aki dan relai untuk melindungi sirkuit baru ini dari risiko korsleting. Terakhir, hubungkan Pin 87 langsung ke kabel positif dari lampu LED spion Anda, sedangkan kabel negatif dari lampu LED spion dapat digabungkan ke titik ground yang sama dengan Pin 85.
Sangat penting untuk diingat bahwa Anda dilarang keras memotong kabel utama (main harness) bawaan pabrik motor secara sembarangan. Memotong kabel utama dapat membatalkan garansi kendaraan dan meningkatkan risiko korosi di masa mendatang. Sebagai alternatif yang aman, gunakan konektor pencabang kabel berkualitas tinggi (seperti T-tap connector) atau kupas sedikit isolator kabel bawaan tanpa memutus tembaganya, lakukan penyolderan kabel baru pada titik tersebut, lalu bungkus kembali dengan rapat.
Isolasi dan Perlindungan Anti-Air pada Sambungan
Mengingat posisi spion dan area setang motor sangat sering terpapar air hujan, kelembapan tinggi, serta cuaca ekstrem, perlindungan terhadap sambungan kabel adalah hal yang mutlak. Setiap sambungan kabel yang telah disolder atau dikerutkan wajib dilindungi menggunakan selongsong bakar (heat shrink tube). Geser selongsong bakar ke area sambungan sebelum Anda menyolder, lalu panaskan menggunakan korek api atau heat gun hingga selongsong tersebut menyusut rapat dan membungkus sambungan dengan kedap udara. Hindari penggunaan selotip isolasi hitam biasa untuk sambungan utama karena lemnya mudah mengelupas saat terkena panas mesin atau air hujan.
Setelah semua pin pada soket rilai kaki 4 terhubung dengan benar, bungkus seluruh bodi soket beserta pangkal kabelnya menggunakan selotip vulkanisir (self-amalgamating tape) atau selotip kain khusus otomotif yang tahan air. Langkah ini mencegah air merembes masuk ke sela-sela terminal kuningan di dalam soket yang dapat menyebabkan korsleting atau korosi hijau (patina) yang menghambat arus listrik. Gunakan pengikat kabel plastik (cable tie) untuk merapikan seluruh jalur kabel baru Anda, pastikan tidak ada kabel yang menjuntai longgar atau menyentuh bagian mesin yang panas serta komponen kemudi yang bergerak aktif.
Pengujian Fungsi dan Troubleshooting Lampu LED
Setelah seluruh proses penyambungan dan isolasi selesai dilakukan, saatnya melakukan pengujian sistem kelistrikan baru Anda secara aman. Pasang kembali kabel negatif pada terminal aki motor dengan kencang. Putar kunci kontak motor ke posisi “ON”, namun jangan menyalakan mesin terlebih dahulu. Aktifkan sakelar sein kiri dan kanan secara bergantian, lalu perhatikan apakah lampu LED pada spion menyala dengan terang dan berkedip secara normal.
Jika lampu LED spion tidak menyala sama sekali, jangan panik dan segera lakukan langkah pemeriksaan sistematis. Masalah ini sering kali disebabkan oleh polaritas kabel yang terbalik pada Pin 85 dan Pin 86. Beberapa jenis relai modern dilengkapi dengan dioda proteksi internal yang mengharuskan arah aliran arus positif dan negatif masuk ke pin kontrol secara spesifik; jika terbalik, relai tidak akan bekerja. Gunakan multimeter untuk memastikan adanya tegangan 12V pada Pin 30 dan Pin 86 saat sakelar aktif, serta pastikan sekring tambahan yang Anda pasang tidak putus.
Masalah lain yang sangat sering terjadi setelah upgrade ke lampu LED adalah kedipan yang terlalu cepat atau dikenal dengan istilah hyperflash. Fenomena ini terjadi bukan karena kerusakan pada soket rilai kaki 4 yang baru Anda pasang, melainkan karena konsumsi daya (watt) lampu LED jauh lebih kecil dibandingkan dengan bohlam halogen bawaan motor. Akibatnya, flasher sein bawaan motor mendeteksi adanya penurunan beban yang dianggap sebagai kondisi “bohlam putus”, sehingga mempercepat frekuensi kedipan sebagai peringatan. Solusi terbaik untuk mengatasi hyperflash ini adalah dengan mengganti flasher sein bawaan motor Anda menggunakan flasher khusus LED yang frekuensi kedipannya dapat diatur secara manual menggunakan obeng kecil.
Apabila Anda mendapati lampu LED spion menyala dengan redup atau berkedip secara tidak stabil saat mesin motor dihidupkan, periksa kembali kualitas sambungan ground pada Pin 85. Ground yang buruk atau menempel pada bodi plastik dan area rangka yang masih tertutup cat tebal akan menimbulkan hambatan listrik yang tinggi (voltage drop). Pastikan terminal ground menempel langsung pada logam sasis yang bersih dan bebas karat, serta pertimbangkan untuk mengoleskan sedikit gemuk dielektrik (dielectric grease) pada terminal soket guna mencegah timbulnya korosi di kemudian hari.
Pertanyaan yang Sering Diajukan (FAQ)
Apakah semua relai kaki 4 bisa digunakan untuk lampu LED spion?
Secara teknis, hampir semua relai kaki 4 standar otomotif dengan spesifikasi tegangan 12V dan arus 30A atau 40A dapat digunakan untuk menyalakan lampu LED spion motor. Hal ini dikarenakan lampu LED memiliki konsumsi daya yang sangat rendah, sehingga tidak akan membebani relai tersebut. Namun, perlu dipahami bahwa relai daya biasa ini hanya berfungsi sebagai sakelar penghubung arus, bukan pengatur kedipan lampu sein. Untuk membuat lampu LED spion berkedip secara normal, Anda tetap membutuhkan komponen flasher sein yang kompatibel dengan teknologi LED di dalam rangkaian kelistrikan motor Anda.
Mengapa kabel massa (ground) sangat krusial untuk lampu LED spion?
Lampu LED sangat sensitif terhadap kestabilan tegangan listrik. Karena posisi spion berada pada area setang yang terus bergerak, jalur kelistrikan menuju sasis utama sering kali mengalami hambatan jika tidak dipasang dengan benar. Sambungan ground yang buruk atau berkarat akan menyebabkan penurunan tegangan yang signifikan, sehingga lampu LED spion menjadi redup, berkedip tidak beraturan, atau bahkan mati total saat motor berjalan. Memastikan kabel ground terpasang pada logam sasis yang bersih dan terlindung dari kelembapan adalah kunci utama untuk menjaga performa dan usia pakai lampu LED spion Anda tetap optimal.
