Melakukan modifikasi pada sistem pencahayaan sepeda motor, seperti mengganti lampu bawaan dengan lampu LED berdaya tinggi, menjadi pilihan populer bagi banyak pengendara di Indonesia. Langkah ini sangat membantu meningkatkan visibilitas saat berkendara di malam hari atau menembus cuaca buruk. Namun, pemasangan lampu LED tambahan atau lampu proyektor berdaya besar secara langsung ke jalur kabel bawaan berisiko merusak saklar asli dan membuat kabel cepat panas.
Untuk mengatasi masalah tersebut, pemasangan relay tambahan sangat direkomendasikan. Komponen yang sering dicari dengan kata kunci rilay12 kaki 4 ini berfungsi sebagai saklar elektromagnetik yang memisahkan sirkuit kontrol berarus kecil dari sirkuit beban berarus besar. Dengan menggunakan relay, saklar lampu bawaan motor hanya bertugas mengalirkan arus kecil untuk memicu relay, sementara daya utama untuk lampu LED akan dialirkan langsung dari aki melalui kabel yang lebih tebal. Hal ini menjaga komponen kelistrikan bawaan motor tetap awet dan memastikan lampu LED mendapatkan suplai daya yang stabil.
Persiapan Alat dan Komponen yang Dibutuhkan
Sebelum memulai proses instalasi, langkah pertama yang wajib Anda lakukan adalah memverifikasi spesifikasi relay yang akan digunakan. Pastikan Anda memilih relay dengan spesifikasi tegangan 12 Volt, yang merupakan standar umum untuk sistem kelistrikan sepeda motor di Indonesia. Periksa juga diagram pin yang biasanya tercetak pada bodi relay untuk memastikan letak masing-masing kaki sirkuit kontrol dan sirkuit beban.

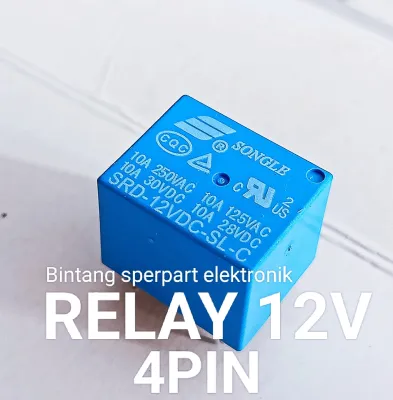

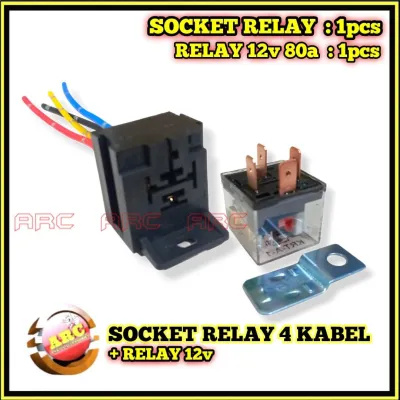

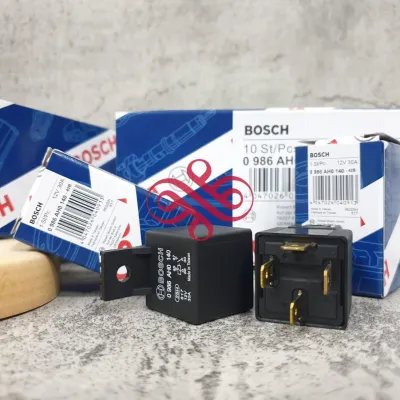

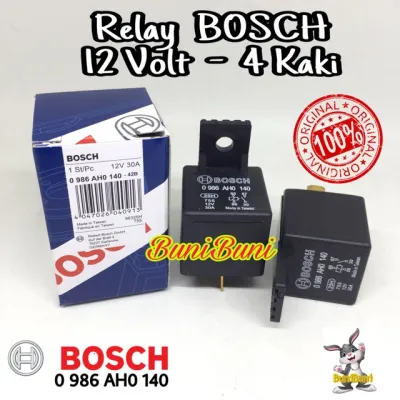

Produk yang disebutkan dalam panduan ini
Harga dapat berubah. Lihat halaman produk untuk harga terbaru.
Selain unit relay, Anda perlu menyiapkan beberapa peralatan tangan dasar untuk memastikan sambungan kabel terpasang dengan kuat dan aman. Siapkan tang crimping untuk memasang terminal sekun, pemotong kabel yang tajam, selotip bakar (heat shrink tubing) untuk melindungi sambungan dari air, serta multimeter digital. Multimeter ini sangat krusial untuk menguji tegangan dan memastikan tidak ada hubungan arus pendek sebelum sistem kelistrikan diaktifkan kembali.
Komponen lain yang tidak boleh dilewatkan adalah sekring (fuse) tambahan beserta rumah sekringnya (fuse holder). Sekring ini berfungsi sebagai pengaman utama jika terjadi korsleting pada jalur lampu baru Anda. Untuk menentukan spesifikasi ampere sekring yang tepat, periksalah buku manual atau label daya pada lampu LED yang Anda beli. Gunakan rumus daya sederhana, yaitu membagi total watt lampu dengan tegangan aki (12V), lalu pilihlah sekring dengan kapasitas sedikit di atas hasil perhitungan tersebut untuk menghindari sekring putus akibat lonjakan arus awal.
Memahami Skema dan Fungsi Pin pada Relay 4 Kaki

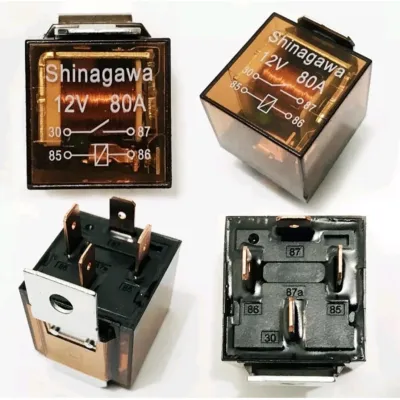

Relay 4 kaki memiliki cara kerja yang sederhana namun sangat efektif jika Anda memahami fungsi dari masing-masing pin. Pada bodi relay, Anda akan menemukan angka-angka standar internasional yang menandai setiap kaki, yaitu pin 30, 85, 86, dan 87. Memahami fungsi angka-angka ini adalah kunci utama untuk menghindari kesalahan fatal saat melakukan penyambungan kabel.
Pin 85 dan pin 86 merupakan jalur kontrol atau sirkuit koil (coil). Ketika kedua pin ini dialiri arus listrik (satu terhubung ke positif saklar dan satu lagi ke negatif atau ground), koil di dalam relay akan menghasilkan medan magnet. Medan magnet ini berfungsi menarik saklar internal di dalam relay agar terhubung. Pada relay standar non-polar, posisi pin 85 dan 86 sebenarnya dapat dibolak-balik, namun sangat disarankan untuk menetapkan satu standar pemasangan yang konsisten demi kemudahan pelacakan jalur di kemudian hari.
Sementara itu, pin 30 dan pin 87 merupakan jalur beban atau saklar utama (switch). Pin 30 berfungsi sebagai input daya utama yang harus dihubungkan langsung ke terminal positif aki motor melalui sekring pengaman. Pin 87 adalah output daya yang akan menyalurkan arus listrik langsung menuju kabel positif lampu LED ketika relay aktif. Selalu rujuk diagram cetak yang ada pada fisik relay Anda sebelum melakukan penyambungan, karena beberapa produsen mungkin menempatkan posisi fisik kaki secara berbeda meskipun nomor pin yang tertera tetap sama.
Langkah-langkah Pemasangan Kabel Relay ke Lampu LED
Sebelum Anda menyentuh kabel apa pun pada motor, pastikan Anda mengutamakan keselamatan kerja kelistrikan. Langkah keselamatan wajib yang pertama adalah mematikan kunci kontak ke posisi “OFF” dan melepaskan terminal negatif pada aki motor. Langkah sederhana ini akan mencegah terjadinya percikan api atau kerusakan pada komponen elektronik sensitif jika ada kabel positif yang tidak sengaja menyentuh rangka motor saat proses instalasi.
Selain itu, rencanakan rute penataan kabel (cable routing) dengan sangat cermat sebelum melakukan pemotongan. Hindari melewatkan kabel di dekat area mesin yang menghasilkan panas tinggi, seperti silinder blok atau pipa knalpot, karena panas ekstrem dapat melelehkan isolasi kabel. Pastikan juga jalur kabel tidak terhimpit oleh komponen bergerak seperti suspensi, kemudi stang, atau mekanisme jok motor agar kabel tidak terkikis seiring waktu.
Menghubungkan Jalur Kontrol (Saklar Bawaan)
Langkah pertama dalam proses wiring adalah menghubungkan jalur kontrol yang akan mengaktifkan relay. Cari kabel positif yang keluar dari saklar lampu bawaan motor Anda, yang biasanya menuju ke lampu utama standar. Potong kabel tersebut, lalu sambungkan ujung kabel yang berasal dari saklar ke pin 85 pada relay menggunakan terminal sekun yang telah dicrimp dengan kuat.
Selanjutnya, hubungkan pin 86 pada relay ke ground atau massa motor. Anda bisa menyambungkannya ke baut rangka motor yang bersih dari cat dan karat, atau langsung menarik kabel ke terminal negatif aki untuk mendapatkan koneksi ground yang paling stabil. Pastikan sambungan ground ini benar-benar kencang karena ground yang longgar sering menjadi penyebab utama relay gagal bekerja atau berbunyi mendengung.
Sebelum melanjutkan ke sirkuit beban, Anda dapat melakukan verifikasi sementara menggunakan multimeter. Hubungkan kembali terminal negatif aki secara hati-hati, putar kunci kontak ke posisi “ON”, dan aktifkan saklar lampu bawaan. Gunakan multimeter pada mode DC Voltage untuk memastikan bahwa kabel yang terhubung ke pin 85 menerima tegangan stabil sekitar 12 Volt saat saklar dinyalakan, dan kembali ke 0 Volt saat saklar dimatikan. Setelah verifikasi selesai, lepaskan kembali terminal negatif aki sebelum melanjutkan pekerjaan.
Menghubungkan Jalur Daya Utama dan Beban
Setelah jalur kontrol terpasang dengan benar, langkah berikutnya adalah merakit jalur daya utama yang akan menyuplai arus ke lampu LED. Siapkan kabel tembaga berkualitas dengan ukuran diameter yang memadai (minimal AWG 16 atau sekitar 1,25 mm) untuk meminimalkan penurunan tegangan (voltage drop). Hubungkan salah satu ujung kabel ini ke terminal positif aki motor, dengan syarat wajib memasang rumah sekring tambahan sedekat mungkin dengan terminal aki tersebut.
Ujung kabel dari sekring pengaman tersebut kemudian dihubungkan ke pin 30 pada relay. Penempatan sekring di dekat aki sangat penting untuk melindungi seluruh panjang kabel baru Anda; jika terjadi gesekan yang merusak isolasi kabel di tengah jalan, sekring akan langsung putus sebelum kabel sempat membakar komponen lain. Selanjutnya, hubungkan pin 87 pada relay langsung ke kabel input positif dari lampu LED baru Anda.
Langkah terakhir pada sirkuit beban adalah menghubungkan kabel negatif dari lampu LED ke ground rangka motor atau langsung ke terminal negatif aki. Setelah semua kabel terhubung ke pin masing-masing, gunakan selotip bakar untuk membungkus setiap terminal sekun pada relay. Panaskan selotip bakar menggunakan korek api atau heat gun hingga menyusut rapat, guna mencegah masuknya air hujan atau air cucian motor yang dapat memicu korsleting atau korosi pada kaki relay.
Pengecekan Akhir dan Tips Keamanan Kelistrikan Motor
Setelah seluruh rangkaian kabel terpasang dan terisolasi dengan baik, saatnya melakukan pengujian sistem secara menyeluruh. Pasang kembali terminal negatif aki motor Anda dan kencangkan bautnya dengan sempurna. Putar kunci kontak motor ke posisi “ON”, lalu tekan saklar lampu bawaan Anda untuk menyalakan lampu LED yang baru dipasang.
Saat saklar ditekan, dengarkan dengan saksama area di sekitar relay diletakkan. Anda harus mendengar suara klik tunggal yang jelas, yang menandakan bahwa koil internal relay bekerja dan berhasil menghubungkan sirkuit daya utama. Perhatikan juga intensitas cahaya lampu LED; lampu harus menyala dengan terang maksimal tanpa adanya gejala redup atau berkedip saat mesin motor dihidupkan.
Lakukan inspeksi visual akhir dengan memutar stang kemudi motor ke kanan dan ke kiri secara penuh untuk memastikan tidak ada kabel baru yang tertarik atau terjepit. Jika Anda menemukan gejala tidak normal seperti sekring tambahan langsung putus saat lampu dinyalakan, lampu LED berkedip dengan cepat, atau panel instrumen motor menunjukkan indikator error, segera matikan kunci kontak dan lepaskan sekring pengaman. Kondisi tersebut menandakan adanya kesalahan wiring atau hubungan pendek, dan jika Anda kesulitan melacaknya, segera bawa sepeda motor Anda ke mekanik kelistrikan profesional untuk penanganan lebih lanjut.
Frequently Asked Questions (FAQ)
Apakah semua lampu LED motor wajib menggunakan relay?
Tidak semua lampu LED memerlukan pemasangan relay tambahan. Jika Anda hanya mengganti bohlam utama bawaan dengan lampu LED tipe plug-and-play yang memiliki konsumsi daya (watt) setara atau lebih rendah dari lampu standar pabrik, kabel bawaan motor umumnya masih sangat aman untuk digunakan langsung. Namun, jika Anda memasang lampu LED tambahan berdaya tinggi seperti lampu tembak, lampu sorot, atau lampu proyektor (biled) yang membutuhkan arus besar, penggunaan relay hukumnya wajib demi melindungi saklar bawaan dari risiko meleleh akibat beban berlebih.
Mengapa lampu LED berkedip atau mati setelah dipasang relay?
Masalah lampu LED berkedip atau mati setelah pemasangan relay biasanya disebabkan oleh tiga hal utama. Pertama, sambungan ground (massa) pada pin 86 atau pada kabel negatif lampu kurang menempel sempurna pada rangka motor, atau terhalang oleh lapisan cat dan karat. Kedua, terjadi kesalahan pemasangan pin, seperti tertukarnya posisi kabel input daya utama dengan kabel kontrol. Ketiga, tegangan aki motor Anda mungkin sudah melemah di bawah batas kerja relay (under-voltage), sehingga koil elektromagnetik di dalam relay tidak mampu menahan saklar internal tetap tertutup secara stabil.
