Memasang relay lampu motor adalah langkah krusial saat Anda ingin melakukan upgrade ke lampu LED berdaya tinggi atau memasang lampu spion variasi yang dilengkapi dengan Daytime Running Light (DRL) dan lampu sein tambahan. Relay berfungsi sebagai saklar elektronik yang memisahkan sirkuit arus besar langsung dari aki dengan sirkuit kendali arus kecil dari saklar bawaan motor. Dengan menggunakan komponen ini, Anda dapat memastikan bahwa lampu baru mendapatkan pasokan daya yang stabil tanpa membebani kabel bodi asli maupun saklar bawaan yang rentan meleleh akibat beban berlebih.
Mengapa Upgrade LED dan Lampu Spion Membutuhkan Relay?
Sistem kelistrikan bawaan pabrik pada sepeda motor dirancang dengan perhitungan yang sangat spesifik, terutama untuk mengakomodasi beban lampu standar atau halogen bawaan yang memiliki konsumsi daya terukur. Kabel bodi dan saklar pada setang dirancang dengan ketebalan tembaga yang hanya mampu menahan arus listrik dalam batas tertentu. Ketika Anda memutuskan untuk melakukan upgrade ke lampu LED tambahan berdaya tinggi (seperti lampu tembak atau auxiliary light) atau lampu spion variasi yang memiliki fitur DRL dan sein LED, beban arus listrik yang ditarik dari sistem kelistrikan akan meningkat secara signifikan.
Jika komponen-komponen berdaya tinggi tersebut dipasang secara langsung dengan memotong dan menyambung ke jalur kabel bodi bawaan, risiko kegagalan kelistrikan akan meningkat drastis. Saklar lampu pada setang dapat mengalami panas berlebih (overheat) hingga meleleh karena harus mengalirkan arus besar secara terus-menerus. Selain itu, kabel bodi yang terlalu kecil untuk beban baru tersebut dapat mengalami penurunan tegangan (voltage drop), memicu panas pada kabel, bahkan dalam skenario terburuk dapat menyebabkan korsleting yang memicu kebakaran pada kendaraan.

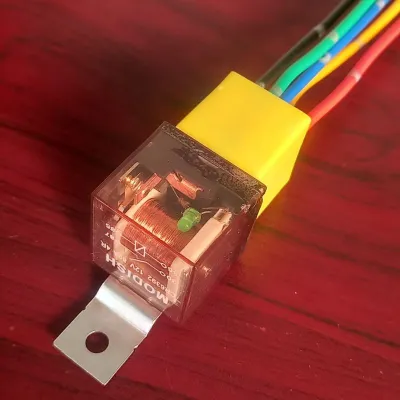

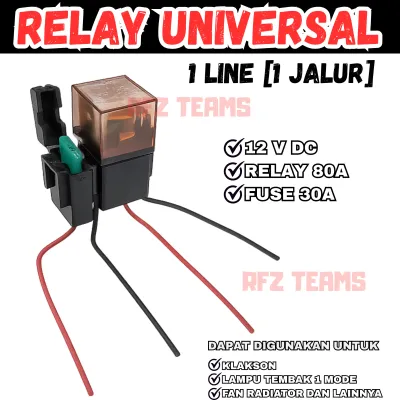

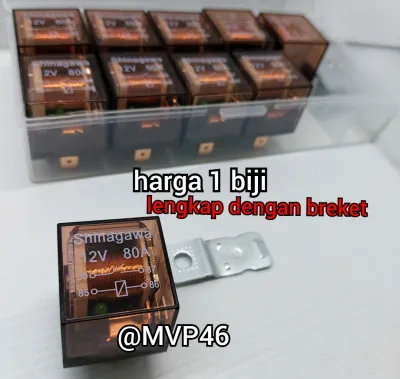

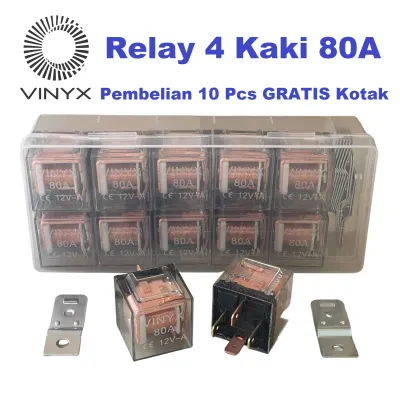

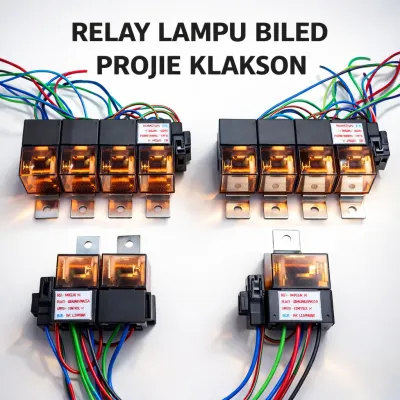

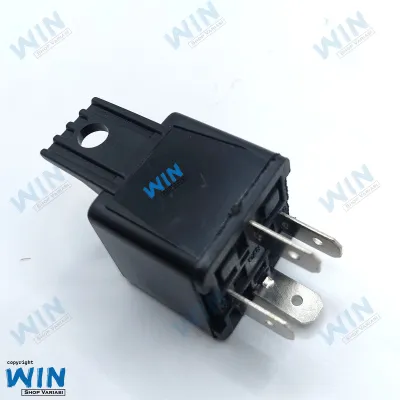

Produk yang disebutkan dalam panduan ini
Harga dapat berubah. Lihat halaman produk untuk harga terbaru.
Di sinilah peran penting dari relay lampu motor. Relay bertindak sebagai jembatan elektromagnetik atau “saklar untuk saklar”. Arus listrik berdaya besar dialirkan langsung dari aki menuju lampu melalui kabel khusus yang lebih tebal, sedangkan saklar bawaan motor hanya bertugas mengalirkan arus sangat kecil untuk mengaktifkan kumparan di dalam relay. Dengan membagi beban kerja ini, sistem kelistrikan motor Anda akan tetap dingin, aman, dan bekerja secara efisien.
Penting untuk diingat bahwa setiap modifikasi kelistrikan yang tidak sesuai dengan standar keselamatan dapat membatalkan garansi kelistrikan dari pabrikan motor Anda. Sebelum memulai proses pemasangan, pastikan Anda memahami bahwa pengerjaan kelistrikan membutuhkan ketelitian tinggi. Jika Anda merasa ragu dengan skema kabel atau tidak memiliki alat yang memadai, sangat disarankan untuk melakukan pemasangan di bengkel spesialis kelistrikan motor tepercaya demi menjaga keselamatan berkendara.
Persiapan Alat dan Komponen Kelistrikan yang Aman
Untuk menghasilkan instalasi kelistrikan yang rapi, aman, dan tahan lama, Anda harus mempersiapkan komponen dan peralatan kerja dengan spesifikasi yang tepat. Jangan pernah berkompromi dengan kualitas material kelistrikan karena kualitas kabel dan konektor yang buruk merupakan penyebab utama terjadinya kegagalan sistem dan korsleting di kemudian hari.
Berikut adalah komponen utama yang wajib Anda siapkan sebelum memulai proses instalasi:
- Relay 12 Volt: Gunakan relay tipe universal 12V dengan kapasitas arus 30 Ampere (30A) atau 40 Ampere (40A). Pilih merek yang memiliki reputasi baik di bidang otomotif untuk memastikan ketahanan kumparan internalnya.
- Soket Relay: Sangat disarankan menggunakan soket relay yang dilengkapi dengan kabel pigtail berkualitas tinggi. Soket ini memudahkan proses bongkar pasang relay jika sewaktu-waktu diperlukan penggantian dan melindungi terminal relay dari debu serta air.
- Dudukan Sekering (Fuse Holder) dan Sekering Blade: Siapkan dudukan sekering tipe tancap (blade fuse) yang tahan air (waterproof). Sediakan pula sekering dengan ukuran yang sesuai dengan total beban lampu Anda, umumnya berkisar antara 10A hingga 20A.
- Kabel Kelistrikan Khusus: Gunakan kabel serabut dengan bahan tembaga murni (pure copper). Untuk jalur arus utama dari aki ke relay dan dari relay ke lampu, gunakan kabel dengan penampang minimal 1,5 mm² (setara dengan 14-16 AWG). Sementara untuk jalur kontrol dari saklar ke relay, Anda dapat menggunakan kabel dengan ukuran minimal 1,0 mm² (setara dengan 18 AWG).
Selain komponen di atas, siapkan juga peralatan kerja pendukung berikut ini:
- Crimping Tool (Tang Pres): Digunakan untuk menjepit skun kabel (terminal) dengan kuat agar koneksi kabel tidak longgar.
- Kunci Pas atau Kunci Sok: Untuk membuka baut terminal aki dan baut bodi motor.
- Multitester atau Multimeter: Alat wajib untuk mengukur tegangan aki dan mencari kabel positif dari saklar bawaan motor.
- Solder dan Timah: Sangat direkomendasikan untuk menyambung sambungan kabel secara permanen sebelum dilapisi isolasi.
- Isolasi Bakar (Heat Shrink Tube): Gunakan isolasi bakar dengan berbagai ukuran untuk menutup sambungan kabel. Hindari penggunaan isolasi hitam biasa karena lemnya mudah mengelupas saat terkena panas mesin.
Aturan Keselamatan Kritis: Sebelum menyentuh bagian kelistrikan apa pun pada motor Anda, pastikan kunci kontak berada dalam posisi OFF. Setelah itu, wajib hukumnya untuk melepas kabel terminal negatif (-) pada aki terlebih dahulu menggunakan kunci pas yang sesuai. Langkah preventif ini sangat krusial untuk mencegah terjadinya percikan api atau korsleting tidak sengaja apabila peralatan kerja Anda tidak sengaja menyentuh rangka motor saat menyambung kabel positif.
Memahami Skema Kabel (Wiring Diagram) Relay Standar
Sebelum menghubungkan kabel satu per satu, Anda harus memahami konfigurasi pin atau kaki yang terdapat pada bagian bawah relay. Relay otomotif standar yang paling sering digunakan adalah tipe 4 kaki atau 5 kaki. Setiap kaki ditandai dengan nomor standar internasional yang menunjukkan fungsinya masing-masing.
Berikut adalah penjelasan detail mengenai fungsi dari setiap nomor pin pada relay standar:
- Pin 30 (Common): Pin ini merupakan pintu masuk utama untuk arus listrik berdaya besar. Kabel dari pin ini wajib dihubungkan langsung ke terminal positif (+) aki motor. Untuk alasan keamanan, jalur ini harus dilengkapi dengan sekering pengaman sedekat mungkin dengan aki.
- Pin 87 (Normally Open): Pin ini bertindak sebagai pintu keluar arus listrik berdaya besar menuju lampu LED atau beban kelistrikan yang Anda pasang. Arus listrik hanya akan mengalir dari Pin 30 ke Pin 87 ketika relay mendapatkan sinyal aktif dari saklar.
- Pin 85 dan Pin 86 (Coil/Kumparan): Kedua pin ini terhubung ke kumparan elektromagnetik di dalam relay yang berfungsi menarik saklar internal. Salah satu dari pin ini (misalnya Pin 86) dihubungkan ke kabel output positif (+) dari saklar lampu bawaan motor. Pin pasangannya (Pin 85) dihubungkan ke massa atau terminal negatif (-) aki. Pada relay standar tanpa dioda proteksi internal, pemasangan kabel pada Pin 85 dan Pin 86 dapat dibolak-balik tanpa memengaruhi kinerja relay.
- Pin 87a (Normally Closed – Khusus Relay 5 Kaki): Pin ini mengalirkan arus listrik saat relay dalam kondisi tidak aktif (mati). Untuk pemasangan lampu LED standar atau lampu spion, pin ini biasanya tidak digunakan dan dapat dibiarkan kosong atau diisolasi dengan aman.
Sangat penting untuk memastikan bahwa Anda tidak salah menyambungkan kabel antara jalur beban (Pin 30 dan Pin 87) dengan jalur kontrol (Pin 85 dan Pin 86). Kesalahan penempatan kabel pada pin-pin tersebut dapat menyebabkan relay tidak berfungsi, sekering langsung putus saat saklar dinyalakan, atau bahkan merusak komponen lampu LED baru Anda yang sensitif terhadap lonjakan arus.
Langkah Pemasangan Relay untuk Lampu Utama dan Lampu Tembak LED
Setelah memahami fungsi dari setiap pin relay dan mempersiapkan semua peralatan, Anda dapat memulai proses instalasi secara sistematis. Lakukan pengerjaan ini secara perlahan dan pastikan setiap sambungan kabel terpasang dengan kuat.
Mengambil Arus Utama dan Memasang Sekering
Langkah pertama adalah membuat jalur pasokan daya utama dari aki menuju relay. Siapkan kabel berukuran 1,5 mm² dengan panjang yang cukup dari posisi penempatan relay hingga ke aki. Hubungkan salah satu ujung kabel tersebut ke terminal positif (+) aki menggunakan skun ring yang dipres kuat menggunakan crimping tool.
Sebelum kabel ini mencapai Pin 30 pada relay, Anda wajib memasang dudukan sekering (fuse holder) secara seri pada kabel tersebut. Letakkan sekering ini sedekat mungkin dengan terminal aki, idealnya dengan jarak maksimal 15 hingga 20 cm dari kutub positif aki. Penempatan yang dekat ini bertujuan untuk meminimalkan panjang kabel yang tidak terlindungi sekering, sehingga jika terjadi gesekan kabel dengan rangka yang memicu korsleting, sekering akan langsung putus sebelum kabel sempat membakar bodi motor.
Untuk menentukan nilai ampere sekering yang tepat, Anda dapat menggunakan rumus daya dasar: Arus (Ampere) = Total Daya Lampu (Watt) dibagi Tegangan Aki (Volt). Sebagai contoh, jika Anda memasang sepasang lampu tembak LED dengan total daya 60 Watt pada sistem kelistrikan 12 Volt, arus yang mengalir adalah 5 Ampere (60W / 12V). Pilih sekering dengan nilai sedikit di atas arus tersebut, misalnya 7,5 Ampere atau 10 Ampere, untuk memberikan toleransi lonjakan arus awal saat lampu pertama kali dinyalakan. Setelah dudukan sekering terpasang, hubungkan ujung kabel pasangannya ke Pin 30 pada soket relay.
Menyambung Kabel Kontrol dan Grounding
Langkah berikutnya adalah menghubungkan jalur kendali agar relay dapat bekerja saat saklar motor diaktifkan. Anda perlu mencari kabel output positif dari saklar lampu bawaan motor yang ingin Anda gunakan sebagai pemicu. Gunakan multitester yang disetel pada skala DC Volt, hubungkan probe hitam ke rangka motor, dan gunakan probe merah untuk menusuk kabel di sekitar area saklar atau soket lampu bawaan. Nyalakan kunci kontak dan saklar lampu; kabel yang tepat akan menunjukkan angka tegangan sekitar 12 Volt hanya saat saklar berada pada posisi ON, dan kembali ke 0 Volt saat saklar dimatikan.
Setelah kabel pemicu tersebut ditemukan, sambungkan kabel kontrol (ukuran 1,0 mm²) dari kabel pemicu tersebut menuju Pin 86 pada soket relay. Anda dapat menggunakan konektor tipe T-tap untuk menghindari pemotongan kabel bodi asli secara ekstrem, atau menyoldernya dengan rapi jika Anda memilih metode sambungan langsung.
Selanjutnya, hubungkan Pin 85 pada soket relay ke jalur massa atau ground. Untuk memastikan kinerja relay yang stabil, sambungkan kabel dari Pin 85 ini langsung ke terminal negatif (-) aki atau ke titik massa utama pada rangka motor yang bersih dari cat dan karat. Gunakan baut rangka yang kokoh untuk menjamin koneksi ground tidak longgar akibat getaran mesin saat motor digunakan berkendara.
Menghubungkan Output ke Lampu LED
Setelah jalur input daya dan jalur kontrol terpasang dengan benar, sekarang saatnya menyalurkan daya keluar ke lampu LED baru Anda. Hubungkan kabel berukuran 1,5 mm² dari Pin 87 pada soket relay menuju kabel input positif (+) pada lampu LED atau lampu tembak tambahan yang Anda pasang.
Jangan lupa untuk menghubungkan kabel negatif (-) dari lampu LED tersebut ke titik ground yang solid pada rangka motor atau langsung kembali ke terminal negatif (-) aki. Koneksi ground yang buruk pada lampu LED sering kali menjadi penyebab utama lampu menyala redup, berkedip tidak stabil, atau bahkan mati total saat motor melewati jalanan yang rusak atau bergelombang.
Setelah semua kabel terhubung, rapikan seluruh jalur kabel menggunakan klem kabel (cable tie). Ikat kabel dengan rapi di sepanjang jalur bodi motor dan pastikan posisinya menjauhi area mesin yang menghasilkan panas tinggi, seperti blok silinder dan knalpot. Selain itu, pastikan kabel tidak melewati area komponen yang bergerak aktif, seperti suspensi depan, setang, atau mekanisme komstir, untuk mencegah kabel terjepit atau tertarik hingga putus saat motor bermanuver.
Penyesuaian Kabel dan Pemasangan Lampu Spion LED
Pemasangan lampu spion yang dilengkapi dengan fitur LED DRL (Daytime Running Light) dan lampu sein tambahan memiliki tingkat kompleksitas tersendiri. Hal ini dikarenakan lampu spion variasi tersebut biasanya memiliki dua fungsi berbeda dengan dua sumber arus yang harus bekerja secara independen.
Untuk jalur lampu senja atau DRL pada spion, Anda memerlukan pasokan arus listrik yang aktif segera setelah kunci kontak motor berada pada posisi ON. Anda dapat mengambil arus ini dari jalur ACC (Accessory) atau kabel positif lampu senja bawaan motor. Namun, Anda wajib menambahkan sekering independen berkapasitas kecil (misalnya 3A atau 5A) khusus untuk jalur ini untuk mencegah kerusakan pada modul LED spion jika terjadi hubungan arus pendek. Jangan pernah menggabungkan jalur DRL spion ini secara langsung ke jalur beban utama lampu depan tanpa pengaman tambahan.
Untuk jalur lampu sein pada spion, sambungkan kabel positif sein dari spion ke kabel positif sein asli motor sebelah kiri dan kanan secara terpisah. Ingatlah bahwa lampu LED memiliki sifat polaritas satu arah. Jika lampu sein spion tidak menyala saat Anda melakukan uji coba, jangan panik. Hal tersebut biasanya disebabkan oleh posisi kabel positif dan negatif yang terbalik. Cukup tukar posisi sambungan kabel tersebut; LED tidak akan rusak akibat polaritas yang terbalik, komponen tersebut hanya tidak akan mengalirkan arus dan tidak menyala hingga polaritasnya benar.
Aspek paling krusial dalam pemasangan lampu spion LED adalah manajemen kabel di area setang dan komstir. Karena spion terpasang pada bagian setang yang selalu bergerak aktif ke kiri dan ke kanan, Anda wajib menyisakan kelonggaran kabel (slack) yang cukup di sekitar area komstir. Pastikan kabel tidak menegang, tertarik kencang, atau terjepit di antara segitiga suspensi saat setang dibelokkan secara penuh ke arah kanan maupun kiri. Kabel yang terlalu tegang akan cepat putus di bagian dalam atau terlepas dari soket sambungannya seiring berjalannya waktu.
Pengecekan Akhir, Waterproofing, dan Troubleshooting
Sebelum Anda memasang kembali seluruh bodi plastik motor secara permanen, lakukan pengecekan menyeluruh untuk memastikan semua sitem kelistrikan baru Anda berfungsi dengan sempurna dan aman dari paparan cuaca luar.
Lakukan langkah-langkah validasi dan perlindungan berikut ini:
- Uji Coba Fungsi: Pasang kembali terminal negatif (-) aki yang sebelumnya dilepas. Nyalakan kunci kontak motor ke posisi ON, lalu aktifkan saklar lampu utama, lampu tembak, lampu senja spion, serta lampu sein kiri dan kanan. Pastikan semua lampu menyala dengan terang dan stabil tanpa ada gejala redup atau berkedip.
- Waterproofing (Pelindung Air): Pastikan setiap sambungan kabel yang telah disolder dilindungi dengan isolasi bakar (heat shrink tube) yang dipanaskan hingga merapat sempurna. Sambungan kabel yang dibiarkan terbuka sangat rentan kemasukan air hujan atau air saat motor dicuci, yang dapat memicu korosi dan korsleting. Tambahkan juga dielectric grease (gemuk khusus kelistrikan) pada bagian dalam soket relay dan soket lampu untuk mencegah terjadinya oksidasi akibat kelembapan udara.
- Penyimpanan Relay: Tempatkan relay pada posisi yang terlindung dari cipratan air langsung, misalnya di bawah jok atau di balik tebeng bodi depan yang tertutup rapat. Posisikan soket relay menghadap ke bawah agar air tidak menggenang di dalam soket jika sewaktu-waktu terjadi kondensasi atau kebocoran air.
Jika selama proses uji coba Anda menemukan masalah, lakukan langkah troubleshooting dasar berikut untuk mendeteksi penyebabnya secara cepat:
- Relay Berbunyi "Klik" tetapi Lampu Tidak Menyala: Bunyi klik menandakan jalur kontrol (Pin 85 dan 86) sudah bekerja dengan baik. Masalah biasanya terletak pada jalur beban. Periksa apakah sekering utama pada Pin 30 putus, periksa sambungan kabel dari Pin 87 ke lampu, atau pastikan kabel ground negatif pada lampu telah terhubung dengan kuat ke rangka motor.
- Lampu LED Berkedip atau Menyala Redup: Kondisi ini umumnya disebabkan oleh terjadinya penurunan tegangan (voltage drop). Periksa apakah ukuran penampang kabel yang Anda gunakan terlalu kecil, atau periksa apakah titik ground yang Anda pilih kotor, berkarat, atau terhalang oleh lapisan cat bodi motor. Bersihkan area ground menggunakan ampelas halus hingga terlihat logam aslinya, lalu kencangkan kembali baut pengikatnya.
- Saklar Bawaan Motor Terasa Panas: Jika saklar bawaan terasa hangat atau panas setelah lampu dinyalakan beberapa saat, segera matikan sistem kelistrikan. Hal ini menandakan bahwa Anda salah menyambungkan pin kontrol, sehingga arus beban besar dari lampu masih mengalir melewati saklar bawaan, bukan dialihkan sepenuhnya melewati jalur Pin 30 dan Pin 87 pada relay. Periksa kembali diagram kabel Anda dengan teliti.
Pertanyaan yang Sering Diajukan (FAQ)
Apakah memasang relay membuat aki motor cepat tekor?
Memasang relay itu sendiri tidak akan membuat aki motor Anda cepat tekor atau kehabisan daya. Kumparan elektromagnetik di dalam relay hanya membutuhkan konsumsi arus listrik yang sangat kecil (biasanya kurang dari 0,15 Ampere) untuk mengaktifkan saklar internalnya. Faktor utama yang dapat membuat aki motor Anda cepat tekor adalah total konsumsi daya (Watt) dari lampu LED baru yang Anda pasang. Pastikan total Watt dari seluruh lampu tambahan tersebut tidak melebihi kapasitas pengisian daya (charging system) yang dihasilkan oleh spul dan kiprok motor Anda pada putaran mesin normal sehari-hari.
Bolehkah mengambil arus utama relay (Pin 30) dari kabel kontak (ACC)?
Mengambil arus utama untuk Pin 30 dari kabel kontak (ACC) atau dari jalur saklar bawaan sangat tidak direkomendasikan dan sangat berbahaya untuk lampu berdaya tinggi. Kabel ACC dan saklar bawaan pabrik tidak dirancang untuk menahan beban arus listrik yang besar (seperti 10 hingga 20 Ampere). Jika Anda memaksakan mengambil arus dari jalur tersebut, kabel kontak akan mengalami panas berlebih, meleleh, bahkan dapat menyebabkan soket kunci kontak terbakar secara tiba-tiba. Pasokan arus utama untuk Pin 30 wajib diambil langsung dari terminal positif (+) aki dengan menggunakan kabel tebal dan dilengkapi sekering pengaman sebagai pelindung utama jalur kelistrikan.
