Memasang spion LED aftermarket pada sepeda motor merupakan salah satu langkah modifikasi yang populer di Indonesia. Selain meningkatkan estetika berkendara, fitur lampu tambahan seperti Daytime Running Light (DRL) atau lampu sein terintegrasi pada spion dapat meningkatkan visibilitas Anda di jalan raya. Namun, agar lampu tambahan ini dapat dioperasikan secara independen tanpa membebani saklar bawaan pabrik, Anda memerlukan saklar variasi universal yang berkualitas. Pemasangan komponen ini membutuhkan ketelitian tinggi agar sistem kelistrikan motor tetap aman, stabil, dan bebas dari risiko korsleting.
Sebelum melakukan modifikasi, sangat penting untuk memahami aspek legalitas dan keselamatan berkendara. Berdasarkan peraturan lalu lintas yang berlaku di Indonesia, setiap perubahan pada sistem lampu kendaraan harus tetap menjaga keselamatan pengguna jalan lain, misalnya dengan tidak menggunakan lampu yang menyilaukan. Selain itu, pastikan posisi pemasangan spion tetap memberikan sudut pandang ke belakang yang optimal dan tidak terhalang oleh komponen baru. Panduan ini akan membahas langkah-langkah praktis dan aman untuk mengintegrasikan saklar tambahan pada motor Anda.
Persiapan Alat dan Prinsip Keamanan Kelistrikan Motor
Melakukan modifikasi kelistrikan tanpa persiapan alat yang memadai dapat merusak komponen sensitif pada motor Anda. Sebelum memulai, Anda harus menyiapkan beberapa peralatan standar bengkel untuk memastikan proses penyambungan kabel berjalan dengan presisi. Alat-alat yang wajib disediakan antara lain obeng plus dan minus dengan berbagai ukuran, tang potong kabel, tang crimping untuk memasang terminal, isolasi bakar (heat shrink tube), selotip listrik berkualitas tinggi, serta kabel tambahan dengan spesifikasi otomotif (disarankan menggunakan tipe AWG 16 atau 18 yang tahan panas).

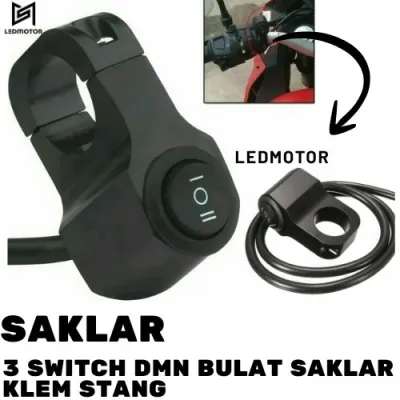

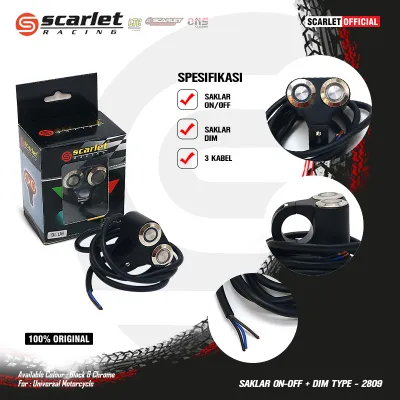

Produk yang disebutkan dalam panduan ini
Harga dapat berubah. Lihat halaman produk untuk harga terbaru.
Selain alat pemotong dan penyambung, Anda juga membutuhkan alat ukur berupa multimeter digital atau test pen DC 12 Volt. Alat ini sangat krusial untuk mengidentifikasi jalur kabel positif dan negatif pada motor secara akurat, sehingga Anda tidak menebak-nebak warna kabel yang sering kali berbeda antarprodusen motor. Jangan pernah menggunakan metode manual seperti menggesekkan ujung kabel ke sasis untuk mencari arus listrik, karena percikan api yang dihasilkan dapat merusak komponen elektronik lainnya.
Batas Keamanan Utama: Sebelum Anda menyentuh, memotong, atau mengupas kabel apa pun pada motor, Anda wajib melepaskan terminal negatif aki (baterai). Langkah ini adalah prosedur keselamatan mutlak dalam dunia otomotif untuk memutus aliran massa (ground) ke seluruh bodi motor. Dengan melepas terminal negatif, risiko terjadinya hubungan arus pendek (korsleting) yang dapat membakar sekering atau merusak kabel bodi utama dapat ditekan hingga nol.
Sebelum membeli atau memasang saklar variasi universal, bacalah buku manual kendaraan Anda untuk memahami diagram kelistrikan dasar serta spesifikasi saklar yang Anda beli. Periksa batas tegangan (voltase) dan beban arus maksimal (ampere) yang dapat ditangani oleh saklar tersebut. Jika beban arus lampu spion LED Anda melebihi kapasitas saklar, Anda wajib menambahkan komponen relay eksternal untuk melindungi saklar agar tidak meleleh akibat panas berlebih.
Langkah-langkah Memasang Saklar Variasi Universal dan Menghubungkan Kabel
Proses instalasi elektrikal pada dasarnya dibagi menjadi tiga tahap utama: penempatan fisik komponen, perutean kabel yang aman, dan penyambungan ke sumber daya listrik. Setiap tahap harus dilakukan secara berurutan dan tidak terburu-buru untuk memastikan hasil akhir yang rapi dan berfungsi optimal dalam jangka panjang.
Selama proses penarikan kabel, pastikan Anda memberikan sedikit kelonggaran (slack) pada kabel dan tidak menariknya terlalu kencang. Kabel yang terlalu tegang rentan putus di bagian dalam akibat getaran mesin atau gerakan stang saat berbelok. Selain itu, jauhkan semua jalur kabel baru dari area mesin yang menghasilkan panas tinggi serta komponen bergerak seperti suspensi depan dan segitiga stang.
Pemasangan Fisik Saklar di Area Stang
Langkah pertama adalah menentukan posisi terbaik untuk menempatkan saklar variasi universal pada stang motor Anda. Posisi ideal adalah di sisi kiri stang, dekat dengan saklar klakson atau lampu sein bawaan. Penempatan di sisi kiri bertujuan agar jempol atau jari Anda dapat menjangkau saklar dengan mudah tanpa harus melepas genggaman dari tuas gas (throttle) di sisi kanan, sehingga aspek keselamatan berkendara tetap terjaga.
Metode pemasangan fisik ini sangat bergantung pada jenis saklar yang Anda beli. Untuk model jepit stang (clamp mount), Anda cukup melonggarkan baut pengikat pada braket saklar, menyelipkannya ke stang, lalu mengencangkannya kembali menggunakan kunci yang sesuai. Pastikan saklar terpasang dengan kokoh dan tidak berputar saat ditekan, namun jangan mengencangkan baut secara berlebihan karena dapat merusak ulir drat pada braket saklar yang umumnya terbuat dari bahan babet atau plastik.
Jika Anda memilih saklar model tanam (flush mount) yang mengharuskan pelubangan pada panel bodi plastik atau fairing, Anda harus ekstra hati-hati. Ukur diameter bodi saklar menggunakan jangka sorong untuk mendapatkan presisi yang tepat. Tandai titik pengeboran pada panel bodi, lalu gunakan mata bor hole saw atau pisau kerajinan secara perlahan. Sebelum mengebor, periksa bagian belakang panel bodi untuk memastikan tidak ada kabel bawaan, selang rem, atau tangki reservoir minyak rem yang berisiko ikut terbor.
Merutekan Kabel ke Spion LED Tanpa Merusak Kabel Bawaan
Setelah saklar terpasang kokoh, langkah berikutnya adalah merutekan kabel dari saklar menuju dudukan spion LED dan ke sumber daya motor. Ikuti jalur kabel bodi bawaan pabrik yang sudah ada di sepanjang stang untuk menjaga kerapian. Sangat disarankan untuk membungkus kabel baru menggunakan pelindung kabel spiral (spiral wrap) atau selongsong kabel (conduit) guna melindunginya dari gesekan mekanis dengan sasis logam tajam saat stang dibelokkan penuh ke kanan dan kiri.
Metode Penyambungan Kabel: Hindari kebiasaan buruk menyambung kabel hanya dengan cara melilitkan ujung tembaga lalu menutupnya dengan selotip hitam biasa. Sambungan seperti ini sangat rentan longgar akibat getaran motor dan mudah teroksidasi oleh kelembapan udara, yang memicu kegagalan fungsi atau korsleting. Gunakan soket konektor tahan air, terminal skun yang dipres dengan tang crimping, atau sambungan solder yang kemudian dibungkus rapat menggunakan isolasi bakar (heat shrink tube).
Untuk mengambil sumber daya listrik, Anda harus menghubungkannya ke jalur kunci kontak atau yang dikenal sebagai jalur ACC (Accessory/Ignition). Dengan metode ini, lampu spion LED hanya akan mendapatkan aliran listrik saat kunci kontak diputar ke posisi “ON”. Jika Anda menghubungkan langsung ke terminal positif aki, lampu spion LED dapat menyala terus-menerus meskipun kunci kontak dicabut, yang pada akhirnya akan membuat aki motor Anda soak dalam waktu singkat.
Untuk menjaga keamanan kelistrikan jangka panjang, jangan pernah memotong atau mengupas kabel utama (main harness) bawaan pabrik. Tindakan memotong kabel bodi asli sangat berisiko merusak sistem kelistrikan secara keseluruhan dan dapat menghanguskan garansi resmi motor Anda. Sebagai gantinya, gunakan metode penyadapan paralel yang aman menggunakan konektor T-Tap, atau gunakan soket tambahan (add-a-circuit) pada kotak sekering jika motor Anda menggunakan sistem sekering modern tipe blade.
Pengujian Sistem dan Finishing Anti-Air
Setelah semua kabel terhubung dengan benar dan sambungan telah diisolasi dengan aman, Anda dapat memulai tahap pengujian. Pasang kembali terminal negatif pada aki motor Anda dan kencangkan bautnya dengan obeng. Pastikan tidak ada kabel telanjang yang menyentuh bodi motor sebelum Anda menyalakan sistem kelistrikan.
Putar kunci kontak ke posisi “ON”, lalu tekan saklar variasi yang baru saja dipasang. Perhatikan apakah lampu DRL atau lampu sein pada spion LED menyala dengan stabil sesuai dengan mode yang diinginkan. Cobalah untuk membelokkan stang ke kanan dan ke kiri secara penuh saat lampu menyala untuk memastikan tidak ada kabel yang tertarik atau sambungan yang longgar akibat gerakan kemudi.
Biarkan lampu spion LED menyala selama sekitar 5 hingga 10 menit untuk melakukan pemeriksaan termal. Sentuh area kabel baru dan saklar secara perlahan; pastikan tidak ada bagian kabel atau saklar yang terasa panas berlebih. Jika Anda mendeteksi adanya panas yang tidak wajar atau bau terbakar, segera matikan kunci kontak, lepas kembali terminal negatif aki, dan periksa ulang seluruh diagram sambungan kabel Anda untuk mendeteksi adanya hubungan pendek atau ukuran kabel yang terlalu tipis.
Karena sepeda motor di Indonesia sering kali dihadapkan pada cuaca ekstrem seperti hujan deras dan genangan air, perlindungan terhadap air (waterproofing) adalah hal yang wajib dilakukan. Semprotkan cairan pelindung kontak elektrik (contact cleaner/protector) khusus otomotif pada celah-celah saklar dan soket sambungan untuk mencegah korosi. Terakhir, rapikan semua sisa kabel baru menggunakan kabel ties (zip ties) dengan mengikatnya pada rangka motor, pastikan tidak ada kabel yang menjuntai dekat dengan area roda, suspensi, atau pipa knalpot yang panas.
Risiko Modifikasi dan Kapan Harus ke Bengkel Profesional
Melakukan modifikasi kelistrikan secara mandiri memang memberikan kepuasan tersendiri, namun Anda harus tetap realistis terhadap batas kemampuan Anda. Sistem kelistrikan sepeda motor modern, terutama tipe injeksi yang dilengkapi dengan ECU (Engine Control Unit) atau sistem komunikasi data CAN-bus, sangat sensitif terhadap perubahan beban arus listrik. Kesalahan kecil dalam penyambungan kabel dapat memicu kerusakan fatal pada komponen ECU yang berbiaya mahal untuk diganti.
Kondisi Berhenti (Stop Condition): Anda harus segera menghentikan pekerjaan mandiri ini dan mencari bantuan profesional jika menemui kondisi berikut saat proses instalasi:
- Warna kabel pada motor Anda tidak sesuai dengan diagram kelistrikan di buku manual servis resmi.
- Sekering utama motor Anda terus-menerus putus saat saklar baru dinyalakan.
- Lampu indikator gangguan mesin (MIL/Check Engine) pada panel instrumen menyala setelah pemasangan.
- Saklar variasi terasa sangat panas atau mengeluarkan asap saat dioperasikan.
- Lampu spion LED berkedip tidak stabil atau meredupkan lampu utama motor.
Ingatlah bahwa memotong kabel utama bawaan pabrik secara sembarangan dapat membatalkan garansi kelistrikan dari diler resmi motor Anda. Jika Anda merasa ragu dengan diagram kabel, tidak memiliki alat ukur yang memadai, atau menghadapi kendala kelistrikan yang rumit, sangat disarankan untuk membawa motor Anda ke bengkel spesialis kelistrikan motor atau bengkel variasi profesional yang terpercaya demi menjaga keamanan berkendara dan keandalan motor Anda.
Pertanyaan yang Sering Diajukan (FAQ)
Apakah saklar variasi universal tahan terhadap hujan dan cucian motor?
Meskipun sebagian besar saklar variasi di pasaran diklaim memiliki fitur tahan air (waterproof), tingkat perlindungan aslinya sangat bervariasi tergantung kualitas bahan dan presisi pabrikan. Air hujan atau air bertekanan tinggi saat mencuci motor masih berisiko merembes masuk melalui celah tombol saklar. Untuk mengantisipasinya, Anda bisa menambahkan pelindung karet (rubber boot) pada saklar atau menghindari menyemprotkan air bertekanan tinggi secara langsung ke arah saklar saat mencuci motor.
Mengapa lampu spion LED redup atau berkedip saat mesin dinyalakan?
Masalah lampu redup atau berkedip umumnya disebabkan oleh penurunan tegangan (voltage drop) akibat sambungan kabel yang longgar, penggunaan kabel tambahan yang terlalu tipis sehingga hambatannya tinggi, atau karena Anda mengambil sumber arus dari jalur kelistrikan yang sudah terbebani oleh komponen besar lain seperti klakson atau lampu utama. Periksa kembali kualitas sambungan kabel Anda menggunakan multimeter dan pastikan sumber arus diambil dari jalur ACC yang stabil.
Apakah memasang saklar tambahan akan membuat aki motor cepat soak?
Selama instalasi kabel dilakukan dengan benar melalui jalur kunci kontak (ACC) dan bukan langsung ke terminal positif aki, saklar tambahan tidak akan membuat aki soak karena aliran listrik otomatis terputus saat motor dimatikan. Namun, pastikan isolasi pada setiap sambungan kabel terpasang dengan sempurna agar tidak terjadi kebocoran arus halus (parasitic draw) yang dapat menguras daya aki secara perlahan saat motor diparkir dalam waktu lama.
