Perbedaan utama antara sinyal audio high-level dan low-level terletak pada kekuatan tegangan sinyal dan tahap pemrosesan di mana sinyal tersebut berada. Sinyal low-level adalah sinyal mentah sebelum diperkuat, sedangkan sinyal high-level adalah sinyal yang telah melalui amplifier internal head unit untuk langsung menggerakkan speaker. Memilih jenis koneksi yang tepat sangat menentukan kejernihan suara dan mencegah kerusakan komponen elektronik kendaraan Anda.
Memahami Konsep Dasar Sinyal Audio High-Level dan Low-Level
Sinyal low-level, sering disebut sebagai sinyal line-level atau pre-amp, memiliki tegangan yang sangat rendah, biasanya di bawah 4 Volt. Sinyal ini keluar langsung dari pemutar musik atau head unit sebelum melewati sirkuit penguat daya internal. Karena tegangannya yang kecil, sinyal ini sangat murni dan membawa detail audio asli tanpa distorsi tambahan dari komponen penguat.
Sebaliknya, sinyal high-level atau speaker-level membawa tegangan yang jauh lebih tinggi, sering kali berkisar antara 9 hingga belasan Volt. Sinyal ini dihasilkan setelah sirkuit amplifier internal head unit memperkuat sinyal low-level agar memiliki daya yang cukup untuk menggetarkan kumparan suara pada speaker mobil.
Produk yang disebutkan dalam panduan ini
Harga dapat berubah. Lihat halaman produk untuk harga terbaru.
Dalam rantai pemrosesan audio, amplifier eksternal memperlakukan kedua sinyal ini secara berbeda. Input low-level pada amplifier dirancang untuk menerima sinyal sensitif dan memperkuatnya dari awal. Sementara itu, input high-level pada amplifier dilengkapi dengan sirkuit penurun tegangan (attenuator) internal untuk mereduksi sinyal yang sudah terlanjur kuat tersebut sebelum diproses kembali, guna mencegah kerusakan sirkuit amplifier.
Perbedaan Fisik dan Jenis Koneksi (Kabel RCA vs Kabel Speaker)
Secara fisik, kedua jenis sinyal ini disalurkan melalui media kabel yang sangat berbeda untuk menjaga integritas datanya. Sinyal low-level menggunakan kabel koaksial yang dikenal sebagai kabel RCA. Kabel ini memiliki konektor bulat khas dengan pin tengah yang menonjol dan dikelilingi oleh cincin logam pelindung.
Kabel RCA dirancang dengan pelindung elektromagnetik (shielding) khusus di sepanjang tubuh kabel. Pelindung ini sangat penting karena sinyal low-level yang lemah sangat rentan terhadap interferensi elektromagnetik dari sistem kelistrikan mobil, seperti kabel busi atau dinamo alternator. Tanpa pelindung yang baik, interferensi ini akan ikut diperkuat oleh amplifier dan menghasilkan suara dengungan yang mengganggu.
Di sisi lain, sinyal high-level disalurkan melalui kabel speaker standar yang biasanya terdiri dari sepasang kabel tembaga tanpa pelindung khusus. Karena tegangan sinyal high-level sudah cukup tinggi, sinyal ini jauh lebih kebal terhadap gangguan elektromagnetik dari lingkungan sekitar mobil. Koneksi kabel speaker ini umumnya menggunakan terminal jepit, sekrup, atau soket multi-pin bawaan pabrik.
Sebelum melakukan instalasi, Anda harus memverifikasi ketersediaan port fisik pada perangkat Anda. Periksa bagian belakang head unit untuk menemukan port bulat berlabel “Pre-Out” atau “Line Out” untuk koneksi RCA. Pada amplifier, cari terminal input khusus yang berlabel “High Input” atau “Speaker Input” jika Anda berencana menggunakan kabel speaker langsung dari head unit bawaan.
Panduan Keputusan: Kapan Menggunakan Sinyal High-Level atau Low-Level?
Menentukan metode koneksi yang tepat bergantung pada kombinasi perangkat head unit dan amplifier yang Anda gunakan di dalam mobil. Jika Anda menggunakan head unit aftermarket yang sudah dilengkapi dengan port pre-out RCA, menggunakan jalur low-level adalah pilihan terbaik. Metode ini memberikan jalur sinyal paling bersih langsung ke amplifier eksternal Anda.
Namun, jika Anda mempertahankan head unit bawaan pabrik (OEM) yang tidak memiliki output RCA, Anda harus menggunakan jalur high-level. Anda dapat menarik kabel speaker langsung dari output head unit menuju input high-level pada amplifier eksternal. Skenario ini sangat umum dilakukan pada mobil modern yang sistem dasbornya terintegrasi penuh sehingga sulit untuk mengganti head unit bawaan.

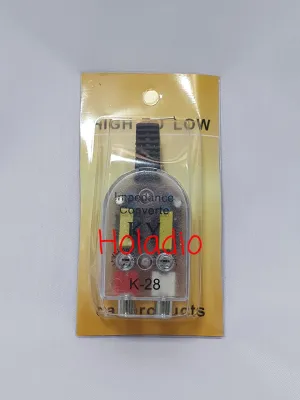

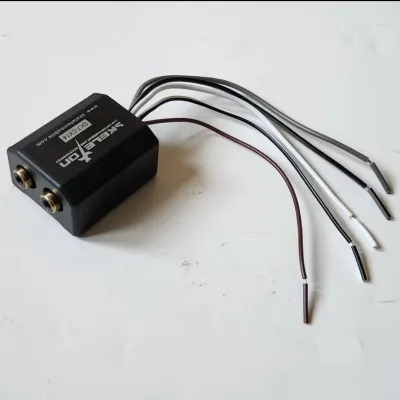

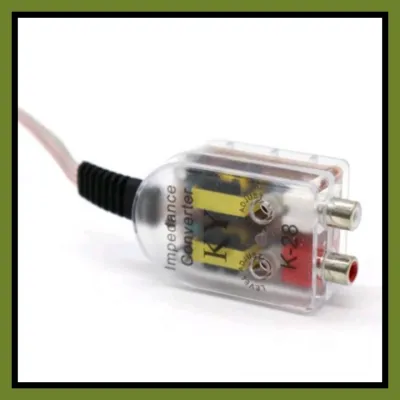

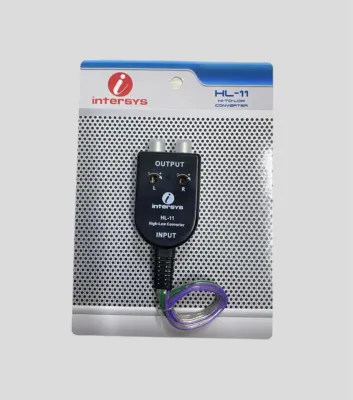

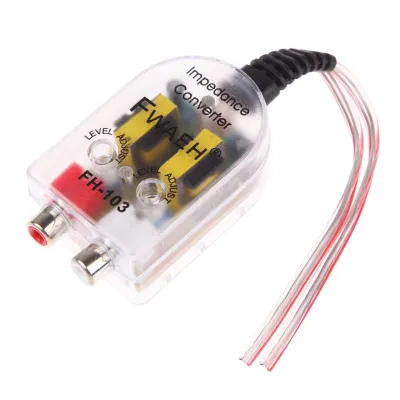

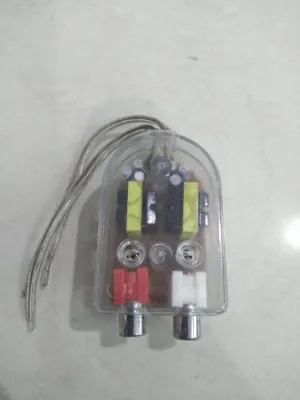

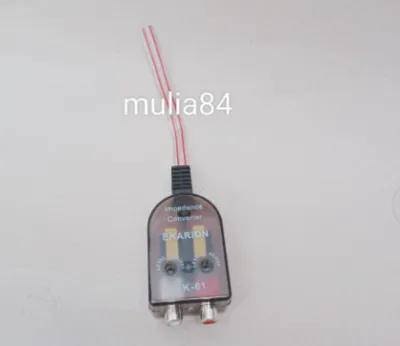

Bagaimana jika amplifier eksternal Anda hanya memiliki input RCA, sementara head unit bawaan hanya menyediakan output kabel speaker? Dalam situasi ini, Anda memerlukan alat tambahan yang disebut konverter high-to-low atau Line Output Converter (LOC). Alat ini berfungsi menurunkan tegangan sinyal speaker-level menjadi line-level agar aman diterima oleh port RCA amplifier.
Sebelum menghubungkan komponen apa pun, selalu periksa lembar spesifikasi impedansi dan manual resmi dari pabrikan perangkat Anda. Menghubungkan output high-level langsung ke input low-level tanpa konverter atau sirkuit penurun tegangan yang tepat dapat menyebabkan beban berlebih, merusak sirkuit input amplifier, atau bahkan memicu korsleting pada sistem kelistrikan mobil Anda.
Dampak terhadap Kualitas Suara dan Pencegahan Interferensi
Pilihan jenis sinyal memiliki dampak langsung pada kualitas reproduksi suara di dalam kabin mobil Anda. Sinyal low-level secara konsisten menawarkan kualitas suara yang lebih jernih dengan distorsi harmonik yang minimal. Hal ini terjadi karena sinyal tidak mengalami proses amplifikasi ganda yang berpotensi melipatgandakan cacat suara dari head unit.
Sebaliknya, penggunaan sinyal high-level atau konverter berkualitas rendah dapat meningkatkan risiko masuknya noise kelistrikan. Masalah yang paling sering muncul adalah dengungan alternator (alternator whine) yang nadanya berubah mengikuti putaran mesin, atau fenomena ground loop yang menghasilkan suara desis konstan saat sistem audio menyala.
Untuk mencegah interferensi tersebut selama proses instalasi, terapkan teknik penataan kabel yang aman. Selalu pisahkan jalur kabel RCA dari kabel daya utama amplifier; letakkan kabel RCA di sisi kiri kabin dan kabel daya di sisi kanan, atau sebaliknya. Selain itu, pastikan titik grounding amplifier terpasang kuat pada sasis logam mobil yang bersih dari cat dan karat.
Jika Anda menemui gejala ketidakcocokan impedansi, unit yang cepat panas secara tidak wajar, atau munculnya bau terbakar saat uji coba, segera matikan sistem audio Anda. Jangan memaksakan pengoperasian jika Anda ragu dengan jalur kabel yang dibuat. Konsultasikan instalasi Anda dengan teknisi audio mobil profesional untuk memastikan keamanan kelistrikan kendaraan Anda.
Pertanyaan yang Sering Diajukan (FAQ)
Apakah saya bisa menghubungkan kabel RCA dan kabel speaker secara bersamaan dari satu saluran?
Tidak, Anda tidak boleh menghubungkan kedua jenis koneksi tersebut secara bersamaan dari satu saluran output yang sama. Melakukan hal ini akan membebani sirkuit internal head unit secara berlebih karena perbedaan impedansi yang ekstrem. Hal ini berisiko merusak komponen pemroses audio di dalam head unit dan membatalkan garansi perangkat Anda.
Apa itu konverter High-Level to Low-Level dan kapan saya membutuhkannya?
Konverter High-Level to Low-Level (atau Line Output Converter) adalah perangkat elektronik yang menurunkan tegangan sinyal speaker (high-level) menjadi sinyal pre-amp (low-level). Anda membutuhkannya ketika ingin menambahkan amplifier eksternal yang hanya memiliki input RCA ke head unit bawaan pabrik yang tidak memiliki port output RCA.
Apakah menggunakan sinyal high-level akan merusak amplifier saya?
Menggunakan sinyal high-level tidak akan merusak amplifier Anda asalkan Anda menghubungkannya ke port input high-level yang memang dirancang untuk menerima tegangan tersebut. Kerusakan baru akan terjadi jika Anda memaksa memasukkan sinyal high-level langsung ke port input RCA (low-level) tanpa menggunakan konverter penurun tegangan yang sesuai.
