Memasang soket riley 4 kaki untuk lampu LED spion motor merupakan langkah modifikasi yang sangat berguna untuk meningkatkan visibilitas berkendara sekaligus menjaga kerapian sistem kelistrikan. Proses pemasangan ini dilakukan dengan menghubungkan pin-pin pada soket ke jalur kelistrikan motor yang sesuai, meliputi kabel massa (negatif), kabel lampu senja atau DRL (Daytime Running Light), serta kabel lampu sein kiri dan kanan. Dengan menggunakan soket 4 kaki berkualitas, Anda tidak hanya mempermudah proses bongkar pasang spion di kemudian hari, tetapi juga meminimalkan risiko korsleting akibat sambungan kabel yang terbuka atau tidak standar.
Persiapan Alat dan Pengecekan Komponen
Sebelum Anda mulai membongkar bodi motor, langkah pertama yang wajib dilakukan adalah mengumpulkan semua peralatan kerja yang diperlukan agar proses instalasi berjalan lancar tanpa hambatan. Anda akan membutuhkan obeng plus dan minus dengan ukuran yang sesuai untuk membuka panel bodi, tang pengupas kabel untuk membersihkan ujung kawat tembaga, serta multimeter digital guna mengukur tegangan arus searah (DC). Selain itu, siapkan juga selotip bakar (heat shrink tube) dengan diameter yang pas, korek api atau heat gun, serta isolasi listrik berbahan vinyl berkualitas tinggi yang tahan terhadap panas mesin.
Setelah semua peralatan siap, lakukan pemeriksaan fisik secara menyeluruh terhadap soket riley 4 kaki dan unit spion LED yang baru dibeli. Periksa bagian dalam soket untuk memastikan pin-pin kuningan di dalamnya lurus, tidak longgar, dan terpasang dengan kokoh pada rumah plastiknya. Perhatikan juga kondisi kabel bawaan dari spion LED; pastikan tidak ada bagian isolasi kabel yang terkelupas, retak, atau cacat produksi yang dapat memicu kebocoran arus saat dialiri listrik nanti.

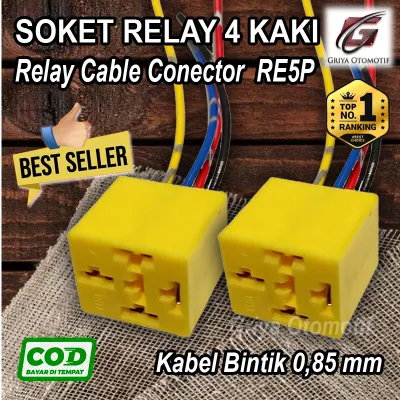

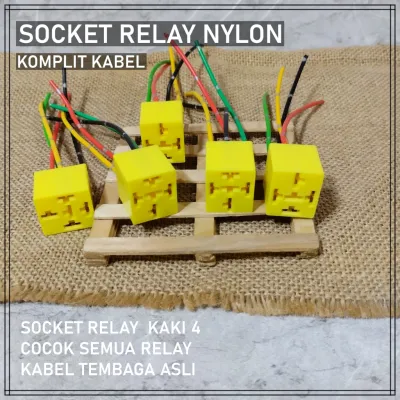

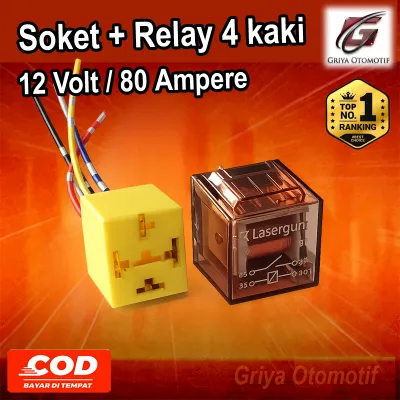

Produk yang disebutkan dalam panduan ini
Harga dapat berubah. Lihat halaman produk untuk harga terbaru.
Langkah persiapan ini harus selalu diiringi dengan membaca buku manual produk spion LED serta skema kelistrikan resmi dari pabrikan sepeda motor Anda. Setiap motor memiliki batas kapasitas beban kelistrikan dan sistem sekring yang berbeda-beda. Memahami spesifikasi arus (ampere) dan tegangan (volt) yang diizinkan sangat penting untuk mencegah terjadinya beban berlebih (overload) pada sistem pengisian aki atau spul motor Anda setelah aksesori baru ini terpasang. Jika Anda merasa ragu atau tidak memiliki pengalaman dasar dalam menangani kelistrikan kendaraan, sangat disarankan untuk membawa motor Anda ke bengkel atau mekanik kelistrikan profesional guna menghindari kesalahan fatal.
Identifikasi Fungsi Pin dan Urutan Kabel
Salah satu kesalahan paling umum dalam modifikasi kelistrikan motor adalah berasumsi bahwa warna kabel pada komponen aftermarket akan selalu sama dengan warna kabel bawaan motor. Untuk menghindari kesalahan fatal, Anda harus mengidentifikasi fungsi masing-masing dari 4 pin pada soket riley secara akurat sebelum melakukan penyambungan permanen. Secara umum, empat jalur pada soket spion LED terdiri dari kabel massa atau negatif (ground), kabel positif untuk lampu senja/DRL, kabel positif untuk lampu sein, dan satu kabel kontrol tambahan atau ground sekunder tergantung pada fitur spion yang Anda gunakan.
Untuk melacak jalur arus dari soket bawaan motor secara aman, gunakan multimeter digital yang diatur pada mode pengukuran tegangan DC (biasanya pada skala 20 Volt). Hubungkan probe hitam multimeter ke rangka motor yang tidak bercat atau langsung ke terminal negatif aki sebagai massa. Selanjutnya, putar kunci kontak motor ke posisi ON, aktifkan lampu senja, lalu gunakan probe merah multimeter untuk menyentuh terminal kabel pada soket bawaan motor satu per satu guna menemukan kabel yang menunjukkan angka tegangan sekitar 12 Volt. Ulangi langkah ini dengan mengaktifkan lampu sein untuk mengidentifikasi kabel sinyal sein kiri dan kanan.
Melakukan penyambungan kabel secara acak tanpa verifikasi menggunakan alat ukur sangat tidak disarankan karena dapat merusak chip LED sensitif di dalam spion secara permanen. Lampu LED memiliki sifat dioda yang hanya mengalirkan arus satu arah; jika polaritas positif dan negatifnya terbalik, lampu tidak akan menyala dan dalam beberapa kasus dapat menyebabkan kerusakan sirkuit internal. Selalu beri tanda atau label pada setiap ujung kabel yang telah berhasil diidentifikasi menggunakan isolasi kertas agar Anda tidak bingung pada tahap berikutnya.
Proses Penyambungan dan Pemasangan Soket
Setelah semua jalur kabel teridentifikasi dengan jelas, Anda dapat memulai proses instalasi fisik dengan melepaskan cangkang spion lama dari dudukannya di setang motor. Buka panel bodi depan atau batok kemudi secara perlahan agar klip pengunci bodi tidak patah. Sebelum menyentuh bagian kabel apa pun, pastikan Anda telah memutuskan terminal negatif pada aki motor. Langkah pencegahan ini sangat krusial untuk mengeliminasi risiko korsleting tidak sengaja, percikan api, atau kerusakan pada komponen elektronik sensitif seperti ECU (Engine Control Unit) saat Anda mengupas dan menyambung kabel.
Kupas ujung kabel dari soket riley 4 kaki dan kabel kelistrikan motor sekitar satu sentimeter menggunakan tang pengupas kabel dengan hati-hati agar tidak ada serabut tembaga yang ikut terpotong. Untuk menghasilkan koneksi yang kuat dan tahan terhadap getaran tinggi mesin motor, sangat disarankan untuk menyambung kabel menggunakan teknik pilinan barat (western union splice) kemudian memperkuatnya dengan solder timah. Jika solder tidak tersedia, Anda dapat menggunakan terminal sekun jepit (crimping) yang dipasang menggunakan tang crimping khusus hingga benar-benar mengunci dengan rapat.
Sebelum menyatukan sambungan kabel secara permanen, pastikan Anda sudah memasukkan selotip bakar (heat shrink tube) ke salah satu ujung kabel terlebih dahulu. Setelah proses penyolderan atau crimping selesai, geser selotip bakar tersebut hingga menutupi seluruh area sambungan logam yang terbuka. Panaskan selotip bakar secara perlahan menggunakan korek api atau heat gun hingga selotip mengkerut dan membungkus sambungan dengan sangat rapat. Penggunaan selotip bakar jauh lebih aman dibandingkan isolasi listrik biasa karena tidak mudah terkelupas akibat panas, kelembapan, atau paparan air saat motor dicuci.
Pengujian Fungsi Lampu dan Perapian Kabel
Sebelum Anda merakit kembali seluruh panel bodi motor yang telah dibuka, lakukan pengujian kelistrikan terlebih dahulu untuk memastikan semua sambungan bekerja dengan sempurna. Pasang kembali terminal negatif aki yang sebelumnya dilepas, lalu putar kunci kontak motor ke posisi ON. Perhatikan apakah lampu senja atau fungsi DRL pada spion LED langsung menyala dengan terang dan stabil tanpa adanya gejala berkedip-kedip (flickering).
Langkah berikutnya adalah menguji fungsi lampu sein dengan menggeser sakelar sein ke arah kiri dan kanan secara bergantian. Pastikan lampu sein pada spion LED berkedip secara sinkron dengan lampu sein utama di bagian depan dan belakang motor Anda. Lakukan juga pemeriksaan visual secara saksama di sekitar area soket riley 4 kaki; pastikan tidak ada kabel yang terasa panas saat disentuh, tidak ada bau gosong, dan tidak ada percikan api sekecil apa pun yang menandakan adanya kebocoran arus atau hubungan pendek.
Setelah semua fungsi dipastikan bekerja dengan normal, matikan kunci kontak dan mulailah merapikan bentangan kabel. Gunakan pengikat kabel (cable tie) untuk mengikat kabel spion di sepanjang batang spion dan mengarahkannya ke dalam bodi motor dengan rapi. Pastikan Anda menyisakan sedikit ruang longgar (service loop) pada kabel di area persendian setang agar kabel tidak tertarik kencang atau terjepit saat setang motor dibelokkan penuh ke kanan dan ke kiri, atau saat spion dilipat ketika parkir.
Diagnosis Masalah Umum Setelah Pemasangan
Meskipun Anda sudah mengikuti langkah-langkah dengan hati-hati, terkadang ada kendala yang muncul setelah pemasangan selesai dilakukan. Jika lampu LED spion sama sekali tidak menyala atau cahayanya sangat redup, kemungkinan besar terjadi kesalahan polaritas kabel atau kualitas sambungan massa (negatif) yang buruk. Periksa kembali apakah kabel negatif dari soket riley sudah terhubung dengan kuat ke kabel massa utama motor atau ke bagian rangka besi yang bersih dari karat dan lapisan cat pelindung.
Masalah lain yang sangat sering terjadi pada konversi lampu halogen ke LED adalah lampu sein berkedip terlalu cepat (hyperflash) atau bahkan menyala diam tanpa berkedip sama sekali. Hal ini disebabkan oleh perbedaan konsumsi daya yang sangat besar; lampu LED membutuhkan watt yang jauh lebih kecil sehingga flasher standar motor mendeteksi seolah-olah ada bohlam yang putus. Untuk mengatasi hal ini, Anda perlu mengganti flasher sein bawaan motor dengan flasher elektronik aftermarket yang dapat disetel kecepatan kedipannya secara manual.
Apabila sekring utama atau sekring lampu pada motor Anda tiba-tiba putus saat kunci kontak diputar ke posisi ON, segera matikan kelistrikan motor dan jangan mencoba mengganti sekring sebelum menemukan penyebabnya. Sekring putus adalah indikasi kuat adanya korsleting atau hubungan pendek arus listrik. Periksa kembali seluruh titik sambungan kabel di dalam soket riley 4 kaki, cari apakah ada serabut kabel yang mencuat keluar dari isolasi, atau ada bagian kabel yang terkelupas akibat bergesekan dengan sudut tajam bodi logam motor.
Frequently Asked Questions (FAQ)
Apakah perlu menambahkan resistor tambahan untuk lampu LED spion?
Penambahan resistor beban (load resistor) atau penggantian flasher standar dengan flasher khusus LED sering kali diperlukan jika Anda mengalami masalah lampu sein berkedip terlalu cepat setelah pemasangan. Resistor berfungsi menyamakan beban arus listrik agar flasher bawaan dapat bekerja normal, namun pastikan Anda menempatkan resistor tersebut di area yang aman karena komponen ini menghasilkan panas yang cukup tinggi saat lampu sein aktif.
Bolehkah menyambung kabel langsung tanpa menggunakan soket riley?
Menyambung kabel secara langsung tanpa soket memang bisa membuat lampu menyala, tetapi metode ini sangat tidak disarankan untuk jangka panjang. Penggunaan soket riley 4 kaki memberikan kemudahan luar biasa saat Anda perlu melepas spion untuk perawatan, penggantian komponen, atau perbaikan bodi motor tanpa harus memotong ulang kabel yang dapat memperlemah sistem kelistrikan.
