Memasang tombol switch 2 kaki untuk lampu LED tambahan pada sepeda motor adalah salah satu modifikasi kelistrikan yang paling sering dilakukan untuk meningkatkan visibilitas berkendara. Proses ini sebenarnya cukup sederhana karena sakelar jenis ini hanya berfungsi sebagai pemutus dan penyambung satu jalur arus listrik. Namun, pengerjaan kelistrikan motor membutuhkan ketelitian tinggi agar tidak memicu korsleting yang berisiko merusak komponen elektronik lain atau bahkan menyebabkan kebakaran.
Sebelum memulai, pastikan Anda memahami diagram kelistrikan dasar motor Anda dan selalu prioritaskan keselamatan kerja. Modifikasi kelistrikan dapat memengaruhi garansi kendaraan dan keselamatan berkendara jika tidak dilakukan dengan benar. Jika Anda merasa ragu dengan diagram bawaan pabrik atau tidak memiliki pengalaman dasar mekanik, sangat disarankan untuk menyerahkan pekerjaan ini kepada teknisi kelistrikan motor profesional.
Persiapan Alat dan Verifikasi Spesifikasi
Sebelum membongkar bodi motor, langkah pertama yang wajib dilakukan adalah menyiapkan seluruh peralatan kerja dan memverifikasi spesifikasi komponen yang akan dipasang. Peralatan dasar yang Anda butuhkan meliputi tang crimping untuk memasang terminal kabel dengan kuat, pemotong kabel yang tajam, obeng untuk membuka bodi motor, serta multimeter digital untuk mengukur tegangan dan memastikan kontinuitas arus. Menggunakan alat yang tepat akan mencegah kerusakan pada kabel bawaan motor dan memastikan sambungan terpasang dengan presisi.

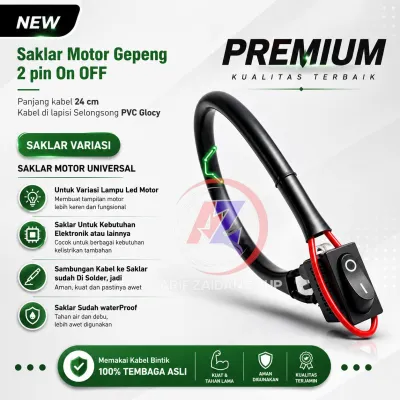

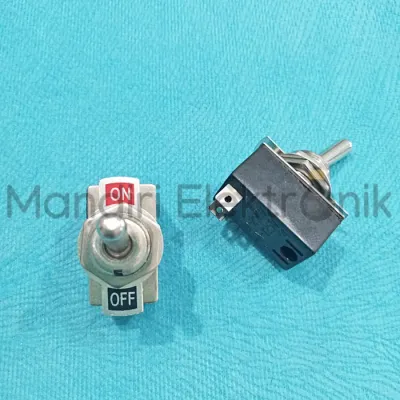

Produk yang disebutkan dalam panduan ini
Harga dapat berubah. Lihat halaman produk untuk harga terbaru.
Selain peralatan utama, Anda juga memerlukan material pendukung untuk menjaga kerapian dan keamanan sirkuit. Siapkan terminal kabel yang sesuai dengan ukuran kaki switch, selotip bakar untuk membungkus sambungan kabel agar kedap air, serta kabel ties untuk mengikat jalur kabel pada rangka motor. Hindari penggunaan selotip hitam biasa untuk sambungan luar karena lemnya mudah mengelupas saat terkena panas mesin atau air hujan.
Langkah verifikasi yang tidak boleh dilewatkan adalah memeriksa label spesifikasi pada kemasan tombol switch 2 kaki dan lampu LED tambahan Anda. Periksa tegangan operasi dan batas arus maksimum yang dapat ditangani oleh switch tersebut. Anda harus memastikan bahwa konsumsi arus dari lampu LED tidak melebihi kapasitas arus maksimum yang tertera pada switch.
Kondisi ini menjadi batas aman pengerjaan mandiri Anda. Jika hasil perhitungan atau label menunjukkan bahwa arus lampu LED lebih besar daripada kapasitas switch, Anda harus menghentikan rencana instalasi langsung ini. Dalam situasi tersebut, Anda wajib menambahkan komponen relay di dalam sirkuit agar switch tidak meleleh akibat beban arus yang terlalu tinggi.
Prinsip Wiring dan Perencanaan Jalur Kabel
Memahami prinsip kerja tombol switch 2 kaki sangat penting agar Anda tidak salah dalam merencanakan jalur kabel. Secara teknis, switch 2 kaki bekerja dengan prinsip Single Pole Single Throw (SPST). Artinya, sakelar ini hanya memiliki satu jalur masuk dan satu jalur keluar yang berfungsi murni untuk memutus atau menyambungkan satu aliran arus listrik, mirip dengan cara kerja sakelar lampu di rumah Anda.
Dalam perencanaan jalur kontrol kelistrikan motor, sangat disarankan untuk memutus jalur positif daripada memutus jalur negatif. Memutus jalur positif jauh lebih aman karena ketika sakelar dalam posisi mati, tidak ada arus listrik bertegangan yang mengalir menuju lampu LED atau kabel di sepanjang bodi motor. Hal ini meminimalkan risiko korsleting jika terjadi gesekan kabel dengan rangka besi motor.
Selanjutnya, Anda harus menentukan dari mana sumber daya positif akan diambil. Pilihan pertama adalah mengambil arus langsung dari terminal positif aki, yang wajib dilengkapi dengan sekering tambahan sebagai pengaman sirkuit. Pilihan kedua yang lebih aman untuk mencegah aki tekor adalah mengambil arus dari kabel setelah kunci kontak. Dengan metode ini, lampu LED hanya bisa menyala ketika kunci kontak motor berada dalam posisi menyala.
Untuk jalur negatif atau ground, Anda perlu merencanakan titik koneksi yang stabil. Cari baut pada sasis atau rangka motor yang bersih dari karat, kotoran, dan lapisan cat tebal. Koneksi ground yang buruk atau terhalang cat dapat menyebabkan lampu LED berkedip, redup, atau bahkan tidak menyala sekali karena hambatan arus yang terlalu besar.
Langkah Instalasi dan Koneksi Kabel
Keselamatan adalah prioritas utama dalam setiap pekerjaan modifikasi kelistrikan kendaraan. Sebelum Anda memotong, mengupas, atau menyambungkan kabel apa pun, pastikan kunci kontak motor dalam posisi mati. Setelah itu, lepaskan terminal negatif pada aki motor menggunakan obeng atau kunci pas yang sesuai. Langkah sederhana ini sangat krusial untuk mengeliminasi risiko percikan api atau korsleting tidak sengaja saat Anda bekerja dengan kabel positif.
Saat mulai merakit kabel, gunakan teknik penyambungan yang standar dan aman. Kupas ujung kabel sekitar setengah sentimeter, masukkan ke dalam terminal crimp, lalu jepit dengan kuat menggunakan tang crimping hingga tidak bisa terlepas saat ditarik. Setelah terminal terpasang, selubungi sambungan tersebut dengan selotip bakar, lalu panaskan menggunakan korek api atau heat gun hingga selongsong tersebut mengkerut rapat membungkus sambungan. Teknik ini memberikan perlindungan maksimal dari kelembapan dan air hujan.
Dalam sirkuit ini, pemasangan sekering pengaman adalah hal yang wajib dilakukan jika Anda mengambil daya langsung dari aki. Tempatkan rumah sekering sedekat mungkin dengan terminal positif aki, idealnya tidak lebih dari 15 sentimeter dari kutub aki. Sekering ini berfungsi sebagai pengaman utama yang akan putus seketika jika terjadi hubungan arus pendek di sepanjang jalur kabel sebelum merusak lampu LED atau komponen motor lainnya.
Kini Anda siap menghubungkan kabel ke switch dan lampu LED. Tarik kabel dari sumber daya positif (baik dari aki yang sudah melewati sekering atau dari jalur kunci kontak) dan hubungkan ke salah satu kaki pada tombol switch 2 kaki. Selanjutnya, hubungkan kaki switch yang kedua menggunakan kabel baru menuju terminal positif pada lampu LED tambahan Anda. Terakhir, hubungkan kabel negatif dari lampu LED langsung ke titik ground sasis yang telah Anda bersihkan sebelumnya atau kembali ke terminal negatif aki.
Penentuan Posisi Mounting dan Manajemen Kabel
Menentukan posisi pemasangan tombol switch 2 kaki membutuhkan pertimbangan ergonomis dan perlindungan fisik. Pilihlah lokasi yang mudah dijangkau oleh ibu jari atau jari telunjuk Anda saat berkendara tanpa harus melepas genggaman tangan dari setang motor. Pastikan posisi switch tidak menghalangi ruang gerak setang saat berbelok penuh ke kanan maupun ke kiri, serta tidak membentur bodi motor atau tangki bahan bakar.
Beberapa jenis switch dirancang dengan dudukan khusus yang bisa langsung dijepitkan pada pipa setang motor. Namun, jika Anda menggunakan switch tipe tanam, Anda mungkin perlu melakukan pengeboran pada bagian bodi plastik atau batok lampu motor. Lakukan pengukuran diameter switch dengan jangka sorong sebelum mengebor, dan gunakan mata bor yang sesuai agar switch dapat terpasang dengan presisi tanpa kelonggaran yang bisa membuat air mudah masuk ke dalam bodi motor.
Setelah semua komponen terpasang pada posisinya, lakukan manajemen kabel dengan rapi menggunakan kabel ties. Ikat kabel-kabel baru tersebut menyusuri jalur kabel utama motor pada rangka. Sangat penting untuk memberikan sedikit kelonggaran pada area kabel yang melewati komstir atau suspensi depan. Kelonggaran ini mencegah kabel tertarik kencang atau putus di dalam saat setang motor dibelokkan atau saat suspensi bekerja meredam guncangan jalan.
Selama merapikan jalur, pastikan kabel tidak melewati area yang memiliki sudut logam tajam yang dapat mengikis isolasi kabel seiring waktu akibat getaran mesin. Jauhkan juga seluruh jalur kabel dari komponen mesin yang menghasilkan panas tinggi, seperti blok silinder, radiator, atau pipa knalpot, karena panas berlebih dapat melelehkan pelindung kabel dan memicu korsleting fatal.
Pengujian Fungsi dan Pengecekan Keamanan
Setelah seluruh rangkaian kabel terpasang rapi dan switch telah terpasang kuat pada posisinya, Anda dapat memulai prosedur pengujian. Pasang kembali terminal negatif aki yang sebelumnya dilepas dan kencangkan bautnya dengan baik. Putar kunci kontak motor ke posisi menyala, lalu tekan tombol switch 2 kaki ke posisi menyala untuk melihat apakah lampu LED tambahan berfungsi dengan terang dan stabil.
Selama pengujian berlangsung, lakukan observasi visual secara saksama di sekitar area sambungan kabel, switch, dan lampu LED. Pastikan tidak ada tanda-tanda percikan api, asap tipis, atau bau plastik terbakar yang mengindikasikan adanya hubungan arus pendek atau beban berlebih. Coba goyangkan setang motor ke kanan dan ke kiri saat lampu menyala untuk memastikan tidak ada kabel yang terjepit atau sambungan yang longgar.
Jika lampu LED tidak menyala saat switch diaktifkan, segera matikan kunci kontak dan lakukan troubleshooting dasar secara sistematis. Gunakan multimeter digital untuk memeriksa apakah tegangan mengalir sampai ke kaki switch dan terminal lampu. Periksa juga kondisi sekering tambahan yang Anda pasang, pastikan kawat di dalamnya tidak putus, serta verifikasi kembali bahwa koneksi ground pada sasis benar-benar menempel pada logam bersih tanpa penghalang cat.
Ingatlah bahwa modifikasi kelistrikan mandiri memiliki batasan keamanan yang harus dihormati. Jika setelah melakukan pengecekan dasar Anda masih menemukan masalah seperti sekering yang terus-menerus putus, kabel yang cepat panas, atau lampu berkedip tidak stabil, segera hentikan pengujian. Jangan memaksakan diri untuk terus mencoba jika Anda tidak yakin dengan penyebabnya; segera bawa sepeda motor Anda ke bengkel spesialis kelistrikan motor terdekat untuk ditangani oleh mekanik yang berpengalaman demi mencegah kerusakan sistem kelistrikan bawaan pabrik yang lebih luas.
Frequently Asked Questions (FAQ)
Apakah switch 2 kaki memerlukan relay untuk lampu LED?
Penggunaan relay sangat bergantung pada total konsumsi daya atau arus dari lampu LED tambahan yang Anda pasang dibandingkan dengan kapasitas arus maksimum yang dapat ditangani oleh tombol switch 2 kaki tersebut. Lampu LED tambahan berdaya rendah umumnya dapat dihubungkan langsung melalui switch tanpa masalah. Namun, jika Anda memasang lampu LED sorot berdaya besar atau beberapa lampu sekaligus, arus yang mengalir akan sangat tinggi dan dapat membuat kontak internal switch cepat panas hingga meleleh. Dalam kondisi beban tinggi ini, Anda wajib menggunakan relay; switch 2 kaki hanya akan berfungsi sebagai sakelar pemicu arus kecil untuk mengaktifkan relay, sementara arus besar dari aki akan dialirkan dengan aman oleh relay langsung ke lampu LED.
Apa yang harus dilakukan jika lampu LED tetap menyala redup saat switch dimatikan?
Kondisi lampu LED yang tetap menyala redup atau sayup-sayup saat switch dalam posisi mati biasanya disebabkan oleh adanya arus bocor atau induksi listrik di dalam sirkuit. Masalah ini paling sering terjadi jika Anda memasang tombol switch 2 kaki pada jalur kabel negatif lampu, bukan pada jalur positifnya. Ketika switch memutus jalur negatif, kabel positif lampu masih terhubung ke sumber daya dan dapat mencari jalur ground alternatif melalui kelembapan udara atau bodi motor yang basah. Solusi terbaik untuk mengatasi masalah ini adalah memindahkan posisi switch agar memutus jalur kabel positif utama yang mengalir dari aki atau kunci kontak menuju lampu LED, serta memastikan seluruh sambungan kabel terbungkus rapat dan kering.
