Pemasangan lampu tambahan seperti foglamp iBright C990 pada sepeda motor memerlukan perencanaan kelistrikan yang matang agar tidak membebani aki. Cara paling aman dan direkomendasikan adalah dengan menggunakan relay sebagai jembatan arus listrik. Relay berfungsi sebagai sakelar elektromagnetik yang memisahkan sirkuit daya utama langsung dari aki dengan sirkuit kontrol dari sakelar bawaan motor. Dengan metode ini, lampu kabut mendapatkan suplai daya yang optimal tanpa memicu penurunan tegangan pada sistem kelistrikan utama kendaraan Anda.
Mengapa Pemasangan Foglamp iBright C990 Wajib Menggunakan Relay?
Prinsip dasar kelistrikan motor dirancang dengan kapasitas beban yang presisi sesuai komponen bawaan pabrik. Ketika Anda menambahkan aksesoris berdaya tinggi seperti foglamp iBright C990, sirkuit bawaan motor tidak selalu mampu menahan lonjakan arus yang dibutuhkan. Di sinilah peran penting relay otomotif 12V bekerja. Relay bertindak sebagai sakelar otomatis yang dikendalikan oleh arus listrik kecil. Di dalam relay, terdapat kumparan (coil) yang akan menghasilkan medan magnet ketika dialiri arus listrik dari sakelar kontrol. Medan magnet ini kemudian menarik kontak sakelar internal untuk menghubungkan jalur arus besar langsung dari aki ke foglamp.
Jika Anda nekat menghubungkan foglamp iBright C990 langsung ke sakelar tambahan tanpa menggunakan relay, seluruh arus besar yang dibutuhkan lampu akan mengalir melewati sakelar tersebut dan kabel bodi bawaan motor. Kabel bodi standar umumnya memiliki diameter serabut yang tipis karena hanya dirancang untuk beban lampu bawaan yang relatif kecil. Aliran arus berlebih ini akan menimbulkan panas ekstrem pada kabel dan sakelar, yang dalam skenario terburuk dapat melelehkan isolator kabel dan memicu korsleting atau kebakaran. Selain itu, hambatan yang tinggi pada kabel tipis menyebabkan gejala “voltage drop” atau penurunan tegangan, sehingga foglamp tidak menyala dengan terang maksimal dan aki dipaksa bekerja ekstra keras hingga cepat tekor.

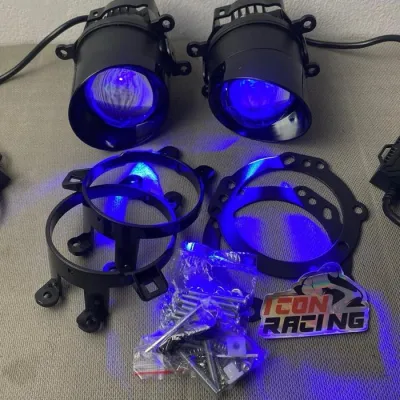

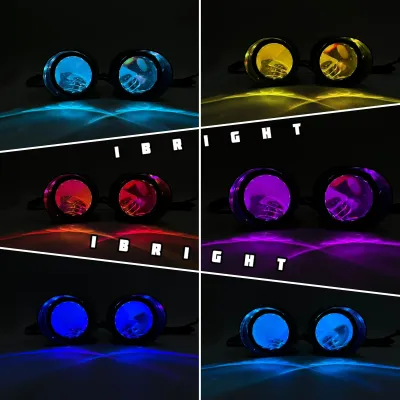

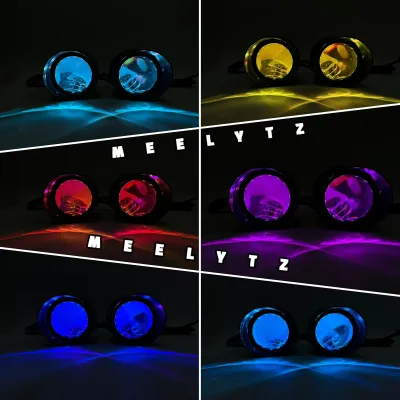

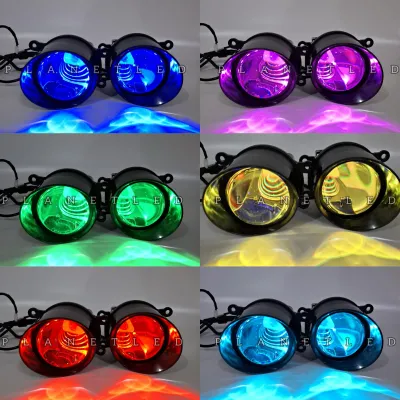

Produk yang disebutkan dalam panduan ini
Harga dapat berubah. Lihat halaman produk untuk harga terbaru.
Penggunaan relay dengan jalur kabel terpisah memastikan suplai arus listrik berjalan stabil dan efisien. Karena arus besar dialirkan langsung dari terminal positif aki melalui kabel berdiameter tebal, hambatan listrik dapat ditekan seminimal mungkin. Hal ini membuat foglamp memancarkan cahaya dengan intensitas konstan tanpa mengganggu kinerja komponen elektronik sensitif lainnya, seperti Engine Control Unit (ECU) pada motor injeksi modern. ECU sangat rentan terhadap lonjakan arus (current spikes) yang sering terjadi pada sirkuit aksesoris tanpa pelindung relay yang memadai.
Persiapan Alat dan Material untuk Instalasi yang Aman
Sebelum memulai proses instalasi kelistrikan, Anda harus menyiapkan peralatan kerja dan material berkualitas standar otomotif. Persiapan yang matang akan menentukan kerapian, daya tahan, serta keamanan jangka panjang dari sirkuit yang Anda buat.
Alat Kerja yang Diperlukan:
- Tang Crimping: Digunakan untuk menjepit terminal kabel (skun) dengan kuat agar tidak mudah lepas akibat getaran motor.
- Stripper Kabel (Kupas Kabel): Membantu mengupas isolator kabel secara presisi tanpa merusak serabut tembaga di dalamnya.
- Multimeter Digital: Sangat penting untuk mengukur tegangan aki, mencari kabel ACC (kunci kontak), dan memastikan kontinuitas ground.
- Kunci Pas/Sok Terminal Aki: Untuk melepas dan memasang kembali baut pada terminal aki dengan aman.
- Solder dan Timah (Opsional): Sangat disarankan untuk memperkuat sambungan kabel sebelum dibungkus isolator.
Material Utama dan Pelindung:
- Kit Foglamp iBright C990: Pastikan unit lampu dan braketnya sudah siap dipasang pada posisi yang diinginkan.
- Relay 12V Otomotif: Pilih relay berkualitas tinggi (misalnya kapasitas 30 Ampere atau 40 Ampere) yang dilengkapi dengan soket kabel agar pemasangan lebih rapi.
- Sekring (Fuse) dan Dudukan Sekring (Fuse Holder): Gunakan sekring tipe blade dengan ukuran 10A atau 15A sebagai pengaman utama sirkuit.
- Kabel Tembaga Murni: Diameter kabel sangat krusial. Periksa label spesifikasi arus pada kemasan foglamp iBright C990 untuk menentukan ukuran kabel yang tepat. Untuk jalur daya utama, sangat disarankan menggunakan kabel dengan ukuran minimal AWG 16 atau AWG 18 berisolasi tebal.
- Konektor Kedap Air (Waterproof Connector): Digunakan untuk menyambung kabel foglamp agar aman dari rembesan air saat hujan atau saat motor dicuci.
- Selang Bakar (Heat Shrink Tube): Berfungsi sebagai isolator sambungan kabel yang jauh lebih rapat dan tahan panas dibanding isolasi plastik biasa.
- Kabel Ties (Zip Ties) dan Loom Tube: Selang pelindung spiral (loom tube) digunakan untuk membungkus seluruh jalur kabel baru agar rapi dan terlindung dari gesekan, sementara kabel ties digunakan untuk mengikat sirkuit pada rangka motor.
Hindari penggunaan kabel serabut tipis berkualitas rendah atau sekadar melilitkan kabel lalu membungkusnya dengan isolasi hitam biasa. Sambungan luar ruangan pada sepeda motor sangat rentan terhadap korosi akibat kelembapan tinggi, air hujan, dan sabun cuci motor. Isolasi hitam biasa mudah mengelupas jika terkena panas mesin, yang dapat membuka celah terjadinya hubungan arus pendek (korsleting). Selalu baca petunjuk pemasangan pada label produk iBright C990 serta buku manual kelistrikan motor Anda sebelum memulai pekerjaan.
Langkah-langkah Merangkai Kabel Relay dan Foglamp
1. Memutus Arus Listrik dan Menentukan Titik Ground
Keamanan kerja adalah prioritas utama dalam memodifikasi kelistrikan kendaraan. Langkah pertama yang wajib Anda lakukan sebelum memotong, mengupas, atau menyambungkan kabel apa pun adalah memutus aliran arus listrik dari sumbernya. Lepaskan kabel negatif (-) dari terminal aki motor menggunakan kunci pas yang sesuai. Dengan melepas kabel negatif, Anda menghilangkan risiko terjadinya percikan api atau korsleting yang tidak disengaja apabila peralatan kerja logam atau kabel positif menyentuh rangka motor selama proses instalasi.
Setelah arus listrik terputus, langkah berikutnya adalah menentukan titik massa atau ground yang optimal pada rangka motor. Ground yang buruk merupakan salah satu penyebab utama kegagalan fungsi lampu tambahan, seperti lampu berkedip atau redup. Cari area logam pada rangka motor yang dekat dengan posisi pemasangan relay dan foglamp. Pastikan titik tersebut tidak terhalang oleh lapisan cat tebal, karat, atau kotoran minyak.
Gunakan sedikit amplas halus untuk menggosok permukaan logam rangka pada titik yang dipilih hingga lapisan catnya mengelupas dan menunjukkan warna logam aslinya. Bersihkan sisa debu amplas, lalu pasang terminal skun lingkaran (ring terminal) kabel ground pada titik tersebut dan kencangkan dengan baut. Hambatan (resistansi) yang minimal pada koneksi ground ini akan memastikan aliran arus balik ke aki berjalan tanpa hambatan, menjaga efisiensi sirkuit secara keseluruhan.
2. Menghubungkan Jalur Utama Relay ke Aki dan Foglamp
Sirkuit daya utama bertugas mengalirkan arus listrik besar langsung dari aki menuju foglamp iBright C990 melalui terminal-terminal pada relay. Perhatikan angka-angka terminal yang tertera di bagian bawah fisik relay 12V Anda untuk menghindari kesalahan penyambungan.
Pertama, hubungkan terminal Pin 30 pada relay ke kutub positif (+) aki motor. Pada jalur kabel ini, Anda wajib memasang dudukan sekring (fuse holder) yang dilengkapi sekring pengaman. Posisikan sekring ini sedekat mungkin dengan terminal positif aki (jarak ideal kurang dari 15-20 cm). Penempatan sekring di dekat sumber listrik memastikan bahwa seluruh jalur kabel ke depan akan langsung terputus jika terjadi korsleting, sehingga mencegah kabel bodi terbakar.
Kedua, sambungkan terminal Pin 87 pada relay ke kabel positif (biasanya berwarna merah atau kuning) dari foglamp iBright C990. Jika Anda memasang sepasang foglamp, gabungkan kedua kabel positif lampu tersebut terlebih dahulu menggunakan konektor kedap air, baru kemudian hubungkan ke Pin 87.
Ketiga, hubungkan terminal Pin 85 pada relay ke titik ground pada rangka motor yang telah Anda persiapkan sebelumnya. Sementara itu, kabel negatif dari foglamp iBright C990 (biasanya berwarna hitam) juga harus dihubungkan langsung ke titik ground rangka motor atau digabungkan ke jalur ground Pin 85 untuk menyempurnakan sirkuit tertutup.
Setelah semua terminal utama terhubung, gunakan solder untuk memperkuat setiap sambungan kabel fisik. Bungkus sambungan tersebut menggunakan selang bakar (heat shrink tube) dan panaskan dengan korek api atau heat gun hingga selang mengerut dengan rapat menutup sambungan. Rapikan seluruh bentangan kabel menggunakan selang pelindung (loom tube), lalu ikat dengan kabel ties ke rangka motor. Pastikan kabel tidak menjuntai bebas, tidak tegang saat setang motor dibelokkan penuh ke kanan dan kiri, serta tidak menyentuh bagian suspensi atau roda yang bergerak.
3. Merangkai Kabel Trigger ke Sakelar Tambahan
Sirkuit kontrol atau pemicu berfungsi untuk mengaktifkan medan magnet di dalam relay, yang nantinya akan menutup kontak sakelar daya utama. Desain sirkuit pemicu yang benar sangat penting untuk mencegah aki motor tekor akibat kelalaian pengguna atau kebocoran arus saat motor diparkir.
Hubungkan terminal Pin 86 pada relay ke salah satu kaki terminal dari sakelar tambahan yang Anda pasang di stang motor. Sakelar ini berfungsi sebagai pemutus dan penghubung arus pemicu yang masuk ke relay.
Selanjutnya, hubungkan kaki terminal sakelar tambahan yang satu lagi ke sumber arus ACC (Accessory) atau kabel positif lampu dekat (low beam) bawaan motor. Arus ACC adalah jalur kelistrikan yang hanya memiliki tegangan 12V ketika kunci kontak motor diputar ke posisi “ON” atau saat mesin menyala. Anda dapat menemukan kabel ACC ini pada soket kunci kontak, soket sekring utama, atau kabel lampu senja menggunakan multimeter digital untuk memastikan tegangan hanya muncul saat kunci kontak aktif.
Dengan mengambil sumber pemicu dari arus ACC atau jalur lampu utama, foglamp iBright C990 otomatis tidak akan bisa menyala jika kunci kontak dalam posisi “OFF”, meskipun sakelar tambahan foglamp berada dalam posisi “ON”. Sistem ini mengeliminasi risiko adanya arus parasit yang menguras daya aki secara diam-diam saat motor ditinggal di tempat parkir, sekaligus melindungi aki dari beban start mesin yang berat jika lampu lupa dimatikan sebelum motor dinyalakan.
Pengecekan Akhir, Uji Coba, dan Batasan Keamanan
Setelah seluruh rangkaian kabel terpasang dengan rapi dan terisolasi dengan baik, saatnya melakukan langkah verifikasi dan uji coba sistem kelistrikan baru Anda. Pasang kembali kabel negatif (-) ke terminal aki motor dengan kencang menggunakan kunci pas. Pastikan tidak ada percikan api yang besar saat kabel negatif menyentuh terminal aki, karena percikan besar menandakan adanya hubungan singkat (korsleting) pada jalur kabel yang baru Anda buat.
Putar kunci kontak motor ke posisi ON, lalu tekan sakelar tambahan foglamp Anda. Perhatikan nyala lampu iBright C990 yang terpasang. Lampu harus langsung menyala dengan terang, stabil, dan tanpa kedipan. Jika Anda mendeteksi adanya gejala lampu berkedip, meredup perlahan, atau terdengar suara getaran tidak wajar (buzzing) dari dalam relay, segera matikan sakelar dan kunci kontak. Masalah tersebut biasanya disebabkan oleh koneksi ground yang kurang kuat atau terminal kabel yang longgar pada soket relay. Gunakan multimeter untuk memeriksa kembali kontinuitas jalur ground dan pastikan semua terminal terpasang dengan kokoh.
Lakukan pemeriksaan fisik secara menyeluruh pada jalur kabel di bawah bodi motor. Pastikan tidak ada bagian kabel yang menempel langsung pada area mesin yang panas, pipa knalpot, atau bagian tajam dari rangka motor. Getaran mesin dan panas ekstrem dapat mengikis isolator kabel seiring berjalannya waktu. Letakkan unit relay dan sekring di area yang terlindung dari siraman air hujan langsung atau cipratan air dari roda bawah, seperti di bawah jok atau di balik fairing depan, namun pastikan area tersebut tetap memiliki sirkulasi udara yang cukup agar relay tidak mengalami panas berlebih (overheat).
Penting untuk dipahami bahwa memodifikasi kelistrikan motor, terutama dengan memotong atau menyadap kabel bodi bawaan pabrik, dapat menggugurkan klaim garansi kelistrikan resmi dari pabrikan motor Anda. Jika kendaraan Anda masih dalam masa garansi, pertimbangkan penggunaan soket adaptor tambahan (Y-cable/fuse tap) yang tidak merusak kabel asli motor. Apabila Anda merasa ragu dalam menentukan jalur kabel ACC yang aman, tidak memiliki alat crimping yang memadai, atau tidak terbiasa menggunakan multimeter, sangat disarankan untuk menghentikan proses mandiri ini. Serahkan tahap penyambungan akhir ke bengkel kelistrikan motor profesional untuk menjamin keamanan kendaraan Anda dan menghindari kerusakan fatal pada sistem kelistrikan utama.
Pertanyaan yang Sering Diajukan (FAQ)
Apakah foglamp iBright C990 bisa langsung disambung ke sakelar bawaan motor tanpa relay?
Sangat tidak disarankan untuk menyambungkan foglamp iBright C990 langsung ke sakelar bawaan motor tanpa menggunakan relay. Sakelar dan kabel bodi bawaan pabrik sepeda motor umumnya dirancang hanya untuk menahan beban arus listrik yang sangat kecil, sesuai dengan spesifikasi lampu halogen standar atau LED bawaan yang hemat daya. Jika beban arus besar dari foglamp tambahan dipaksakan mengalir langsung melalui sakelar bawaan, hambatan listrik yang tinggi akan membuat sakelar cepat panas, meleleh, dan dalam jangka panjang dapat memicu korsleting hingga kebakaran pada seluruh jaringan kabel bodi motor Anda.
Bagaimana cara mengetahui jika pemasangan aksesoris membuat aki motor mulai tekor?
Anda dapat mendeteksi gejala aki mulai tekor melalui beberapa indikator awal pada motor. Gejala yang paling umum adalah dinamo starter elektrik terasa berat atau bahkan gagal memutar mesin saat tombol starter ditekan di pagi hari. Selain itu, perhatikan apakah lampu utama bawaan motor meredup secara signifikan saat mesin dalam kondisi idle (langsam) dan baru terang kembali saat gas diputar. Jika foglamp iBright C990 Anda mulai berkedip atau meredup saat motor berjalan perlahan, itu juga menandakan tegangan sistem kelistrikan menurun. Gunakan multimeter untuk mengukur tegangan statis aki; aki yang sehat harus menunjukkan angka di atas 12,4 Volt saat mesin mati, dan berkisar antara 13,5 hingga 14,5 Volt saat mesin hidup untuk memastikan sistem pengisian (kiprok/alternator) bekerja normal.
