Memasang lampu kabut atau fog lamp LED tambahan pada sepeda motor merupakan solusi efektif untuk meningkatkan visibilitas saat berkendara menembus hujan lebat atau kabut tebal. Namun, penambahan aksesori kelistrikan ini tidak boleh dilakukan secara sembarangan agar tidak mengganggu sistem kelistrikan utama kendaraan. Kunci utama dari instalasi yang aman terletak pada penggunaan saklar khusus (switch fog lamp) yang dipadukan dengan sistem pengaman yang tepat, seperti relay dan sekring eksternal. Dengan memahami jalur kabel yang benar dan mengisolasi setiap sambungan secara rapat, Anda dapat menikmati pencahayaan tambahan yang optimal tanpa risiko merusak komponen elektronik bawaan motor atau membuat aki cepat tekor.
Persiapan dan Pemeriksaan Spesifikasi Kelistrikan
Sebelum memulai proses pembongkaran atau penyambungan kabel, langkah pertama yang wajib Anda lakukan adalah memeriksa kapasitas kelistrikan sepeda motor Anda. Setiap kendaraan memiliki batas beban maksimal untuk sistem pengisian dan penyimpanan dayanya. Anda dapat merujuk pada buku manual pemilik kendaraan untuk mengetahui kapasitas alternator serta spesifikasi aki yang digunakan. Memaksakan beban lampu yang terlalu besar tanpa memperhitungkan sisa daya yang tersedia dapat membuat aki cepat drop atau bahkan merusak sistem pengisian motor.
Selanjutnya, periksa dengan teliti label spesifikasi yang tertera pada switch fog lamp, relay, dan lampu LED yang akan dipasang. Pastikan rating arus (dalam satuan Ampere) dan tegangan (dalam satuan Volt) pada saklar serta relay mampu menangani total daya dari lampu LED tersebut. Sebagai panduan dasar, Anda dapat menghitung kebutuhan arus dengan membagi total daya lampu (Watt) dengan tegangan sistem kelistrikan motor (biasanya 12 Volt). Hasil perhitungan ini akan menjadi acuan dalam menentukan ukuran sekring pengaman yang harus dipasang pada jalur kabel utama.

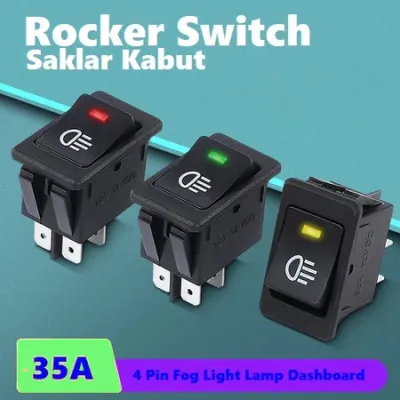

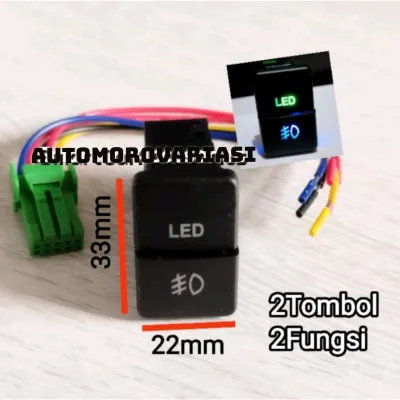

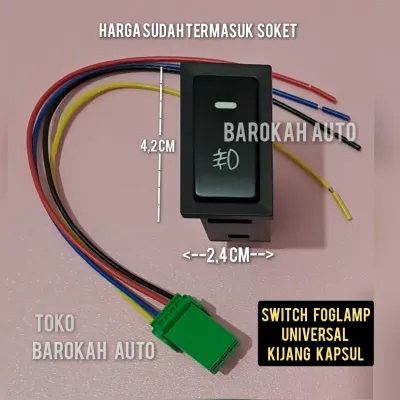

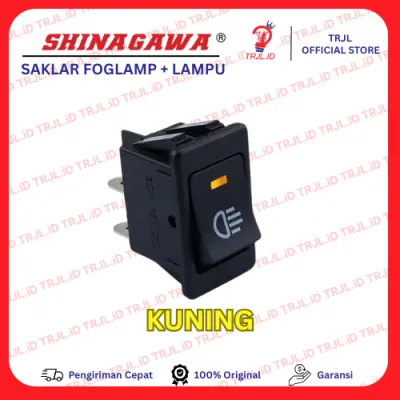

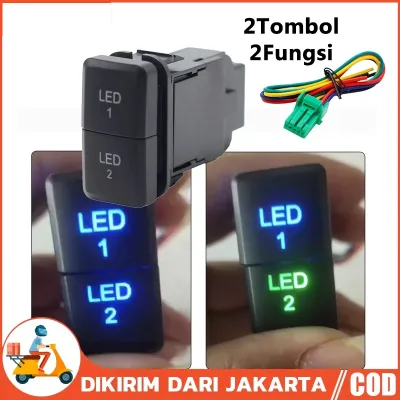

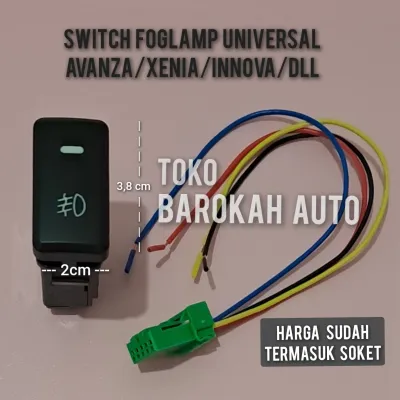

Produk yang disebutkan dalam panduan ini
Harga dapat berubah. Lihat halaman produk untuk harga terbaru.
Persiapkan juga peralatan kerja yang memadai dan aman untuk pengerjaan kelistrikan. Beberapa alat penting yang harus ada di dekat Anda antara lain tang pengupas kabel, tang crimping untuk memasang terminal, solder beserta timah berkualitas, selotip bakar (heat shrink tube) dengan berbagai ukuran, kabel ties untuk merapikan jalur, serta multimeter untuk menguji kontinuitas arus. Hindari penggunaan alat seadanya yang dapat merusak serat kabel atau menghasilkan sambungan yang longgar.
Demi keselamatan kerja, tetapkan prosedur keamanan wajib sebelum menyentuh bagian kelistrikan apa pun. Pastikan kunci kontak motor berada dalam posisi mati (OFF). Setelah itu, lepaskan terminal negatif pada aki motor terlebih dahulu untuk memutus aliran listrik ke seluruh bodi kendaraan. Langkah sederhana ini sangat krusial untuk mencegah terjadinya hubungan arus pendek (korsleting) yang tidak disengaja saat Anda melakukan pemotongan atau penyambungan kabel baru.
Menentukan Posisi Saklar dan Rute Kabel
Penempatan switch fog lamp harus direncanakan dengan matang demi kenyamanan dan keselamatan berkendara. Pilihlah lokasi pada area stang atau panel fairing yang mudah dijangkau oleh ibu jari Anda tanpa harus melepaskan genggaman tangan dari stang kemudi. Pastikan posisi saklar tidak menghalangi pergerakan tuas rem depan, tuas kopling, atau tombol-tombol kontrol bawaan motor seperti tombol klakson dan lampu sein.
Setelah menemukan posisi saklar yang ideal, lakukan simulasi putaran stang secara penuh ke arah kanan dan kiri. Langkah ini penting untuk memastikan bahwa saklar tidak membentur tangki bahan bakar atau windshield saat motor berbelok tajam. Selain itu, periksa ruang kosong di bawah panel tempat saklar akan dipasang untuk memastikan ada jarak aman bagi kabel-kabel yang keluar dari bagian belakang saklar.
Rute penataan kabel juga harus direncanakan dengan sangat hati-hati. Jalur kabel tambahan ini harus menjauhi komponen-komponen mesin yang menghasilkan suhu tinggi, seperti blok silinder, radiator, dan pipa knalpot. Panas yang berlebih dapat melelehkan isolasi kabel dan memicu korsleting fatal. Selain itu, hindari melewatkan kabel langsung di atas komponen yang bergerak aktif, seperti komstir (steering stem), suspensi depan, atau area engsel stang, agar kabel tidak terjepit atau tertarik hingga putus saat berkendara.
Gunakan kabel ties untuk mengikat bundel kabel baru secara rapi pada rangka motor atau menyatukannya dengan kabel bodi bawaan yang sudah ada. Saat mengikat kabel di sekitar area stang, sisakan sedikit kelonggaran agar kabel dapat bergerak bebas mengikuti putaran stang tanpa mengalami ketegangan. Lindungi juga seluruh jalur kabel tambahan menggunakan selongsong kabel atau pembungkus spiral plastik untuk memberikan perlindungan ekstra dari gesekan fisik dan cipratan air.
Langkah Pemasangan dan Penyambungan Kabel
Untuk menghasilkan sistem kelistrikan yang aman dan tahan lama, sangat disarankan untuk menggunakan relay dalam rangkaian instalasi fog lamp LED. Relay berfungsi sebagai saklar elektronik berarus besar yang dikendalikan oleh arus kecil dari saklar stang. Dengan menggunakan relay, arus listrik besar dari aki akan dialirkan langsung menuju lampu tanpa harus melewati saklar stang terlebih dahulu. Hal ini mencegah saklar stang dari panas berlebih dan memperpanjang usia pakainya, sekaligus melindungi kabel bodi asli motor dari beban berlebih.
Mulailah penyambungan dengan menghubungkan kabel daya utama. Tarik kabel dari terminal positif aki menuju terminal nomor 30 pada relay. Pada jalur kabel ini, Anda wajib memasang rumah sekring (fuse holder) sedekat mungkin dengan terminal aki sebagai pengaman utama jika terjadi korsleting di sepanjang jalur ke relay. Selanjutnya, hubungkan terminal nomor 87 pada relay langsung menuju kabel positif dari fog lamp LED. Kabel negatif dari fog lamp dapat dihubungkan langsung ke terminal negatif aki atau ke titik massa (ground) pada rangka motor yang bersih dari cat.
Langkah berikutnya adalah menghubungkan sirkuit kontrol saklar. Hubungkan salah satu kabel dari switch fog lamp ke terminal pemicu pada relay, yaitu terminal nomor 86. Kabel input daya untuk saklar itu sendiri sebaiknya diambil dari jalur kelistrikan yang hanya aktif saat kunci kontak berada di posisi ON (jalur ACC), seperti kabel lampu senja atau kabel klakson. Dengan metode ini, fog lamp tidak akan bisa menyala secara tidak sengaja saat motor diparkir dan kunci kontak dicabut, sehingga mencegah aki habis akibat kelalaian. Terakhir, hubungkan terminal nomor 85 pada relay ke massa atau ground bodi motor untuk melengkapi sirkuit kontrol.
Pastikan setiap sambungan kabel dilakukan dengan metode yang kuat dan permanen. Sangat direkomendasikan untuk menyolder sambungan kabel atau menggunakan terminal crimp (skun) yang dipasang menggunakan tang crimping khusus. Setelah sambungan terpasang kuat, bungkus sambungan tersebut menggunakan selotip bakar (heat shrink tube) dan panaskan hingga mengkerut rapat membungkus sambungan. Hindari menyambung kabel hanya dengan cara melilitkannya lalu menutupnya dengan selotip isolasi hitam biasa, karena perekat selotip biasa mudah melar dan lepas akibat paparan panas mesin serta kelembapan udara tropis.
Pengujian Fungsi dan Pengecekan Keamanan
Setelah seluruh rangkaian kabel terhubung dengan rapi dan terisolasi dengan baik, saatnya melakukan pengujian sistem secara bertahap. Pasang kembali terminal negatif pada aki motor dan kencangkan bautnya dengan kuat. Sebelum menyalakan mesin, putar kunci kontak ke posisi ON dan tekan switch fog lamp untuk melihat apakah lampu indikator pada saklar dan fog lamp LED menyala dengan normal. Perhatikan apakah ada suara klik halus dari relay yang menandakan bahwa sirkuit kontrol bekerja dengan baik.
Langkah pengujian berikutnya adalah menyalakan mesin sepeda motor. Biarkan mesin stasioner (idle) selama beberapa saat, lalu perhatikan stabilitas cahaya dari fog lamp LED. Naikkan putaran mesin secara perlahan dan amati apakah cahaya lampu tetap stabil atau justru berkedip-kedip. Jika lampu berkedip atau meredup saat RPM berubah, hal itu bisa menandakan adanya sambungan ground yang longgar atau kapasitas pengisian alternator yang kurang memadai untuk menopang beban tambahan tersebut.
Lakukan inspeksi visual akhir di sepanjang jalur kabel selagi lampu menyala. Raba area sekitar sambungan, relay, dan sekring untuk memastikan tidak ada komponen yang terasa panas secara tidak wajar. Belokkan stang motor sepenuhnya ke kanan dan ke kiri beberapa kali untuk memastikan tidak ada kabel yang tertarik kencang, terjepit di antara komponen kemudi, atau menyentuh bagian mesin yang mulai memanas.
Tetapkan kondisi berhenti darurat selama proses pengujian ini. Jika sekring pengaman yang baru Anda pasang langsung putus saat saklar dinyalakan, atau jika Anda mencium bau hangus dan melihat kepulan asap tipis dari arah kabel, segera matikan kunci kontak dan lepaskan kembali terminal negatif aki. Jangan mencoba mengganti sekring dengan kapasitas yang lebih besar atau memaksakan sistem tetap menyala. Kondisi tersebut menunjukkan adanya korsleting fatal yang memerlukan pemeriksaan ulang secara menyeluruh atau bantuan dari mekanik kelistrikan profesional.
Perawatan dan Troubleshooting Dasar
Sistem kelistrikan tambahan pada sepeda motor membutuhkan perawatan berkala agar tetap berfungsi optimal dan aman dalam jangka panjang. Jadwalkan pemeriksaan rutin setiap beberapa bulan sekali, terutama setelah motor digunakan berkendara menembus hujan lebat atau setelah dicuci. Periksa kondisi fisik kabel dari tanda-ganda getas, retak, atau terkelupas akibat gesekan. Pastikan juga terminal aki, soket relay, dan sambungan ground bebas dari tumpukan kotoran atau oksidasi yang dapat menghambat aliran arus listrik.
Jika suatu saat fog lamp LED Anda tidak menyala, lakukan diagnosis masalah secara sistematis mulai dari hal yang paling sederhana. Jika lampu indikator pada saklar menyala namun fog lamp mati, kemungkinan besar masalah terletak pada relay yang rusak, sekring utama yang putus, atau sambungan kabel ground lampu yang terlepas. Sebaliknya, jika saklar sama sekali tidak merespons dan tidak ada indikator yang menyala, periksa jalur input daya dari kunci kontak (ACC) dan pastikan saklar itu sendiri tidak kemasukan air yang menyebabkan korosi di dalam mekanismenya.
Satu hal yang harus selalu Anda ingat adalah jangan pernah mengganti sekring yang putus dengan sekring yang memiliki rating Ampere jauh lebih tinggi, atau bahkan menjumpernya langsung menggunakan seutas kawat. Sekring dirancang sebagai titik terlemah yang sengaja dikorbankan untuk melindungi kabel bodi dari kebakaran saat terjadi korsleting. Mengabaikan aturan ini dengan memasang sekring yang terlalu besar hanya akan memindahkan beban panas ke kabel bodi, yang berisiko tinggi memicu kebakaran pada seluruh sistem kelistrikan motor Anda.
Frequently Asked Questions (FAQ)
Apakah wajib menggunakan relay saat memasang fog lamp LED?
Penggunaan relay sangat direkomendasikan dan hampir menjadi kewajiban untuk memastikan keamanan kelistrikan motor. Relay berfungsi sebagai jembatan yang mengalirkan arus listrik besar langsung dari aki ke fog lamp, sehingga saklar di stang hanya bertugas mengalirkan arus kecil untuk memicu relay tersebut. Tanpa relay, arus besar akan melewati saklar stang secara langsung, yang dapat menyebabkan saklar cepat panas, meleleh, atau bahkan memicu korsleting pada kabel bodi bawaan motor. Selalu bandingkan total daya lampu dengan kapasitas saklar Anda; jika daya lampu cukup besar, penggunaan relay adalah standar keselamatan yang tidak boleh dilewati.
Bolehkah menyambung kabel langsung ke kunci kontak tanpa relay?
Penyambungan langsung ke kabel kunci kontak tanpa menggunakan relay sangat tidak disarankan, kecuali jika fog lamp LED yang Anda gunakan memiliki konsumsi arus yang sangat kecil dan hal tersebut telah diverifikasi aman oleh buku manual kendaraan. Menyambungkan beban listrik tambahan yang besar secara langsung ke jalur kunci kontak dapat membebani saklar kontak utama dan kabel bodi asli motor melebihi batas desain pabrikannya. Akibatnya, komponen kunci kontak bawaan motor dapat mengalami kerusakan permanen atau penurunan tegangan yang mengganggu kinerja komponen vital lainnya, sehingga penggunaan relay tetap menjadi pilihan terbaik demi keamanan jangka panjang.
