Panduan Pasang Lampu Osram T20 LED di Motor Sesuai Regulasi Lalu Lintas Indonesia

Melakukan modifikasi pada sektor pencahayaan sepeda motor merupakan salah satu langkah yang sering diambil oleh para pengendara untuk meningkatkan faktor keselamatan dan estetika. Mengganti bohlam bawaan pabrik dengan teknologi yang lebih modern kini semakin mudah berkat kehadiran lampu osram t20 berbasis LED. Bohlam jenis ini menawarkan intensitas cahaya yang lebih terang, konsumsi daya yang jauh lebih efisien, serta daya tahan yang lebih lama dibandingkan dengan teknologi halogen konvensional. Namun, sebelum Anda memutuskan untuk melakukan penggantian ini, ada beberapa aspek penting yang harus diperhatikan agar proses modifikasi tidak mengganggu kenyamanan pengendara lain dan tetap mematuhi hukum yang berlaku di Indonesia.

Pemasangan lampu LED pada sepeda motor tidak boleh dilakukan secara sembarangan. Selain masalah kompatibilitas kelistrikan, Anda juga wajib memahami regulasi lalu lintas yang mengatur warna dan intensitas cahaya lampu kendaraan. Kesalahan dalam memilih warna atau cara pemasangan dapat berujung pada sanksi tilang dari pihak kepolisian, atau bahkan membahayakan keselamatan Anda sendiri di jalan raya akibat terjadinya korsleting atau gangguan visual pada pengendara lain.

Pahami Regulasi Warna dan Syarat Pemasangan Lampu Osram T20

Sebelum Anda membeli atau memasang lampu osram t20 pada sepeda motor Anda, langkah pertama yang paling krusial adalah memahami payung hukum yang mengatur pencahayaan kendaraan di Indonesia. Regulasi ini dirancang untuk memastikan bahwa setiap kendaraan di jalan raya dapat diidentifikasi dengan jelas oleh pengguna jalan lain, sekaligus mencegah terjadinya kecelakaan akibat silau atau kebingungan visual.

Produk yang disebutkan dalam panduan ini

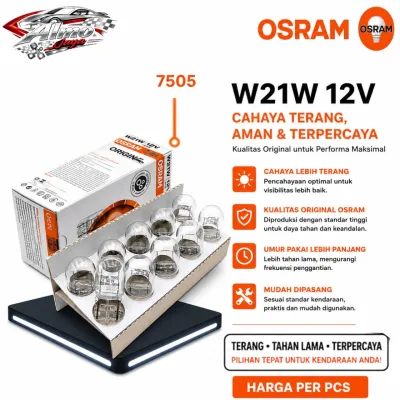

Osram OSRAM T20 W21W 7505 Bohlam Lampu SEIN Sen Mundur Atret 12V 21W Kaki 1 K1 Tancap Colok Tusuk Rp 27,000 Lihat produk →

Osram Bohlam Tancap Ubur Ubur Lampu Sen Mundur T20 Kaki 1 12V W21W Osram Rp 24,499 Lihat produk →

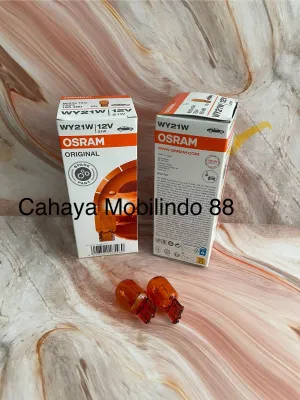

Osram Osram T20 WY21W 12v 21w Amber - Lampu Sein Tancap 7504 Rp 39,999 Lihat produk →

Harga dapat berubah. Lihat halaman produk untuk harga terbaru.

Di Indonesia, aturan mengenai sistem lampu kendaraan diatur secara rinci dalam Undang-Undang Nomor 22 Tahun 2009 tentang Lalu Lintas dan Angkutan Jalan (UU LLAJ) serta Peraturan Pemerintah (PP) Nomor 55 Tahun 2012 tentang Kendaraan. Berdasarkan Pasal 23 PP Nomor 55 Tahun 2012, terdapat ketentuan warna lampu yang wajib dipatuhi oleh seluruh pemilik kendaraan bermotor:

• Lampu penunjuk arah (sein): Wajib memancarkan cahaya berwarna kuning tua dengan sinar kelap-kelip. Penggunaan warna lain seperti putih, biru, atau merah untuk lampu sein sangat dilarang karena dapat membingungkan pengendara di belakang atau dari arah berlawanan.
• Lampu posisi belakang: Wajib memancarkan cahaya berwarna merah yang tidak menyilaukan.
• Lampu rem: Wajib memancarkan cahaya berwarna merah dengan intensitas yang lebih terang daripada lampu posisi belakang saat tuas rem ditarik, dan tidak boleh menggunakan mode berkedip cepat (strobo).

Pelanggaran terhadap ketentuan warna dan fungsi lampu ini dapat dikenai sanksi pidana kurungan atau denda administratif sesuai dengan Pasal 285 UU LLAJ. Oleh karena itu, saat Anda memilih varian lampu Osram T20, pastikan Anda membeli warna yang sesuai dengan peruntukannya. Misalnya, pilih varian warna amber (kuning tua) untuk lampu sein dan varian warna merah untuk lampu rem atau lampu belakang. Selalu verifikasi label spesifikasi dan warna yang tertera pada kemasan produk sebelum melakukan transaksi atau pemasangan.

Selain masalah warna, Anda juga harus memperhatikan arah pancaran cahaya. Lampu LED berkualitas seperti Osram umumnya dirancang dengan posisi titik pijar yang presisi untuk meniru karakteristik bohlam halogen bawaan. Hal ini sangat penting agar cahaya yang dihasilkan tetap terfokus pada reflektor lampu dan tidak menyebar secara liar ke atas yang dapat menyebabkan silau bagi pengendara lain di belakang Anda.

Persiapan Alat dan Pengecekan Spesifikasi Soket Bawaan

Setelah memahami aspek regulasi, langkah berikutnya adalah melakukan persiapan teknis. Sebelum membongkar bagian apa pun pada sepeda motor Anda, sangat penting untuk memverifikasi jenis soket bawaan kendaraan Anda guna memastikan kecocokan fisik dengan lampu Osram T20 yang baru dibeli.

Soket tipe T20 (sering juga disebut sebagai soket tancap besar atau basis WX3x16d / W3x16d) memiliki dua varian utama yang sangat berbeda secara fungsi dan konstruksi kelistrikan:

• Tipe Filamen Tunggal (W21W): Hanya memiliki satu pasang pin kontak di bagian bawahnya. Tipe ini umumnya digunakan untuk lampu sein atau lampu mundur pada beberapa jenis kendaraan. Lampu ini hanya memiliki satu mode pencahayaan (menyala penuh saat dialiri arus listrik).
• Tipe Filamen Ganda (W21/5W): Memiliki dua pasang pin kontak di bagian bawahnya. Tipe ini dirancang untuk fungsi ganda, biasanya sebagai lampu senja (posisi) sekaligus lampu rem. Saat lampu senja aktif, lampu akan menyala dengan redup (daya sekitar 5 watt), dan ketika tuas rem ditarik, lampu akan menyala jauh lebih terang (daya sekitar 21 watt).

Sangat penting untuk memeriksa buku manual resmi sepeda motor Anda atau melepas bohlam lama terlebih dahulu untuk memastikan varian mana yang digunakan pada motor Anda. Memasang bohlam filamen tunggal pada soket filamen ganda (atau sebaliknya) dapat menyebabkan lampu tidak berfungsi, terjadi malafungsi sistem kelistrikan, atau bahkan memicu sekring putus akibat hubungan arus pendek.

Untuk menunjang proses pemasangan yang aman dan efisien, siapkan beberapa peralatan dasar berikut ini:

• Obeng plus (+) dan obeng minus (-) dengan ukuran yang sesuai untuk membuka sekrup bodi atau rumah lampu.
• Sarung tangan kain katun atau microfiber tipis untuk melindungi tangan Anda dan mencegah minyak dari kulit menempel pada permukaan lampu.
• Isolasi listrik (electrical tape) berkualitas tinggi berbahan vinyl untuk membungkus sambungan kabel jika diperlukan.
• Kunci pas atau kunci sok (biasanya ukuran 8mm atau 10mm) jika rumah lampu motor Anda diikat menggunakan baut.

Peringatan Keselamatan Wajib: Sebelum Anda menyentuh komponen kelistrikan apa pun pada sepeda motor, pastikan kunci kontak berada dalam posisi OFF (mati) dan cabut kunci tersebut. Jika aksesnya mudah, sangat disarankan untuk melepas terminal negatif (-) pada aki motor Anda. Langkah pencegahan ini sangat krusial untuk mengeliminasi risiko korsleting yang dapat merusak sistem Electronic Control Unit (ECU) atau komponen kelistrikan sensitif lainnya pada motor modern.

Langkah-langkah Pemasangan Lampu Osram T20 LED

Membongkar Rumah Lampu dan Melepas Bohlam Lama

Langkah pertama dalam proses fisik adalah mengakses rumah lampu (reflektor) tempat bohlam lama terpasang. Desain bodi sepeda motor sangat bervariasi; beberapa model mengharuskan Anda membuka panel bodi belakang atau melepas spakbor, sementara model lain memungkinkan Anda menjangkau soket langsung dari bagian bawah tanpa membongkar bodi.

Gunakan obeng atau kunci pas yang sesuai untuk melepas sekrup pengikat rumah lampu secara perlahan. Hindari penggunaan tenaga berlebih agar tidak merusak ulir sekrup plastik atau mematahkan klip pengunci bodi (body clip) yang sering kali rapuh, terutama pada motor yang sudah berumur. Simpan semua sekrup dan klip yang dilepas di dalam wadah kecil agar tidak hilang selama proses pengerjaan.

Setelah rumah lampu terbuka atau soket dapat diakses, pegang bagian dasar soket plastik (bukan kabelnya) lalu putar berlawanan arah jarum jam (biasanya sekitar seperempat putaran) untuk melepaskan soket dari rumah reflektor. Tarik soket keluar dengan hati-hati.

Untuk melepas bohlam halogen T20 lama dari soketnya, Anda hanya perlu menarik bohlam tersebut secara lurus keluar. Jangan memutar bohlam karena tipe T20 menggunakan sistem tancap (wedge base), bukan sistem bayonet putar. Jika bohlam terasa sulit dilepas karena sudah lama tidak dibuka, gunakan kain microfiber untuk membantu mencengkeram kaca bohlam dengan aman guna menghindari risiko kaca pecah di tangan Anda. Setelah bohlam terlepas, periksa bagian dalam soket untuk memastikan tidak ada kotoran, debu, atau tanda-tanda korosi (karat) yang dapat menghambat hantaran arus listrik.

Memasang LED T20 dan Menyesuaikan Polaritas

Ambil lampu Osram T20 LED baru Anda dari kemasannya. Sangat disarankan untuk menggunakan sarung tangan bersih saat memegangnya agar minyak alami dari jari Anda tidak mengotori permukaan LED atau heatsink lampu. Masukkan basis lampu LED ke dalam soket secara lurus dan tekan hingga terdengar bunyi klik lembut atau hingga lampu tertancap dengan kokoh di posisinya.

Berbeda dengan bohlam halogen konvensional yang menggunakan filamen dan tidak terpengaruh oleh arah aliran arus listrik, lampu LED adalah komponen dioda yang memiliki polaritas positif (+) dan negatif (-) yang sangat spesifik. Arus listrik harus mengalir dari kutub yang tepat agar LED dapat menyala.

Sebelum Anda memasang kembali soket ke dalam rumah lampu dan merakit bodi motor, lakukan pengujian fungsi terlebih dahulu. Hubungkan kembali terminal negatif aki (jika sebelumnya dilepas), lalu putar kunci kontak ke posisi ON dan aktifkan sakelar lampu yang bersangkutan.

Jika lampu Osram T20 LED tidak menyala, jangan panik dan jangan berasumsi bahwa lampu tersebut rusak. Ini adalah indikasi umum bahwa polaritas pemasangan terbalik. Matikan kembali kunci kontak, cabut lampu LED dari soketnya, putar posisinya sebesar 180 derajat, lalu tancapkan kembali ke dalam soket. Lakukan pengujian ulang; lampu seharusnya kini dapat menyala dengan normal.

Setelah memastikan lampu menyala, periksa kekencangan sambungan antara lampu LED dan soket bawaan motor. Karena dimensi basis lampu aftermarket terkadang memiliki toleransi mikro yang sedikit berbeda dengan bohlam bawaan pabrik, pastikan lampu tidak goyang atau longgar. Jika soket terasa longgar, Anda dapat menggunakan sedikit isolasi listrik berkualitas tinggi di bagian luar sambungan soket untuk mencegah lampu terlepas akibat getaran mesin dan guncangan jalan raya saat motor digunakan berkendara.

Pengujian Fungsi dan Penyesuaian Sistem Kelistrikan

Setelah lampu terpasang dengan kokoh di dalam soketnya, masukkan kembali soket tersebut ke dalam rumah reflektor dan putar searah jarum jam hingga terkunci rapat. Sebelum merakit kembali seluruh panel bodi motor Anda, sangat penting untuk melakukan pengujian menyeluruh terhadap seluruh sistem pencahayaan dalam berbagai kondisi operasional.

Nyalakan mesin motor Anda atau posisikan kunci kontak pada kondisi ON, lalu uji fungsi-fungsi berikut secara berurutan:

• Lampu Senja (Posisi): Pastikan lampu menyala dengan intensitas rendah yang stabil saat sakelar lampu senja diaktifkan.
• Lampu Rem: Tarik tuas rem depan dan tekan pedal rem belakang secara bergantian. Pastikan lampu beralih ke mode intensitas tinggi (lebih terang) dengan instan tanpa adanya jeda (delay) yang sering terjadi pada bohlam halogen.
• Lampu Sein: Aktifkan lampu sein kiri dan kanan. Perhatikan kecepatan kedipan lampu tersebut.

Saat Anda mengganti lampu sein halogen bawaan dengan lampu LED, Anda kemungkinan besar akan menghadapi fenomena yang dikenal dengan istilah hyperflash. Fenomena ini ditandai dengan lampu sein yang berkedip dengan kecepatan yang sangat tinggi, jauh lebih cepat daripada standar normal (biasanya sekitar 60 hingga 120 kedipan per menit).

Hyperflash terjadi karena lampu LED memiliki konsumsi daya (watt) yang jauh lebih rendah dibandingkan dengan bohlam halogen bawaan pabrik. Relay flasher mekanik bawaan sepeda motor mendeteksi penurunan beban arus listrik ini sebagai indikasi bahwa salah satu bohlam lampu sein putus, sehingga secara otomatis mempercepat frekuensi kedipan sebagai sinyal peringatan kepada pengendara.

Untuk mengatasi masalah hyperflash ini secara aman dan sesuai peraturan lalu lintas, Anda memiliki dua opsi solusi teknis:

1. Mengganti Relay Flasher Bawaan dengan Flasher LED Elektronik: Ini adalah solusi yang paling direkomendasikan karena sangat praktis, aman, dan efisien. Flasher elektronik khusus LED menggunakan sirkuit terintegrasi (IC) untuk mengatur waktu kedipan secara konstan, tidak peduli seberapa kecil beban daya lampu yang terpasang. Banyak flasher LED aftermarket yang dilengkapi dengan sekrup penyetel kecil, sehingga Anda dapat mengatur kecepatan kedipan secara presisi agar sesuai dengan standar keselamatan jalan raya. Proses penggantian ini umumnya bersifat plug-and-play pada sebagian besar sepeda motor di Indonesia.
2. Memasang Resistor Beban (Load Resistor): Resistor ini dipasang secara paralel pada kabel positif dan negatif dari setiap lampu sein LED untuk mensimulasikan beban daya bohlam halogen asli. Namun, solusi ini memiliki kelemahan signifikan. Resistor beban bekerja dengan cara mengubah kelebihan energi listrik menjadi energi panas. Akibatnya, resistor dapat menghasilkan suhu yang sangat tinggi saat lampu sein menyala dalam waktu lama. Jika Anda memilih opsi ini, Anda wajib memasang resistor tersebut pada bagian rangka besi (metal) sepeda motor yang mampu menyerap panas, serta menjauhkannya dari kabel-kabel kelistrikan dan panel bodi plastik agar tidak meleleh atau memicu kebakaran. Jika Anda ragu dengan kemampuan teknis Anda dalam melakukan penyambungan kabel ini, sangat disarankan untuk membawa sepeda motor Anda ke bengkel kelistrikan motor yang terpercaya untuk ditangani oleh mekanik profesional.

Pertanyaan yang Sering Diajukan (FAQ)

Apakah mengganti lampu halogen ke LED Osram T20 berisiko ditilang?

Selama Anda menggunakan varian warna lampu yang sesuai dengan fungsi bawaan kendaraan (kuning tua untuk sein, merah untuk lampu belakang dan rem) serta tidak memodifikasi mika lampu menjadi transparan berwarna biru atau gelap yang dapat mengurangi visibilitas, penggantian ke LED Osram T20 umumnya sangat aman dari tilang. Pastikan juga lampu yang Anda pasang tidak menghasilkan cahaya yang menyilaukan pengendara lain di belakang Anda. Polisi lalu lintas biasanya hanya akan menindak kendaraan yang menggunakan warna lampu tidak standar (seperti lampu rem berwarna putih atau biru) atau menggunakan mode kedip strobo yang dilarang oleh undang-undang.

Mengapa lampu sein LED berkedip lebih cepat setelah dipasang?

Fenomena kedipan cepat atau hyperflash ini terjadi karena perbedaan konsumsi daya yang signifikan antara bohlam halogen bawaan (biasanya 21 watt) dan lampu LED (biasanya hanya 2 hingga 5 watt). Relay flasher mekanik bawaan motor mendeteksi konsumsi daya yang sangat rendah ini sebagai tanda bahwa ada bohlam yang putus, sehingga mempercepat ritme kedipan. Masalah ini dapat diselesaikan dengan mudah dan aman dengan cara mengganti relay flasher bawaan motor Anda menggunakan flasher elektronik khusus LED yang kompatibel.
