Memasang lampu Bi-LED (Bixenon LED) pada sepeda motor kini menjadi tren yang sangat populer di kalangan pengendara yang menginginkan pencahayaan lebih terang dan fokus saat berkendara di malam hari. Namun, peningkatan performa lampu ini tidak bisa dilakukan secara sembarangan karena kebutuhan daya listriknya yang relatif besar dibandingkan dengan lampu halogen bawaan pabrik. Di sinilah pentingnya memahami peran rilay untuk lampu biled agar sistem kelistrikan motor tetap aman, stabil, dan bekerja secara optimal dalam jangka panjang.
Mengapa Lampu Bi-LED Motor Membutuhkan Relay?
Mengapa lampu LED motor membutuhkan relay? Jawabannya terletak pada kapasitas arus listrik yang mampu dilewati oleh sakelar bawaan motor. Sakelar lampu pada setang motor dirancang untuk mengalirkan arus listrik kecil yang hanya cukup untuk lampu standar berdaya rendah. Ketika Anda menggantinya dengan lampu Bi-LED berdaya tinggi, arus listrik yang mengalir melalui sakelar tersebut akan melonjak drastis.
Aliran arus yang terlalu besar pada kabel dan sakelar bawaan pabrik akan menimbulkan hambatan listrik yang tinggi. Hambatan ini menghasilkan panas berlebih pada area sakelar dan kabel-kabel kecil di sekitarnya. Jika dibiarkan tanpa penanganan, panas tersebut lambat laun akan melelehkan rumah sakelar, merusak kuningan kontak di dalamnya, bahkan dapat memicu korsleting yang merusak seluruh sistem kelistrikan motor.

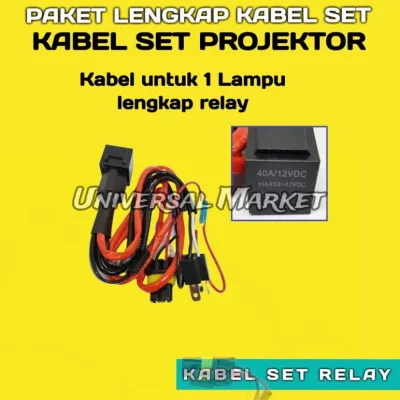

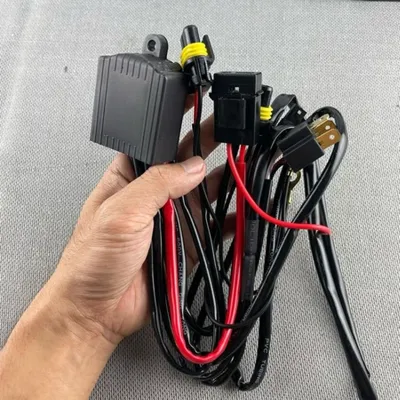

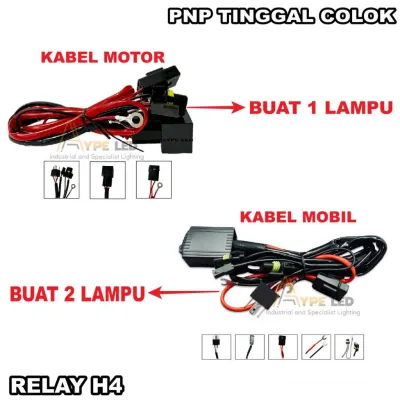

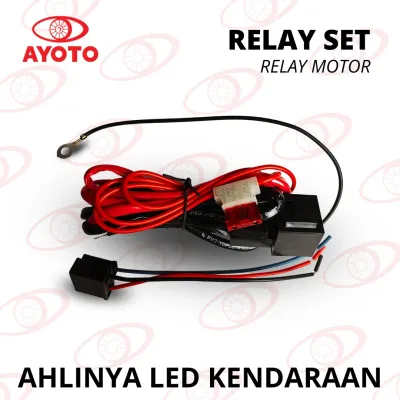

Produk yang disebutkan dalam panduan ini
Harga dapat berubah. Lihat halaman produk untuk harga terbaru.
Relay berfungsi sebagai jembatan atau sakelar elektromagnetik yang memisahkan sirkuit arus besar dengan sirkuit kendali arus kecil. Dengan memasang relay, sakelar bawaan motor hanya bertugas mengalirkan arus listrik sangat kecil untuk mengaktifkan kumparan magnet di dalam relay. Setelah kumparan aktif, relay akan menghubungkan jalur khusus berarus besar langsung dari aki menuju lampu Bi-LED tanpa harus melewati sakelar utama di setang motor lagi.
Dampak negatif jika Anda memaksakan penggunaan lampu berdaya besar tanpa relay sangatlah nyata. Selain memperpendek umur sakelar utama karena aus akibat percikan api internal, cahaya yang dihasilkan oleh lampu Bi-LED juga tidak akan maksimal atau redup. Hal ini terjadi karena adanya penurunan tegangan (voltage drop) di sepanjang kabel bawaan yang terlalu tipis dan panjang. Dalam skenario terburuk, ketiadaan relay dapat memicu hubungan pendek arus listrik yang berujung pada kebakaran kendaraan.
Persiapan Alat dan Komponen Sebelum Pemasangan
Sebelum memulai proses pemasangan, Anda harus mempersiapkan seluruh peralatan dan komponen pendukung dengan cermat. Langkah ini sangat penting untuk memastikan bahwa modifikasi kelistrikan yang Anda lakukan memenuhi standar keamanan otomotif dan tidak membahayakan sistem kelistrikan bawaan motor.
Komponen utama yang wajib Anda pilih adalah relay otomotif standar yang berkualitas tinggi. Untuk kebutuhan lampu Bi-LED motor, relay dengan spesifikasi 12 Volt dan kapasitas arus 30 Ampere atau 40 Ampere adalah pilihan yang sangat ideal. Selain relay, Anda wajib menyiapkan dudukan sekering (fuse holder) tipe tahan air (waterproof) beserta sekeringnya. Kapasitas sekering harus disesuaikan dengan total daya lampu yang dipasang, umumnya berkisar antara 10 Ampere hingga 15 Ampere untuk mencegah beban berlebih.
Peralatan kerja dasar juga harus disiapkan agar proses penyambungan kabel berjalan rapi dan kuat. Anda akan membutuhkan tang kupas dan crimping kabel untuk memasang terminal sekun, multimeter digital untuk mengukur tegangan dan kontinuitas arus, serta isolator bakar (heat shrink tubing) untuk membungkus sambungan kabel agar terhindar dari air dan debu. Hindari penggunaan selotip hitam biasa karena perekatnya mudah mengelupas saat terkena panas mesin atau air hujan. Kabel yang digunakan pun harus memiliki ukuran penampang yang memadai, minimal berukuran AWG 16 atau 1.25 mm² dengan inti tembaga murni untuk jalur arus utama.
Sebelum membongkar bodi motor, lakukan pengecekan awal pada kondisi kesehatan aki dan sistem pengisian motor menggunakan multimeter. Aki yang sehat harus menunjukkan tegangan minimal 12.4 Volt hingga 12.8 Volt saat mesin mati. Ketika mesin dihidupkan, sistem pengisian (kiprok atau regulator) harus mampu menyuplai tegangan stabil antara 13.5 Volt hingga 14.5 Volt. Jika tegangan aki di bawah standar atau sistem pengisian bermasalah, Anda harus memperbaiki sektor tersebut terlebih dahulu sebelum menambahkan beban lampu baru.
Skema Dasar dan Langkah Memasang Relay untuk Lampu Motor
Memasang rilay untuk lampu biled membutuhkan pemahaman dasar mengenai kaki-kaki atau pin yang ada pada relay tersebut. Pada umumnya, relay otomotif yang digunakan memiliki 4 kaki dengan nomor standar industri, yaitu pin 30, 87, 85, dan 86. Memahami fungsi masing-masing pin ini adalah kunci utama agar pemasangan tidak keliru.
Pin 30 berfungsi sebagai terminal input arus utama yang diambil langsung dari kutub positif aki. Jalur ini wajib dilengkapi dengan sekering pengaman yang dipasang sedekat mungkin dengan terminal aki untuk meminimalkan risiko korsleting di sepanjang kabel. Pin 87 adalah terminal output yang akan menyalurkan arus listrik besar langsung menuju kabel positif lampu Bi-LED. Sementara itu, pin 85 dan pin 86 adalah terminal untuk kumparan elektromagnetik di dalam relay; salah satunya dihubungkan ke massa (ground) dan yang lainnya dihubungkan ke kabel sakelar lampu bawaan motor sebagai pemicu (trigger).
Berikut adalah langkah-langkah sistematis untuk merangkai kabel dan memasang relay pada motor Anda:
- Putuskan Aliran Listrik Utama: Demi keamanan kerja, lepaskan terlebih dahulu kabel terminal negatif pada aki motor untuk menghindari percikan api atau korsleting yang tidak disengaja selama proses instalasi berlangsung.
- Tentukan Posisi Relay: Cari posisi penempatan relay yang aman di dalam bodi motor. Pilih area yang kering, terlindung dari cipratan air langsung saat mencuci motor, dan jauh dari komponen yang menghasilkan panas tinggi seperti blok mesin atau knalpot.
- Hubungkan Jalur Aki (Pin 30): Hubungkan pin 30 pada relay ke kutub positif aki menggunakan kabel tebal yang sudah dilengkapi dengan dudukan sekering. Pastikan sekering belum dipasang pada dudukannya sampai seluruh rangkaian kabel selesai dirakit.
- Pasang Jalur Massa (Pin 85): Hubungkan pin 85 ke rangka motor yang tidak tertutup cat (massa/ground) atau hubungkan langsung ke kutub negatif aki untuk memastikan aliran arus balik yang sempurna.
- Sambungkan Jalur Pemicu (Pin 86): Cari kabel positif yang keluar dari sakelar lampu bawaan motor (kabel yang mengalirkan listrik saat sakelar lampu dinyalakan). Hubungkan kabel tersebut ke pin 86 pada relay sebagai arus pemicu.
- Hubungkan Jalur Output (Pin 87): Hubungkan pin 87 pada relay langsung ke kabel input positif pada modul lampu Bi-LED Anda.
- Pasang Massa Lampu: Hubungkan kabel negatif atau ground dari modul lampu Bi-LED ke rangka motor atau langsung ke kutub negatif aki.
Manajemen kabel yang rapi sangat menentukan daya tahan hasil modifikasi ini dalam jangka panjang. Gunakan pelindung kabel berupa selang spiral atau pembungkus kabel bergelombang (conduit) untuk melindungi seluruh jalur kabel baru dari gesekan dengan sudut tajam rangka motor. Ikat kabel-kabel tersebut menggunakan pengikat kabel (cable ties) secara rapi di sepanjang jalur kabel utama bawaan pabrik. Pastikan kabel tidak tegang saat setang motor dibelokkan ke kanan dan ke kiri secara penuh.
Batasan Keamanan dan Kondisi Harus Berhenti
Meskipun pemasangan relay ini dapat dilakukan secara mandiri, Anda harus tetap memperhatikan batasan keamanan kelistrikan otomotif. Ada beberapa kondisi kritis di mana Anda harus segera menghentikan pekerjaan demi mencegah kerusakan yang lebih fatal pada kendaraan Anda.
Selama proses pengujian awal setelah semua kabel terhubung, perhatikan dengan seksama tanda-tanda bahaya yang mungkin muncul. Jika Anda mencium bau plastik terbakar, melihat kepulan asap tipis, merasakan kabel yang mendadak sangat panas saat disentuh, atau sekering langsung putus begitu sakelar dinyalakan, segera matikan kunci kontak dan cabut sekering utama. Tanda-tanda ini menunjukkan adanya hubungan pendek arus listrik atau kesalahan fatal dalam pemetaan pin relay yang harus segera diperiksa ulang.
Sangat dilarang keras untuk memotong kabel utama (main harness) bawaan pabrik secara sembarangan tanpa memahami diagram kelistrikan motor Anda. Memotong kabel utama tidak hanya merusak estetika dan kerapian, tetapi juga dapat mengganggu kinerja sensor-sensor elektronik sensitif pada motor modern. Sebagai alternatif yang jauh lebih aman, gunakan konektor cabang tanpa kupas (T-tap connector) atau buatlah soket adaptor tambahan yang bersifat plug-and-play.
Kondisi kelistrikan pada motor modern saat ini jauh lebih kompleks dibandingkan motor generasi terdahulu. Jika sepeda motor Anda sudah dilengkapi dengan sistem komunikasi data seperti CAN-bus atau modul kontrol elektronik tubuh (Body Control Module/BCM) yang sensitif, penambahan beban arus atau modifikasi jalur kabel secara manual dapat memicu kode kesalahan (error code) pada panel instrumen atau bahkan merusak komputer motor (ECU). Jika Anda menghadapi sistem kelistrikan yang rumit seperti ini, sangat disarankan untuk menghentikan pengerjaan mandiri dan menyerahkan pemasangan kepada bengkel spesialis kelistrikan yang memiliki peralatan diagnostik lengkap.
Verifikasi Pemasangan dan Pengujian Akhir
Setelah seluruh rangkaian kabel terpasang dengan rapi dan aman, langkah berikutnya adalah melakukan verifikasi dan pengujian akhir secara menyeluruh sebelum Anda menutup kembali bodi motor.
Gunakan multimeter digital untuk mengukur tegangan listrik yang sampai ke soket lampu Bi-LED saat lampu dinyalakan dan mesin motor dalam kondisi hidup. Tegangan yang terukur pada soket lampu harus stabil dan nilainya harus mendekati tegangan aki (minimal 13 Volt ke atas). Jika terjadi penurunan tegangan yang signifikan (misalnya terukur di bawah 12 Volt), periksa kembali kualitas sambungan kabel, ketebalan kabel yang digunakan, atau pastikan titik ground tidak terhalang oleh lapisan cat tebal atau karat.
Lakukan pengujian fungsional pada seluruh fitur lampu Bi-LED Anda. Pastikan transisi antara lampu dekat (low beam) dan lampu jauh (high beam) bekerja dengan responsif tanpa ada jeda atau kedipan yang tidak wajar. Periksa juga fungsi solenoid cut-off pada proyektor Bi-LED untuk memastikan pola penyebaran cahaya tidak menyilaukan pengendara dari arah berlawanan dan batas garis cahaya (cut-off) terlihat tajam dan sejajar.
Langkah verifikasi terakhir yang tidak kalah penting adalah memeriksa adanya kebocoran arus (parasitic draw) saat kunci kontak motor berada dalam posisi mati (OFF). Atur multimeter pada mode pengukuran arus (miliampere) dan hubungkan secara seri pada terminal aki. Pastikan tidak ada arus listrik yang mengalir keluar saat motor mati. Jika terdeteksi adanya aliran arus yang terus-menerus, hal itu menandakan relay Anda mengalami kegagalan (stuck ON) atau ada kesalahan jalur kabel yang dapat membuat aki motor Anda tekor atau habis total dalam waktu singkat saat motor diparkir.
Frequently Asked Questions (FAQ)
Apakah relay bisa dipasang tanpa sekering (fuse)?
Sangat tidak disarankan dan berbahaya. Sekering adalah pengaman utama dalam sistem kelistrikan. Jika terjadi hubungan pendek (korsleting) pada jalur lampu Bi-LED atau relay, arus listrik dari aki akan melonjak tanpa kendali. Tanpa sekering untuk memutus arus, kabel akan meleleh dengan cepat, merusak komponen elektronik lain, bahkan dapat memicu kebakaran pada bodi motor. Selalu pasang sekering dengan kapasitas yang sesuai pada jalur utama dari aki.
Mengapa lampu Bi-LED tetap redup meski sudah menggunakan relay?
Jika lampu tetap redup, periksa beberapa faktor kritis. Pertama, pastikan ukuran kabel yang digunakan cukup tebal (minimal AWG 16 atau 1.25 mm²); kabel yang terlalu tipis membatasi aliran arus. Kedua, periksa titik koneksi ground (massa). Koneksi ground yang kendor, kotor, atau terpasang pada rangka yang berkarat/bercat tebal akan menciptakan hambatan tinggi. Ketiga, pastikan kondisi aki dan sistem pengisian (kiprok) dalam keadaan prima; jika pasokan daya dari motor memang sudah lemah, relay tidak dapat meningkatkan tegangan yang turun dari sumbernya.
Apakah memasang relay akan menghanguskan garansi resmi motor?
Secara umum, diler resmi memiliki kebijakan ketat mengenai modifikasi kelistrikan. Jika Anda memotong atau mengupas kabel utama (main harness) bawaan pabrik, garansi sistem kelistrikan motor hampir pasti akan hangus. Untuk menghindari hal ini, gunakan metode pemasangan non-destruktif seperti soket tancap (plug-and-play) yang memanfaatkan konektor bawaan tanpa merusak kabel asli. Jika Anda perlu melakukan klaim garansi ke diler resmi, sebaiknya kembalikan sistem kelistrikan ke kondisi standar terlebih dahulu.
