Memasang lampu LED fleksibel 12 volt pada spion motor adalah salah satu cara populer untuk meningkatkan visibilitas sekaligus estetika berkendara. Agar modifikasi ini aman dan tidak memicu korsleting, Anda harus memahami jalur kelistrikan motor serta teknik penyambungan kabel yang benar. Pemasangan yang sembarangan berisiko merusak sistem kelistrikan utama, membuat aki cepat tekor, atau bahkan memicu kebakaran akibat arus pendek.
Proses instalasi ini sebenarnya dapat dilakukan sendiri di rumah jika Anda memiliki peralatan dasar dan ketelitian. Kuncinya terletak pada pemilihan komponen yang berkualitas, perutean kabel yang rapi agar tidak terjepit saat stang berbelok, dan pengambilan sumber daya listrik yang tepat. Panduan ini akan membantu Anda melakukan pemasangan langkah demi langkah dengan standar keamanan kelistrikan yang baik.
Persiapan Alat dan Bahan untuk Pemasangan yang Aman
Sebelum membongkar bagian bodi motor, mempersiapkan semua peralatan dan bahan berkualitas adalah langkah krusial. Kelengkapan alat tidak hanya mempercepat proses kerja, tetapi juga memastikan setiap sambungan kabel terlindungi secara maksimal dari guncangan dan cuaca ekstrem.

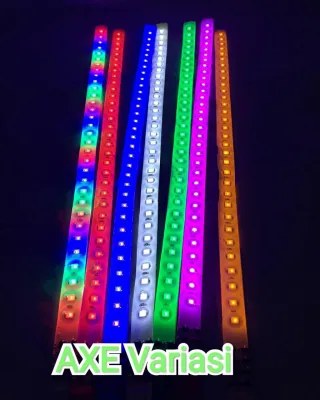

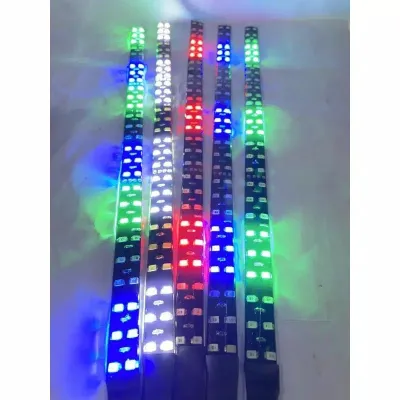

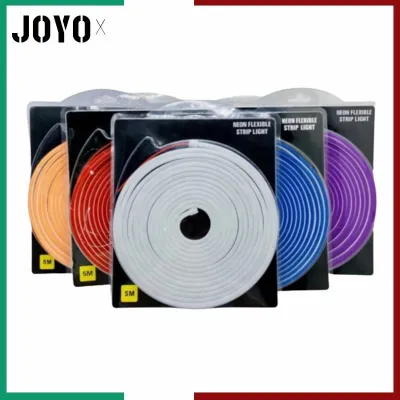

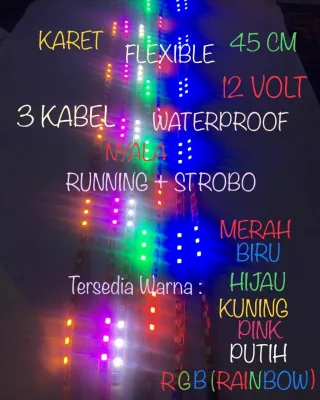

Produk yang disebutkan dalam panduan ini
Harga dapat berubah. Lihat halaman produk untuk harga terbaru.
Komponen utama yang wajib Anda pilih adalah lampu led fleksibel 12 volt yang memiliki spesifikasi tahan air (minimal sertifikasi IP65 atau IP67). Karena letak spion berada di luar dan sepenuhnya terpapar cuaca, lampu tanpa perlindungan air yang memadai akan cepat mati atau mengalami korsleting saat terkena air hujan atau ketika motor dicuci.
Berikut adalah daftar peralatan kerja yang perlu Anda siapkan di area kerja:
- Multimeter digital: Digunakan untuk mengukur tegangan baterai (aki) dan mencari kabel arus positif (ACC) setelah kunci kontak.
- Tang potong dan tang pengupas kabel: Untuk memotong serta mengupas isolator kabel dengan rapi tanpa merusak serabut tembaga di dalamnya.
- Solder dan timah (opsional): Sangat disarankan untuk menyambung sambungan kabel secara permanen agar tidak mudah lepas akibat getaran mesin.
- Obeng plus dan minus: Untuk membuka sekrup bodi motor atau melepas spion jika diperlukan.
Selain peralatan di atas, Anda juga membutuhkan beberapa material pendukung untuk menjamin keamanan jangka panjang:
- Selotip bakar (heat shrink tube): Pelindung sambungan kabel yang jauh lebih aman dan rapi dibandingkan selotip hitam biasa.
- Isolasi listrik berkualitas tinggi: Untuk membungkus area kabel yang rentan gesekan.
- Kabel ties (zip ties): Untuk mengikat kabel di sepanjang tangkai spion dan rangka motor agar tidak menjuntai.
- Silikon sealant bening: Untuk menutup ujung potongan lampu LED fleksibel agar air tidak merembes masuk ke sirkuit internal.
- Sekring (fuse) inline 2A hingga 5A: Komponen pengaman wajib untuk memutus arus jika terjadi hubungan pendek pada jalur lampu tambahan.
Sebelum melakukan pembelian lampu atau memulai pemasangan, lakukan verifikasi tegangan baterai motor Anda terlebih dahulu menggunakan multimeter. Hubungkan probe multimeter ke terminal aki dalam kondisi mesin mati. Pastikan tegangan menunjukkan angka di kisaran 12,4 hingga 12,8 Volt, yang menandakan bahwa sistem kelistrikan motor Anda memang mengadopsi sistem 12V standar dan aki dalam kondisi sehat untuk menerima beban tambahan.
Langkah Fisik: Menempelkan LED dan Merutekan Kabel di Spion
Proses fisik pemasangan dimulai dari penempatan lampu pada rumah (housing) spion hingga mengarahkan kabel masuk ke dalam bodi motor. Kesalahan dalam penempatan atau penarikan kabel dapat membuat lampu mudah terkelupas atau kabel putus akibat gerakan kemudi.
Membersihkan Permukaan dan Menempelkan LED
Daya rekat perekat dua sisi (double tape) bawaan lampu LED sangat bergantung pada kebersihan permukaan plastik spion. Sebelum menempelkan lampu, bersihkan seluruh permukaan housing spion menggunakan cairan pembersih khusus atau alkohol isopropil untuk menghilangkan sisa debu, minyak, dan semir plastik. Pastikan Anda memeriksa petunjuk perawatan dari pabrikan spion untuk memastikan cairan pembersih yang digunakan aman dan tidak merusak atau memudarkan material plastik spion.
Setelah permukaan spion benar-benar kering dan bebas minyak, kelupas lapisan pelindung perekat pada lampu LED fleksibel secara perlahan. Tempelkan lampu mengikuti kontur atau lekukan spion sesuai dengan desain estetika yang Anda inginkan. Tekan dengan lembut di sepanjang jalur lampu agar perekat menempel secara merata ke seluruh permukaan plastik.
Saat menempelkan lampu, hindari menekuk lampu led fleksibel 12 volt secara paksa atau membuat sudut patah yang tajam (kurang dari 90 derajat). Tekukan yang terlalu ekstrem dapat merusak jalur sirkuit tembaga tipis di dalam silikon fleksibel, yang akan menyebabkan sebagian atau seluruh lampu LED mati total saat dialiri arus listrik.
Merutekan Kabel Sepanjang Tangkai Spion
Setelah lampu terpasang dengan kokoh, langkah selanjutnya adalah merapikan kabel bawaan lampu agar tidak mengganggu pandangan atau estetika motor. Susurkan kabel secara perlahan di bagian bawah atau bagian belakang tangkai spion agar posisinya tersembunyi dari pandangan depan.
Gunakan kabel ties berukuran kecil atau isolasi hitam berkualitas tinggi untuk mengikat kabel tersebut pada tangkai spion dengan interval sekitar 5 hingga 10 sentimeter. Pastikan ikatan cukup kuat sehingga kabel tidak bergeser saat motor melaju kencang, namun jangan mengikatnya terlalu kencang hingga menjepit atau merusak isolator kabel.
Hal terpenting dalam tahap ini adalah menyisakan sedikit kelonggaran kabel atau “service loop” di dekat area engsel atau persendian spion. Kelonggaran ini sangat krusial agar spion tetap dapat dilipat saat parkir atau diatur sudut pandangnya secara bebas tanpa menarik kabel secara paksa yang dapat menyebabkan kabel putus di dalam.
Menurunkan Kabel ke Area Baterai atau Kunci Kontak
Dari tangkai spion, kabel harus diarahkan masuk ke dalam batok stang atau bodi depan motor menuju sumber listrik. Jalur terbaik untuk merutekan kabel ini adalah dengan mengikuti jalur kabel utama (main harness) bawaan pabrik yang sudah ada. Mengikuti jalur pabrikan memastikan kabel tambahan ikut bergerak secara aman seiring dengan pergerakan stang kemudi.
Selama proses penurunan kabel, ada beberapa area berbahaya yang wajib Anda hindari demi keselamatan berkendara:
- Area kemudi yang berputar (steering stem): Pastikan kabel tidak terjepit di antara segitiga suspensi atau komstir saat stang dibelokkan penuh ke kanan dan ke kiri.
- Kabel rem dan kabel gas: Jangan mengikat kabel lampu pada kabel mekanis yang bergerak aktif karena dapat mengganggu fungsi pengereman atau akselerasi.
- Area bersuhu tinggi: Hindari merutekan kabel dekat dengan blok mesin bagian atas atau jalur knalpot untuk mencegah isolator kabel meleleh.
Koneksi Kelistrikan: Cara Menyambung ke Sumber Daya 12V
Bagian kelistrikan adalah inti dari keamanan modifikasi ini. Menyambungkan kabel dengan metode yang keliru tidak hanya dapat merusak lampu LED baru Anda, tetapi juga berisiko merusak komponen kelistrikan sensitif lainnya pada sepeda motor.
Memilih Sumber Daya: Kunci Kontak atau Sakelar Terpisah
Ada dua metode utama yang dapat Anda pilih untuk mengambil arus listrik 12 Volt pada sepeda motor Anda:
- Opsi 1: Menyambung ke kabel ACC (Kunci Kontak): Metode ini sangat direkomendasikan karena lampu LED hanya akan menyala atau mendapatkan daya ketika kunci kontak motor diputar ke posisi "ON". Saat kunci kontak diputar ke posisi "OFF", aliran listrik langsung terputus secara otomatis. Keuntungan utamanya adalah Anda tidak perlu khawatir lampu akan terus menyala saat motor diparkir, sehingga risiko aki soak atau tekor dapat dihindari sepenuhnya. Anda dapat menemukan kabel ACC ini di area belakang soket kunci kontak atau pada jalur lampu senja menggunakan multimeter.
- Opsi 2: Menggunakan sakelar tambahan (Toggle Switch): Jika Anda ingin mengontrol lampu LED secara independen, Anda bisa menambahkan sakelar toggle khusus yang dipasang di area stang. Sakelar ini dipasang di antara kabel arus positif dan lampu LED. Dengan opsi ini, Anda dapat mematikan lampu LED di siang hari dan hanya menyalakannya saat malam hari atau dalam kondisi berkabut.
Satu hal yang menjadi larangan keras dalam modifikasi kelistrikan adalah menyambungkan kabel positif lampu LED secara langsung ke terminal positif baterai (aki) tanpa melalui sakelar atau sekring pengaman. Sambungan langsung seperti ini akan membuat lampu terus dialiri arus standby, yang tidak hanya membuat aki cepat habis, tetapi juga sangat berbahaya jika terjadi hubungan pendek saat motor ditinggalkan pemiliknya.
Pemasangan Sekring (Fuse) dan Isolasi Kabel
Untuk mencegah risiko kebakaran akibat arus berlebih (overcurrent) atau hubungan pendek, pemasangan sekring inline (sekring tabung atau sekring tancap) adalah hal yang wajib dilakukan. Pasang rumah sekring inline pada kabel positif tambahan sedekat mungkin dengan titik pengambilan sumber daya utama (sebelum masuk ke sakelar atau lampu LED). Gunakan sekring dengan kapasitas kecil, berkisar antara 2 Ampere hingga 5 Ampere, karena konsumsi daya lampu LED fleksibel umumnya sangat rendah.
Saat menyambung kabel, hindari metode menyambung yang hanya sekadar melilitkan ujung tembaga lalu membungkusnya dengan isolasi hitam biasa. Sambungan yang longgar sangat rentan terlepas akibat getaran mesin yang konstan, dan isolasi biasa mudah mengelupas saat terkena panas di dalam bodi motor.
Gunakan konektor crimp yang sesuai, atau lakukan penyolderan pada titik sambungan kabel untuk memastikan koneksi yang solid dan permanen. Setelah disolder, tutup sambungan tersebut menggunakan selotip bakar (heat shrink tube). Panaskan selotip bakar menggunakan korek api atau heat gun hingga menyusut dan membungkus sambungan dengan rapat, kedap udara, serta tahan terhadap air.
Kapan Harus Berhenti dan Memanggil Profesional
Meskipun pemasangan ini dapat dilakukan secara mandiri, Anda harus mengenali batasan kemampuan diri demi keselamatan berkendara. Segera hentikan pekerjaan mandiri Anda dan konsultasikan dengan mekanik atau bengkel spesialis kelistrikan motor jika Anda menemui kondisi berikut:
- Kabel bawaan pada motor Anda sudah dalam kondisi getas, terkelupas, atau banyak sambungan tidak rapi dari modifikasi sebelumnya.
- Anda kesulitan mengidentifikasi kabel arus positif (ACC) menggunakan multimeter, atau hasil pengukuran tegangan tidak stabil.
- Anda tidak memiliki peralatan keselamatan kelistrikan yang memadai atau merasa ragu dengan kualitas sambungan yang Anda buat.
Membawa motor ke bengkel profesional jauh lebih aman dan bijaksana daripada memaksakan instalasi yang berisiko merusak komponen mahal seperti ECU (Electronic Control Unit) atau spul magnet motor Anda.
Pengujian, Waterproofing, dan Perawatan Berkala
Setelah semua sambungan kabel terpasang dengan rapi, jangan langsung menutup bodi motor. Anda perlu melakukan pengujian fungsi dan menerapkan langkah perlindungan ekstra terhadap cuaca tropis basah di Indonesia.
Mulailah dengan melakukan pengujian kelistrikan. Putar kunci kontak ke posisi “ON” dan nyalakan lampu LED fleksibel Anda. Perhatikan dengan saksama apakah cahaya yang dihasilkan stabil dan terang merata. Jika Anda melihat adanya kedipan abnormal (flickering) atau lampu redup saat mesin motor dihidupkan, segera matikan sistem dan periksa kembali setiap sambungan kabel. Kedipan biasanya menandakan adanya sambungan yang longgar atau kabel massa (negatif) yang tidak menempel dengan sempurna pada rangka motor atau terminal negatif aki.
Langkah berikutnya yang tidak kalah penting adalah melakukan waterproofing tambahan. Lampu LED fleksibel yang dipotong umumnya memiliki bagian ujung sirkuit yang terbuka tanpa pelindung. Aplikasikan silikon sealant bening pada ujung potongan lampu LED tersebut serta pada celah masuknya kabel ke dalam housing lampu. Langkah ini akan mencegah air hujan atau air bertekanan saat mencuci motor merembes masuk ke dalam sirkuit LED yang dapat memicu korosi dan kerusakan dini.
Untuk perawatan berkala, lakukan pengecekan visual secara rutin minimal setiap beberapa bulan sekali. Periksa kondisi fisik isolasi kabel di sepanjang tangkai spion untuk memastikan tidak ada bagian yang mengelupas akibat gesekan atau paparan sinar matahari langsung. Saat membersihkan motor, hindari menyemprotkan air bertekanan tinggi secara langsung ke arah lampu LED fleksibel dan sambungan kabelnya agar pelindung sealant tidak terkelupas.
Kesalahan Fatal yang Harus Dihindari Saat Modifikasi Kelistrikan
Banyak kegagalan modifikasi kelistrikan pada sepeda motor disebabkan oleh kelalaian kecil yang berujung fatal. Mengetahui kesalahan-kesalahan umum ini akan membantu Anda bekerja dengan lebih waspada dan aman.
- Kesalahan 1: Mengupas kabel utama motor secara sembarangan: Banyak orang memotong atau mengupas isolator kabel utama bawaan pabrik (system harness) secara kasar hanya untuk melilitkan kabel baru. Tindakan ini sangat merusak dan membuat kabel bawaan rentan teroksidasi serta putus. Sebaiknya gunakan konektor cabang khusus seperti posi-tap atau t-tap connector yang memungkinkan pengambilan arus tanpa harus merusak struktur inti kabel utama.
- Kesalahan 2: Mengabaikan pemasangan sekring pengaman: Menganggap remeh fungsi sekring adalah kesalahan yang paling sering memicu kebakaran motor. Tanpa adanya sekring inline, jika terjadi hubungan pendek pada lampu LED tambahan, arus listrik yang sangat besar dari aki akan terus mengalir tanpa batas. Hal ini akan membuat kabel tambahan memanas dalam hitungan detik, melelehkan kabel di sekitarnya, dan memicu percikan api yang dapat menyambar tangki bahan bakar.
- Kesalahan 3: Memilih warna lampu atau pola kedip yang melanggar hukum: Memasang lampu dengan warna biru, hijau, atau menggunakan modul strobo yang berkedip cepat pada spion sangat tidak disarankan. Selain melanggar peraturan lalu lintas yang berlaku di Indonesia, lampu yang terlalu terang atau berkedip di area spion dapat menyilaukan pandangan Anda sendiri saat berkendara di malam hari serta mengganggu konsentrasi pengendara lain dari arah berlawanan, yang meningkatkan risiko kecelakaan.
Pertanyaan yang Sering Diajukan (FAQ)
Apakah memasang lampu LED tambahan di spion motor legal di Indonesia?
Secara umum, aturan mengenai modifikasi lampu kendaraan diatur dalam Undang-Undang Nomor 22 Tahun 2009 tentang Lalu Lintas dan Angkutan Jalan (UU LLAJ) serta Peraturan Pemerintah Nomor 55 Tahun 2012 tentang Kendaraan. Regulasi tersebut menetapkan standar warna lampu kendaraan demi keselamatan bersama, seperti lampu utama berwarna putih atau kuning muda, dan lampu penunjuk arah (sen) berwarna kuning tua dengan sinar kelap-kelip.
Pemasangan lampu hiasan tambahan pada spion motor dapat dikategorikan legal asalkan tidak mengganggu fungsi lampu utama dan tidak menyilaukan pengendara lain. Sangat dilarang menggunakan lampu berwarna merah di bagian depan atau spion, serta warna biru atau hijau yang menyerupai kendaraan petugas kepolisian atau darurat. Gunakan lampu dengan mode cahaya statis (tidak berkedip/strobo) dan pastikan arah sorotannya tidak langsung mengarah ke mata pengendara lain agar Anda terhindar dari sanksi tilang saat pemeriksaan di jalan raya.
Berapa daya maksimal yang aman untuk lampu LED spion?
Lampu led fleksibel 12 volt yang umum dijual di pasaran memiliki konsumsi daya yang sangat rendah, biasanya berkisar antara 2 Watt hingga 8 Watt per meter. Untuk ukuran spion motor yang umumnya hanya membutuhkan panjang lampu sekitar 10 hingga 20 sentimeter, daya yang dikonsumsi sangatlah kecil (kurang dari 2 Watt).
Beban kelistrikan yang sangat kecil ini sepenuhnya aman bagi sistem pengisian sepeda motor standar, baik tipe karburator maupun injeksi. Sistem spul (stator) dan kiprok (regulator) motor 12V umumnya memiliki cadangan kapasitas daya yang cukup untuk menangani beban tambahan sekecil ini. Namun, pastikan Anda tidak menumpuk terlalu banyak aksesoris kelistrikan lain secara bersamaan agar total konsumsi daya tidak melebihi kapasitas pengisian aki motor Anda.
