Memasang konektor aki ke usb pada sepeda motor merupakan solusi praktis bagi pengendara yang sering melakukan perjalanan jauh, melakukan touring, atau bekerja sebagai pengemudi ojek online. Dengan adanya soket pengisi daya ini, Anda tidak perlu khawatir kehabisan baterai ponsel pintar, kamera aksi, atau perangkat GPS di tengah jalan. Namun, pemasangan komponen kelistrikan tambahan ini tidak boleh dilakukan secara sembarangan karena dapat memicu korsleting atau merusak komponen elektronik sensitif pada motor Anda.
Untuk memastikan pemasangan berjalan aman, Anda harus memahami prinsip dasar kelistrikan searah (DC) pada sepeda motor. Kesalahan kecil seperti kabel yang terkelupas atau tidak dipasangnya pengaman arus dapat berujung pada kerusakan fatal, mulai dari aki yang tekor hingga risiko kebakaran pada kompartemen mesin. Oleh karena itu, panduan ini akan membahas langkah demi langkah instalasi yang aman, rapi, dan sesuai dengan standar keselamatan otomotif.
Sebelum Anda melakukan modifikasi kelistrikan ini, sangat penting untuk memeriksa buku manual pemilik sepeda motor Anda serta petunjuk resmi dari produsen modul USB yang akan dipasang. Pastikan spesifikasi tegangan, dimensi dudukan, dan penempatan komponen tidak melanggar ketentuan garansi kendaraan atau memengaruhi aspek keselamatan berkendara. Jika terdapat ketidaksesuaian instruksi antara manual motor dan produk USB, atau jika Anda merasa ragu dengan kemampuan teknis Anda, segera hentikan proses instalasi dan konsultasikan dengan mekanik profesional atau bengkel resmi terdekat untuk menghindari kerusakan sistem kelistrikan yang fatal.

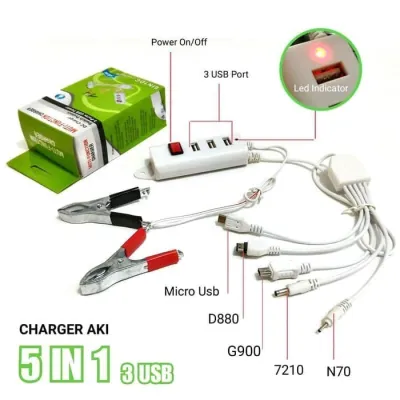

Produk yang disebutkan dalam panduan ini
Harga dapat berubah. Lihat halaman produk untuk harga terbaru.
Persiapan Alat dan Bahan untuk Pemasangan
Sebelum memulai proses instalasi konektor aki ke usb, langkah pertama yang sangat krusial adalah memilih modul charger USB yang berkualitas tinggi. Sangat disarankan untuk memilih modul yang memiliki sertifikasi tahan air (waterproof) dengan penutup karet yang rapat, mengingat komponen ini akan terpapar cuaca luar secara langsung. Selain itu, pastikan modul tersebut dilengkapi dengan fitur perlindungan pintar berupa smart IC yang berfungsi memutus arus secara otomatis jika terjadi kelebihan beban atau panas berlebih pada perangkat yang sedang diisi dayanya.
Persiapkan juga peralatan kerja yang memadai agar proses penyambungan kabel dapat dilakukan dengan presisi. Anda akan membutuhkan obeng plus dan minus untuk membuka bodi motor serta melepas sekrup terminal aki. Sediakan tang crimping khusus untuk memasang sepatu kabel, alat pemotong kabel yang tajam, multimeter digital untuk mengukur tegangan, serta beberapa buah cable ties (pengikat kabel) untuk merapikan jalur kabel setelah selesai dipasang.
Untuk bahan pendukung, Anda memerlukan soket USB motor berkualitas, kabel tambahan berisolasi tebal jika kabel bawaan modul terlalu pendek, dan terminal ring (sepatu kabel) berukuran pas dengan baut terminal aki Anda. Jangan lupa menyiapkan selotip bakar (heat shrink tube) atau isolasi listrik hitam berkualitas tinggi untuk membungkus sambungan kabel. Bahan yang paling wajib dan tidak boleh dilewatkan adalah sekring inline (inline fuse) beserta rumah sekringnya yang akan bertindak sebagai pengaman utama sirkuit baru ini.
Perlu ditekankan kembali bahwa memasang konektor USB langsung ke aki tanpa menyertakan sekring inline merupakan kecerobohan besar yang sangat berbahaya. Tanpa adanya sekring, jika terjadi hubungan arus pendek atau korsleting di sepanjang kabel USB, arus listrik yang sangat besar dari aki akan langsung membakar kabel tersebut dan berpotensi merusak ECU (Engine Control Unit) atau sistem kelistrikan utama motor. Sekring berfungsi sebagai pemutus arus darurat yang akan putus terlebih dahulu sebelum kerusakan menjalar ke komponen vital lainnya.
Langkah-langkah Memasang Konektor Aki ke USB di Motor
Melakukan modifikasi kelistrikan ringan pada sepeda motor membutuhkan ketelitian tinggi, kesabaran, dan lingkungan kerja yang mendukung. Pastikan Anda melakukan pekerjaan ini di area yang terang, kering, dan memiliki ventilasi yang baik agar Anda dapat melihat detail kabel dengan jelas. Sebelum menyentuh bagian kelistrikan apa pun, pastikan mesin motor dalam kondisi mati total dan biarkan mesin mendingin terlebih dahulu untuk menghindari risiko luka bakar akibat menyentuh bagian mesin yang panas.
Memutus Aliran Listrik dan Menentukan Titik Sambung
Langkah Keamanan Utama: Sebelum Anda mulai memasang kabel atau memotong jalur kelistrikan, Anda wajib memutuskan aliran listrik utama dari aki motor. Selalu lepas kabel pada kutub negatif (berwarna hitam) terlebih dahulu menggunakan obeng yang sesuai, baru kemudian lepas kabel positif jika diperlukan. Prosedur ini sangat penting untuk mencegah terjadinya percikan api atau hubungan arus pendek apabila kunci kontak tidak sengaja menyala atau jika obeng logam yang Anda gunakan menyentuh bodi motor (massa) saat sedang mengendurkan baut positif.
Setelah aliran listrik aman, tentukan lokasi penempatan soket USB yang paling ideal pada motor Anda. Pilihlah area di sekitar kemudi atau dashboard depan yang mudah dijangkau saat berkendara, namun tidak menghalangi ruang gerak setang saat dibelokkan penuh ke kanan maupun ke kiri. Pastikan juga posisi lubang soket USB menghadap ke bawah atau terlindung dari paparan air hujan langsung serta cipratan air dari roda depan untuk meminimalkan risiko masuknya air ke dalam sirkuit saat motor digunakan atau dicuci.
Menyambung Kabel Positif (dengan Sekring) dan Negatif
Kabel Positif (Merah): Hubungkan kabel positif dari modul USB ke kutub positif aki motor Anda. Aturan kritis yang wajib Anda patuhi adalah memasang sekring inline pada jalur kabel positif ini, dengan posisi sedekat mungkin dengan kutub aki (jarak ideal berkisar antara 10 hingga 15 sentimeter dari terminal positif aki). Penempatan sekring yang dekat dengan sumber daya ini memastikan bahwa seluruh bentangan kabel USB ke depan akan langsung terlindungi jika terjadi gesekan yang merusak kulit kabel di kemudian hari.
Kabel Negatif (Hitam): Hubungkan kabel negatif dari modul USB ke kutub negatif aki motor, atau Anda juga bisa menyambungkannya ke baut bodi motor (ground/chassis). Jika Anda memilih menyambungkannya ke bodi motor, pastikan area baut tersebut bersih dari karat, kotoran, atau lapisan cat tebal yang dapat menghambat hantaran arus listrik. Hubungan massa yang buruk sering kali menjadi penyebab utama pengisian daya USB menjadi tidak stabil atau bahkan tidak berfungsi sama sekali.
Teknik Sambungan: Untuk menjamin kekuatan sambungan secara mekanis dan elektrikal, hindari kebiasaan melilitkan ujung kabel tembaga secara langsung ke baut aki. Gunakan terminal ring (sepatu kabel) yang sesuai dengan ukuran kabel, lalu jepit dengan kuat menggunakan tang crimping hingga benar-benar kencang. Setelah itu, bungkus seluruh area sambungan kupasan kabel menggunakan selotip bakar (heat shrink tube) dan panaskan perlahan hingga mengerut rapat guna melindungi sambungan dari kelembapan udara, getaran mesin, dan risiko korosi.
Merapikan Jalur Kabel dan Mengamankan Sambungan
Setelah semua sambungan terpasang dengan kuat, langkah berikutnya adalah merapikan penataan kabel dari aki menuju ke area setang depan. Lakukan penjaluran (routing) kabel dengan mengikuti jalur kabel utama bawaan pabrik motor Anda. Ikat kabel baru tersebut menggunakan cable ties pada beberapa titik rangka motor agar kabel tidak menjuntai, bergetar, atau bergeser saat motor melaju di jalanan yang rusak.
Zona Bahaya: Anda harus sangat berhati-hati dan menjauhkan jalur kabel USB ini dari area-area yang bersuhu tinggi seperti blok silinder mesin, pipa knalpot, radiator, atau selang radiator. Selain itu, hindari melewatkan kabel di dekat bagian motor yang bergerak aktif seperti suspensi depan, mekanisme setang kemudi, rantai, atau kipas radiator yang berputar. Kabel yang terkena panas tinggi dapat meleleh dan memicu korsleting, sementara kabel yang terjepit bagian bergerak dapat putus seketika.
Saat merapikan kabel di sekitar area setang kemudi, berikan sedikit kelonggaran (slack) pada kabel tersebut. Jangan mengikat kabel terlalu tegang pada setang motor. Pastikan ada sisa panjang kabel yang cukup agar kabel tidak tertarik kencang atau membatasi pergerakan kemudi saat Anda membelokkan setang hingga mentok ke kanan dan ke kiri. Kabel yang terlalu tegang rentan putus di bagian dalam isolasinya akibat tarikan yang terjadi terus-menerus saat berkendara.
Pengujian Akhir dan Pencegahan Aki Soak
Setelah seluruh jalur kabel terpasang dengan rapi dan aman, Anda dapat memasang kembali kabel negatif aki yang sebelumnya dilepas. Sebelum mencolokkan ponsel pintar Anda, lakukan verifikasi kelistrikan terlebih dahulu menggunakan multimeter digital. Atur multimeter pada skala tegangan DC, lalu ukur tegangan pada lubang port USB saat mesin motor mati maupun saat mesin menyala; tegangan output yang aman dan normal harus berada di kisaran stabil antara 5 Volt hingga 5,2 Volt. Jika tegangan sesuai, Anda bisa mencoba mencolokkan perangkat elektronik seperti ponsel atau power bank untuk memastikan indikator pengisian daya berjalan dengan normal.
Satu hal penting yang wajib dipahami oleh setiap pengendara adalah konsep koneksi langsung (direct battery). Jika Anda menghubungkan kabel konektor aki ke usb secara langsung ke kutub aki tanpa melalui kunci kontak, maka port USB tersebut akan terus dialiri arus listrik 12 Volt secara terus-menerus meskipun kunci kontak motor sudah diputar ke posisi OFF. Kondisi ini menuntut kedisiplinan tinggi dari Anda sebagai pengguna untuk selalu mencabut kabel charger atau perangkat elektronik saat motor diparkir dalam waktu lama.
Meskipun tidak ada perangkat yang dicolokkan, beberapa modul USB murah atau berkualitas rendah tetap memiliki arus bocor (parasitic draw) yang cukup besar karena sirkuit internalnya terus bekerja mengubah tegangan 12V aki menjadi 5V USB. Arus bocor yang kecil ini jika dibiarkan selama beberapa hari saat motor tidak digunakan, perlahan-lahan akan menguras daya aki hingga habis total (soak). Oleh karena itu, sangat disarankan untuk mencabut sekring inline jika Anda berencana meninggalkan sepeda motor di garasi dalam jangka waktu lebih dari satu minggu tanpa dinyalakan.
Troubleshooting Masalah Umum Kelistrikan USB
Jika setelah pemasangan Anda mendapati bahwa port USB tidak menyala atau perangkat elektronik Anda tidak mengisi daya, jangan panik dan mulailah melakukan diagnosis secara sistematis. Langkah pertama adalah memeriksa kondisi fisik sekring inline yang terpasang pada kabel positif; lihat apakah kawat di dalam sekring tersebut putus atau tidak. Jika sekring putus, ganti dengan sekring cadangan yang memiliki ukuran ampere yang sama, lalu periksa kembali apakah ada bagian kabel yang terkelupas dan menyentuh bodi motor yang menjadi penyebab putusnya sekring tersebut.
Apabila sekring dalam kondisi baik namun daya tetap tidak mengalir, periksa polaritas sambungan kabel Anda untuk memastikan kabel merah terhubung ke positif dan kabel hitam terhubung ke negatif atau ground. Periksa juga kekencangan baut pada terminal aki dan pastikan tidak ada karat atau kotoran yang menghalangi aliran arus listrik. Sambungan yang longgar akibat getaran motor sering kali menjadi penyebab utama arus listrik terputus-putus atau hilang sama sekali saat motor sedang dikendarai.
Jika Anda mendeteksi port USB terasa sangat panas saat digunakan atau bahkan mengeluarkan bau gosong, segera cabut perangkat elektronik Anda dan lepaskan sekring inline dari rumahnya untuk memutus aliran listrik dengan cepat. Gejala panas berlebih atau bau gosong ini merupakan indikasi kuat terjadinya beban berlebih (overload), korsleting internal pada modul charger USB, atau adanya kabel positif yang terjepit rangka besi motor hingga terkelupas. Jangan mencoba menggunakan port USB tersebut kembali sebelum Anda mengganti modul charger dengan yang baru atau memperbaiki kerusakan kabel yang terjadi.
Masalah lain yang sering dikeluhkan adalah aki motor yang mendadak cepat soak setelah pemasangan konektor USB ini. Untuk memastikannya, Anda dapat menggunakan multimeter digital yang diatur pada mode pengukuran arus (Ampere) untuk mengukur arus bocor (dark current) saat kunci kontak motor dalam posisi mati. Jika multimeter menunjukkan angka arus bocor yang signifikan (biasanya di atas 0,1 Ampere atau 100 mA), ini menandakan sirkuit internal modul USB Anda terus mengonsumsi daya aki secara berlebihan saat motor mati, yang berarti Anda harus mengganti modul tersebut dengan modul berkualitas lebih baik atau mengubah jalur kelistrikannya melalui kunci kontak.
Pertanyaan yang Sering Diajukan (FAQ)
Apakah aman memasang USB langsung ke aki motor?
Pemasangan konektor aki ke usb secara langsung ke aki motor sebenarnya aman untuk dilakukan, dengan catatan Anda menggunakan modul charger yang berkualitas tinggi, menggunakan kabel berisolasi tebal, dan wajib memasang sekring inline sebagai pengaman arus. Namun, Anda harus tetap waspada terhadap risiko aki soak karena port USB akan terus aktif meskipun kunci kontak motor mati. Jika Anda sering lupa mencabut perangkat atau jika modul USB Anda memiliki arus bocor yang tinggi, daya aki motor Anda dapat terkuras habis dalam waktu singkat saat motor diparkir lama.
Berapa ukuran sekring yang tepat untuk USB motor?
Ukuran sekring yang ideal untuk dipasang pada jalur USB motor umumnya berkisar antara 2 Ampere hingga 5 Ampere. Ukuran ini sudah sangat mumpuni untuk mengamankan sirkuit pengisian daya ponsel pintar, GPS, atau kamera aksi yang biasanya hanya membutuhkan arus pengisian antara 1 hingga 2,1 Ampere pada tegangan 5 Volt. Pastikan Anda selalu menyesuaikan rating sekring dengan spesifikasi arus input maksimum yang tertera pada kemasan modul USB Anda, serta gunakan kabel penghubung dengan ketebalan (AWG) yang memadai agar kabel tidak panas saat dialiri arus listrik.
Bagaimana cara agar USB otomatis mati saat kunci kontak dicabut?
Agar port USB otomatis mati saat kunci kontak diputar ke posisi OFF, Anda tidak boleh menyambungkan kabel positif USB langsung ke kutub positif aki. Pilihlah jalur kabel positif USB untuk disambungkan ke kabel ACC (aksesoris) atau kabel keluaran kunci kontak motor Anda—yang biasanya berwarna coklat pada motor Yamaha atau hitam pada motor Honda—dengan menggunakan bantuan relay tambahan atau konektor kabel tipe scotch lock. Dengan metode ini, modul USB hanya akan mendapatkan suplai arus listrik dari aki ketika kunci kontak motor berada pada posisi ON, sehingga Anda terbebas dari kekhawatiran aki soak akibat arus bocor atau lupa mencabut perangkat.
