Merakit sistem audio mobil yang menggabungkan power amplifier 4 channel, modul Bluetooth, dan pengisi daya cepat (fast charger) USB memerlukan perencanaan kelistrikan yang matang. Tantangan utamanya bukan sekadar menyambung kabel, melainkan mengelola beban daya dan mencegah interferensi sinyal agar tidak merusak kelistrikan asli mobil. Panduan ini akan memandu Anda melalui evaluasi kapasitas, perencanaan jalur kabel, hingga batas keamanan yang harus dipatuhi sebelum mengeksekusi instalasi.
Sebelum memulai modifikasi kelistrikan mandiri, Anda harus memahami bahwa kesalahan instalasi dapat memicu korsleting atau bahkan kebakaran. Selalu rujuk buku manual kendaraan Anda untuk mengetahui diagram kelistrikan resmi. Jika Anda ragu dengan kemampuan teknis Anda, sangat disarankan untuk menyerahkan pengerjaan ini kepada instalatur audio mobil profesional yang tersertifikasi.
Mengevaluasi Kapasitas Kelistrikan dan Memilih Komponen
Langkah pertama yang sangat krusial adalah memastikan bahwa sistem pengisian daya mobil Anda sanggup menyuplai arus listrik tambahan. Power amplifier 4 channel, seperti tipe power mobil 4 channel ads yang populer digunakan untuk peningkatan audio harian, membutuhkan arus listrik yang cukup besar saat memproduksi suara bas yang dinamis. Jika kapasitas alternator dan aki tidak mencukupi, tegangan listrik mobil akan turun drastis, yang dapat mengganggu kinerja komponen elektronik sensitif lainnya seperti ECU.

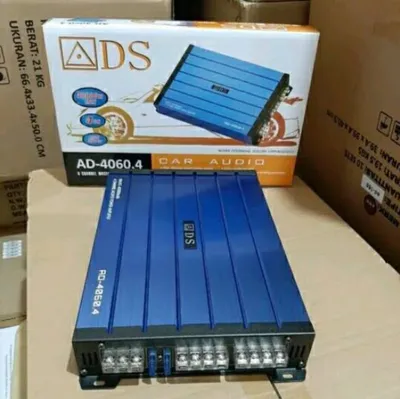

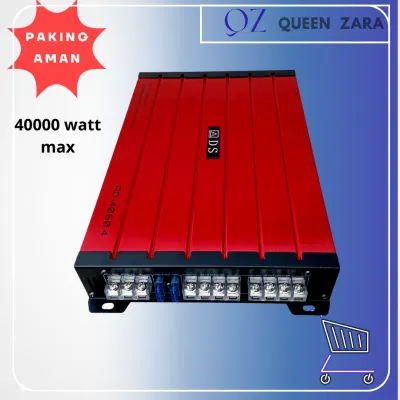

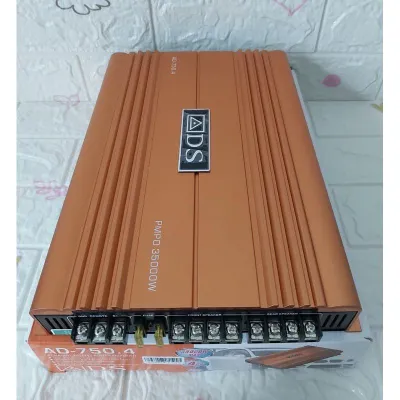

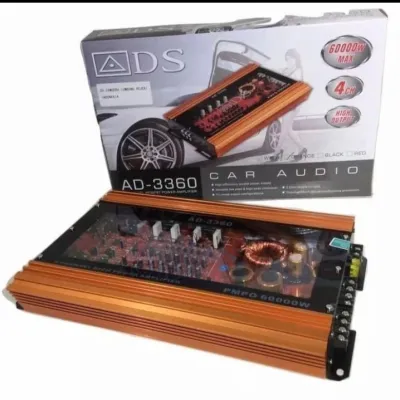

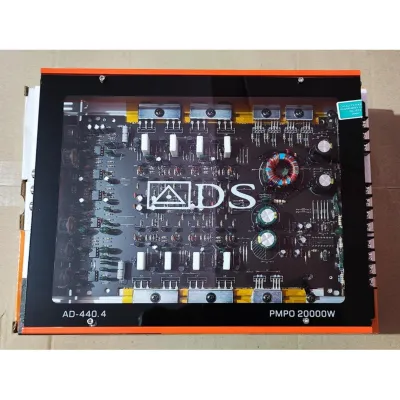

Produk yang disebutkan dalam panduan ini
Harga dapat berubah. Lihat halaman produk untuk harga terbaru.
Untuk menghitung estimasi total kebutuhan arus, Anda harus memeriksa label spesifikasi pada setiap perangkat yang akan dipasang. Sebagai contoh, jika power amplifier memiliki sekring internal sebesar 30 Ampere dan modul pengisi daya cepat USB membutuhkan input sekitar 5 Ampere pada beban penuh, maka total tambahan beban maksimal adalah 35 Ampere. Anda harus memastikan bahwa alternator mobil Anda memiliki sisa kapasitas yang cukup setelah dikurangi kebutuhan standar mobil seperti lampu utama, sistem pendingin udara, dan wiper. Umumnya, alternator mobil standar memiliki kapasitas total antara 60 hingga 90 Ampere, sehingga penambahan beban di atas 30 Ampere sering kali memerlukan perhatian khusus pada kondisi kesehatan aki.
Setelah mengetahui total kebutuhan arus, Anda wajib memilih ukuran penampang kabel daya yang sesuai untuk menghindari penurunan tegangan dan panas berlebih. Untuk arus hingga 40 Ampere dengan panjang penarikan kabel dari ruang mesin ke kabin sekitar 4 hingga 5 meter, sangat disarankan menggunakan kabel tembaga murni dengan ukuran minimal 8 AWG atau bahkan 4 AWG jika Anda berencana melakukan peningkatan sistem di masa depan. Jangan lupa untuk memasang sekring utama dengan tipe ANL atau AGU yang diletakkan sedekat mungkin dengan terminal positif aki, maksimal berjarak 30 hingga 45 sentimeter, untuk melindungi seluruh jalur kabel baru dari risiko hubungan arus pendek.
Merencanakan Jalur Kabel dan Titik Grounding yang Aman
Penataan jalur kabel di dalam kabin mobil sangat menentukan kualitas suara yang dihasilkan dan keamanan sistem secara keseluruhan. Salah satu masalah paling umum pada sistem audio rakitan adalah masuknya suara dengung yang mengikuti putaran mesin. Untuk mencegah hal ini, Anda harus menerapkan prinsip pemisahan jalur kabel secara fisik. Bentangkan kabel daya utama yang membawa arus searah dari aki di sepanjang satu sisi kabin, misalnya di sisi kiri bawah karpet mobil. Sebaliknya, bentangkan kabel sinyal audio dan kabel speaker di sisi yang berlawanan, yaitu di sisi kanan kabin.
Pemisahan fisik ini sangat efektif untuk meminimalkan interferensi elektromagnetik yang dipancarkan oleh kabel daya berarus tinggi ke kabel sinyal yang sangat sensitif. Selain pemisahan jalur, penentuan titik massa yang solid pada sasis mobil adalah kunci utama dari sistem audio yang bersih dari gangguan suara. Pilih bagian sasis logam yang tebal dan dekat dengan posisi power amplifier dipasang. Sebelum memasang terminal kabel massa, bersihkan area sasis tersebut dari cat, lapisan antikarat, primer, atau kotoran menggunakan kertas ampelas atau sikat kawat hingga logamnya terlihat mengilap. Koneksi massa yang buruk akan meningkatkan hambatan listrik, memicu panas, dan merusak kualitas reproduksi suara.
Untuk modul Bluetooth dan pengisi daya cepat USB, Anda harus merencanakan titik pengambilan daya yang tepat agar tidak menguras daya aki saat mobil diparkir. Hindari menghubungkan perangkat aksesori ini langsung ke terminal positif aki tanpa sakelar pemutus. Pilihan terbaik adalah mengambil daya dari jalur ACC yang hanya mengalirkan listrik ketika kunci kontak berada di posisi aktif. Anda dapat menemukan jalur ini di belakang unit utama bawaan atau melalui kotak sekring kabin dengan menggunakan bantuan alat pencabang sekring yang aman tanpa perlu mengupas kabel asli mobil.
Urutan Merakit dan Mengintegrasikan Audio serta Daya
Proses perakitan harus dilakukan secara sistematis dan hati-hati untuk menghindari kesalahan fatal yang dapat merusak komponen elektronik. Langkah pertama yang wajib dilakukan sebelum menyentuh kabel apa pun adalah melepaskan terminal negatif pada aki mobil untuk memutus seluruh aliran listrik di dalam kendaraan. Setelah itu, mulailah dengan menarik kabel daya utama dari ruang mesin ke dalam kabin melalui lubang karet pelindung pada dinding pembatas mesin. Pastikan kabel tidak bergesekan langsung dengan pelat besi tajam yang dapat mengikis isolasi kabel seiring waktu akibat getaran mobil.
Setelah kabel daya utama terpasang di dalam kabin, hubungkan kabel tersebut ke blok distribusi daya jika Anda ingin membagi aliran listrik ke power amplifier, modul Bluetooth, dan pengisi daya cepat USB secara rapi. Dari blok distribusi ini, pasang sekring pengaman independen yang disesuaikan dengan kapasitas masing-masing perangkat aksesori. Misalnya, gunakan sekring 2 Ampere untuk modul Bluetooth dan sekring 7,5 Ampere untuk modul pengisi daya cepat USB. Langkah ini sangat penting untuk mengisolasi kerusakan; jika terjadi korsleting pada modul Bluetooth, hanya sekring kecil tersebut yang akan putus tanpa mengganggu jalur daya utama ke amplifier.
Selanjutnya, integrasikan sinyal audio dari modul Bluetooth ke input power amplifier 4 channel. Jika Anda menggunakan modul Bluetooth eksternal, hubungkan output audio modul tersebut ke input RCA pada amplifier menggunakan kabel interkoneksi berkualitas baik yang memiliki pelindung tebal. Atur konfigurasi sakelar input pada amplifier ke mode 4 channel agar sinyal stereo dari Bluetooth dapat didistribusikan ke keempat saluran speaker secara merata. Terakhir, hubungkan kabel speaker dari terminal keluaran amplifier ke masing-masing speaker mobil dengan memperhatikan polaritas positif dan negatif agar tidak terjadi pembatalan fase suara yang membuat suara bas terasa hilang.
Kesalahan Fatal dan Batas Keamanan Kelistrikan Mobil
Dalam melakukan modifikasi kelistrikan mandiri, ada beberapa kesalahan fatal yang sering dilakukan oleh pemula dan harus sangat dihindari. Salah satunya adalah mengambil daya untuk power amplifier langsung dari soket pemantik rokok atau dari kabel tipis di belakang dasbor. Soket pemantik rokok dan kabel bawaan pabrik umumnya hanya dirancang untuk beban ringan maksimal 10 hingga 15 Ampere. Memaksa mengalirkan arus besar untuk power amplifier melalui jalur tersebut akan menyebabkan kabel bawaan mobil menjadi sangat panas, melelehkan soket, dan berpotensi besar memicu kebakaran di dalam dasbor.
Kesalahan fatal berikutnya adalah menggunakan metode massa berantai, di mana kabel massa dari modul Bluetooth dihubungkan ke terminal massa power amplifier, baru kemudian dihubungkan ke sasis. Praktik ini menciptakan perbedaan potensial tanah atau ground loop yang menjadi penyebab utama suara dengung yang sangat mengganggu pada speaker. Setiap perangkat elektronik tambahan harus memiliki jalur massa mandiri yang terhubung langsung ke sasis logam mobil, atau menggunakan titik massa bersama yang benar-benar bersih dan solid.
Anda harus menetapkan batas keamanan yang jelas saat melakukan uji coba sistem yang baru dirakit. Jika selama pengujian Anda mendeteksi adanya bau hangus, kabel yang terasa panas saat disentuh, sekring yang langsung putus saat sistem dinyalakan, atau indikator tegangan pada dasbor mobil turun di bawah 12 Volt saat mesin hidup, segera matikan sistem dan cabut sekring utama di dekat aki. Kondisi-kondisi tersebut merupakan tanda bahaya bahwa terjadi hubungan singkat atau kelebihan beban yang sangat serius. Jangan mencoba memaksakan pengoperasian sistem sebelum Anda melakukan pemeriksaan menyeluruh atau membawa kendaraan Anda ke bengkel spesialis kelistrikan mobil untuk mendapatkan penanganan profesional.
Frequently Asked Questions (FAQ)
Apakah memasang fast charger USB dan power amplifier bisa membuat aki mobil tekor?
Memasang perangkat tambahan seperti power amplifier dan pengisi daya cepat USB berpotensi membuat aki mobil tekor jika instalasinya dihubungkan langsung ke jalur listrik konstan tanpa sistem pemutus otomatis. Saat mesin mobil mati, alternator tidak lagi mengisi ulang daya aki, sehingga setiap konsumsi arus sekecil apa pun dari modul Bluetooth atau pengisi daya yang tetap aktif akan menguras kapasitas aki secara perlahan. Untuk mencegah hal ini, pastikan kabel pemicu pada power amplifier dan jalur positif pada pengisi daya cepat dihubungkan ke jalur ACC mobil. Dengan konfigurasi ini, seluruh sistem audio rakitan akan mati total secara otomatis begitu kunci kontak dicabut, sehingga aki mobil Anda tetap aman dan terjaga kapasitasnya untuk proses starter berikutnya.
Bagaimana cara menghilangkan suara dengung (noise) pada speaker setelah memasang Bluetooth?
Suara dengung atau desis pada speaker setelah pemasangan modul Bluetooth biasanya disebabkan oleh masalah massa yang kurang sempurna atau adanya interferensi frekuensi tinggi. Langkah pertama untuk mengatasinya adalah memeriksa kembali titik massa dari power amplifier dan modul Bluetooth; pastikan permukaannya benar-benar bersih dari cat dan terikat kencang pada sasis logam. Jika massa sudah dipastikan sempurna namun dengung tetap ada, periksa jarak antara kabel RCA dan kabel daya utama; pastikan keduanya tidak saling berdekatan atau menyilang secara sejajar. Sebagai solusi teknis tambahan, Anda dapat memasang alat peredam dengung berupa ground loop isolator berkualitas pada jalur kabel RCA antara modul Bluetooth dan input power amplifier untuk memutus aliran arus liar yang menyebabkan gangguan suara tersebut.
