Memasang spion LED aftermarket pada sepeda motor merupakan langkah populer untuk meningkatkan visibilitas berkendara sekaligus memberikan tampilan yang lebih modern. Namun, agar lampu LED pada spion tersebut dapat diaktifkan dan dimatikan secara fleksibel tanpa membebani sistem kelistrikan utama, Anda memerlukan pemasangan switch on off tambahan yang dirangkai dengan benar. Modifikasi kelistrikan yang tidak tepat berisiko menyebabkan korsleting, sekring putus, hingga kerusakan pada komponen sensitif seperti Electronic Control Unit (ECU).
Sebelum memulai proses pemasangan, sangat penting untuk memahami batasan keamanan kelistrikan kendaraan Anda. Selalu rujuk buku manual servis resmi sepeda motor Anda untuk mengidentifikasi jalur kabel bawaan yang aman untuk dimodifikasi. Jika Anda tidak memiliki pengalaman dasar dalam menggunakan alat ukur listrik atau ragu dengan diagram kabel kendaraan, sangat disarankan untuk melakukan konsultasi atau menyerahkan pengerjaan ini kepada teknisi kelistrikan motor yang berkualifikasi demi menjaga keamanan berkendara.
Persiapan Alat dan Syarat Keamanan Kelistrikan Motor
Langkah pertama yang paling krusial sebelum menyentuh komponen kelistrikan adalah menyiapkan peralatan kerja yang memadai. Anda akan membutuhkan multimeter digital untuk mengukur tegangan dan memeriksa kontinuitas arus, tang crimping untuk memasang terminal kabel, pemotong kabel yang tajam, serta alat pengupas kabel. Memiliki peralatan yang tepat tidak hanya mempermudah pekerjaan, tetapi juga memastikan setiap sambungan kabel dibuat dengan presisi tinggi untuk mencegah hambatan listrik yang berlebih.

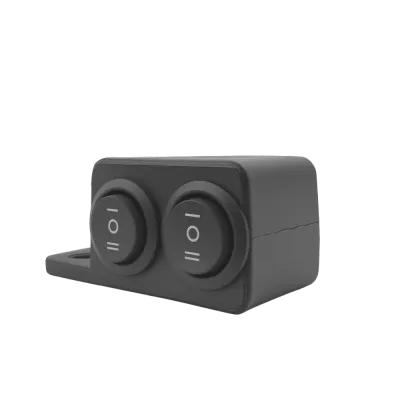

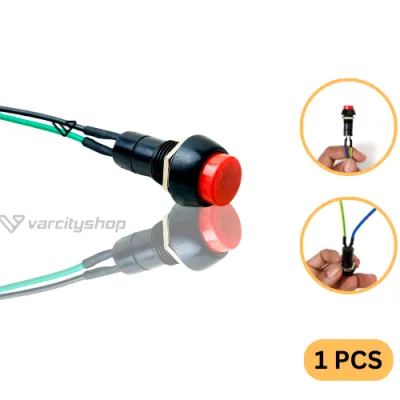

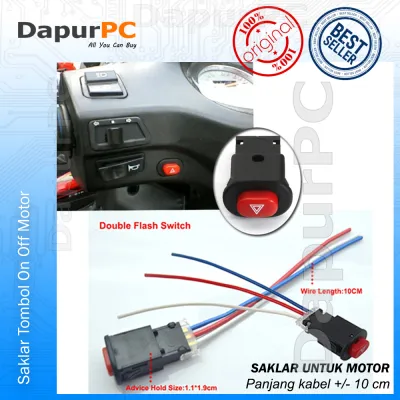

Produk yang disebutkan dalam panduan ini
Harga dapat berubah. Lihat halaman produk untuk harga terbaru.
Demi keselamatan kerja, Anda wajib memutus koneksi terminal negatif pada aki motor sebelum melakukan aktivitas pemotongan atau penyambungan kabel apa pun. Langkah sederhana ini sangat efektif untuk mencegah terjadinya percikan api atau korsleting tidak sengaja apabila kabel positif menyentuh rangka motor saat proses instalasi berlangsung. Pastikan kabel negatif aki yang telah dilepas diisolasi sementara agar tidak kembali menempel pada terminal aki secara tidak sengaja.
Selain peralatan mekanis, Anda juga harus menyiapkan diagram kelistrikan atau buku manual servis yang spesifik untuk model dan tahun pembuatan motor Anda. Setiap pabrikan memiliki kode warna kabel dan sistem distribusi daya yang berbeda, sehingga mengandalkan tebakan tanpa panduan resmi sangat tidak direkomendasikan. Memahami skema kelistrikan bawaan akan membantu Anda menemukan titik pengambilan daya yang paling aman tanpa mengganggu fungsi sensor atau lampu utama kendaraan.
Untuk menjaga kualitas sambungan dalam jangka panjang, siapkan bahan isolasi berkualitas tinggi seperti selongsong bakar (heat shrink tube) dan terminal crimp (skun kabel) yang sesuai dengan ukuran kabel. Sangat dilarang hanya mengandalkan selotip listrik biasa untuk membungkus sambungan kabel yang terbuka. Di dalam ruang mesin atau area stang motor yang sering terpapar panas matahari, hujan, dan getaran tinggi, selotip listrik biasa akan mudah mengelupas dan meninggalkan residu lengket yang memicu korosi serta kebocoran arus.
Memahami Jalur Kabel dan Prinsip Kerja Saklar On/Off
Dalam merancang jalur kelistrikan untuk spion LED, Anda memiliki dua pilihan utama untuk mengambil sumber daya positif, yaitu melalui jalur ACC (aksesori) atau langsung dari terminal positif aki. Mengambil daya dari jalur ACC sangat disarankan karena arus listrik hanya akan mengalir ketika kunci kontak motor berada pada posisi “ON”. Metode ini mencegah lampu LED spion menyala secara tidak sengaja saat motor diparkir, yang dapat membuat aki motor Anda terkuras habis hingga tekor.
Di sisi lain, menghubungkan sistem langsung ke aki motor dapat dilakukan jika Anda menginginkan lampu spion LED tetap dapat dinyalakan tanpa mengaktifkan kunci kontak. Namun, metode ini wajib dilengkapi dengan sekring pengaman independen (inline fuse) yang dipasang sedekat mungkin dengan terminal positif aki. Pilihan ini biasanya diterapkan pada motor modifikasi khusus pameran atau kendaraan utilitas yang membutuhkan penerangan darurat saat mesin mati, dengan catatan pengawasan ketat agar saklar tidak lupa dimatikan.
Sebelum menghubungkan kabel ke fisik switch on off, Anda harus memverifikasi fungsi setiap pin atau kabel yang keluar dari saklar tersebut menggunakan multimeter. Atur multimeter ke mode kontinuitas (biasanya ditandai dengan simbol gelombang suara atau dioda). Hubungkan kedua probe multimeter ke kabel saklar, lalu tekan tombol saklar untuk memastikan posisi “ON” menghubungkan sirkuit (terdengar bunyi bip) dan posisi “OFF” memutus sirkuit sepenuhnya. Langkah verifikasi ini penting karena warna kabel pada saklar aftermarket sering kali tidak mengikuti standar industri yang baku.
Setiap saklar memiliki batasan kapasitas beban arus (ampere) yang dapat dilewati dengan aman sebelum kontak internalnya meleleh akibat panas. Jika spion LED aftermarket yang Anda pasang memiliki daya yang cukup besar atau jika Anda berencana menggabungkan saklar tersebut dengan lampu tambahan lainnya, pemasangan relay eksternal sangat disarankan. Relay berfungsi sebagai saklar elektronik berkapasitas besar, sehingga saklar fisik di stang hanya mengalirkan arus pemicu yang sangat kecil, menjaga saklar tetap awet dan bebas dari risiko panas berlebih.
Langkah-langkah Pemasangan dan Penyambungan Kabel
Pemasangan Fisik Saklar dan Penataan Kabel
Langkah awal dalam instalasi fisik adalah memilih posisi penempatan saklar pada area stang kemudi atau panel bodi yang mudah dijangkau oleh ibu jari Anda saat berkendara. Pastikan posisi saklar tidak menghalangi pergerakan tuas rem, tuas kopling, atau putaran selongsong gas. Selain faktor ergonomis, pilihlah saklar aftermarket yang memiliki fitur tahan air (waterproof) atau pasang di area yang terlindung dari cipratan air hujan langsung guna mencegah korsleting internal akibat masuknya air.
Setelah saklar terpasang dengan kokoh, mulailah merapikan jalur kabel (cable management) dari area stang menuju ke bagian dalam bodi motor. Gunakan pengikat kabel (zip tie) untuk menyatukan kabel baru dengan bundel kabel bawaan motor agar terlihat rapi dan tidak berantakan. Hindari menarik kabel terlalu kencang; sisakan sedikit ruang longgar di sekitar area komstir agar kabel tidak tertarik tegang atau terjepit saat stang motor dibelokkan penuh ke arah kanan maupun kiri.
Saat mengarahkan kabel melewati bagian dalam bodi motor, pastikan jalur kabel tersebut menjauhi komponen yang menghasilkan panas tinggi seperti blok mesin, radiator, dan pipa knalpot. Panas ekstrem dapat melelehkan isolasi plastik kabel dan menyebabkan hubungan arus pendek yang berbahaya. Jika kabel harus melewati celah sempit atau pelat logam yang tajam, lapisi kabel tersebut dengan selang pelindung tambahan (conduit) atau bungkus dengan selongsong spiral untuk mencegah gesekan yang dapat mengikis kulit kabel.
Menyambung Kabel ke Sumber Daya dan Spion LED
Untuk memulai penyambungan elektrikal, kupas ujung kabel sekitar 5 milimeter menggunakan alat pengupas kabel agar serabut tembaga di dalamnya tidak terputus. Masukkan selongsong bakar ke salah satu ujung kabel sebelum Anda menyatukannya. Gunakan terminal crimp yang sesuai, lalu jepit dengan tang crimping hingga benar-benar kuat dan tidak goyang saat ditarik perlahan. Geser selongsong bakar tepat di atas sambungan, lalu panaskan menggunakan korek api atau heat gun hingga selongsong tersebut mengkerut dan membungkus sambungan dengan rapat kedap udara.
Langkah berikutnya adalah menentukan titik ground atau massa (kutub negatif) yang solid untuk spion LED dan saklar Anda. Cari baut rangka motor terdekat yang terhubung langsung ke sasis logam kendaraan. Longgarkan baut tersebut, bersihkan area sekitar lubang baut dari lapisan cat, karat, atau kotoran menggunakan sikat kawat atau cairan pembersih kontak (contact cleaner) sesuai petunjuk label produk, lalu pasang kabel ground menggunakan terminal ring (skun bulat) sebelum mengencangkan kembali bautnya. Ground yang buruk adalah penyebab utama kegagalan fungsi kelistrikan aftermarket.
Jika Anda memilih untuk mengambil daya langsung dari aki, Anda wajib memasang dudukan sekring tambahan (inline fuse holder) pada kabel positif utama. Pasang sekring dengan kapasitas ampere yang sesuai dengan total konsumsi daya spion LED Anda (biasanya sekring 3A hingga 5A sudah sangat memadai untuk lampu LED). Letakkan sekring ini sedekat mungkin dengan terminal positif aki agar seluruh jalur kabel baru terlindungi dari risiko korsleting di sepanjang perjalanannya menuju saklar di stang.
Pengujian Fungsi dan Pemeriksaan Akhir
Setelah seluruh sambungan kabel selesai diisolasi dan dirapikan, saatnya melakukan pengujian sistem secara bertahap. Hubungkan kembali terminal negatif pada aki motor Anda dan kencangkan bautnya dengan kuat. Sebelum memutar kunci kontak ke posisi “ON”, lakukan pemeriksaan visual sekali lagi di sekitar area kerja untuk memastikan tidak ada kabel telanjang yang menyentuh rangka atau komponen logam lainnya.
Putar kunci kontak motor ke posisi “ON” tanpa menyalakan mesin terlebih dahulu. Tekan switch on off ke posisi “ON” dan perhatikan apakah lampu LED pada spion menyala dengan terang dan stabil. Matikan kembali saklar untuk memastikan lampu langsung padam sepenuhnya tanpa ada jeda atau kedipan redup. Jika lampu berfungsi normal, nyalakan mesin motor Anda dan perhatikan apakah ada perubahan intensitas cahaya atau kedipan pada LED saat mesin stasioner maupun saat Anda memutar tuas gas untuk menaikkan putaran mesin (RPM).
Langkah pengujian berikutnya adalah memeriksa apakah ada arus bocor (parasitic draw) yang dapat menguras daya aki saat motor dimatikan. Anda dapat menggunakan multimeter pada mode pengukuran arus (Ampere) yang dihubungkan secara seri antara terminal negatif aki dan kabel negatif utama motor saat kunci kontak mati. Jika multimeter menunjukkan angka konsumsi arus yang tidak wajar (melebihi spesifikasi standar motor saat mati), periksa kembali jalur kabel saklar Anda untuk memastikan tidak ada kebocoran arus ke sasis.
Terakhir, lakukan pemeriksaan fisik secara dinamis dengan memutar stang kemudi secara penuh ke arah kanan dan kiri beberapa kali. Pastikan tidak ada kabel yang tersangkut pada komponen suspensi, segitiga motor, atau bodi plastik. Perhatikan juga apakah lampu LED spion tetap menyala stabil saat stang dibelokkan; jika lampu sempat mati atau berkedip saat stang bergerak, itu menandakan adanya kabel yang longgar atau tertarik terlalu kencang di sekitar area kemudi yang harus segera diperbaiki.
Troubleshooting: Masalah Umum dan Solusi Kelistrikan
Jika setelah pemasangan spion LED Anda tidak menyala sama sekali, jangan panik dan mulailah melacak masalah secara sistematis menggunakan multimeter. Atur multimeter ke mode pengukuran tegangan DC (Volt). Tempelkan probe hitam pada ground sasis yang bersih dan gunakan probe merah untuk memeriksa keberadaan tegangan 12V mulai dari sumber daya (jalur ACC atau aki), sebelum masuk ke saklar, setelah keluar dari saklar, hingga ke soket input spion LED. Titik di mana tegangan tiba-tiba hilang menunjukkan lokasi kabel putus atau sambungan yang longgar.
Apabila sekring tambahan yang Anda pasang langsung putus sesaat setelah saklar diputar ke posisi “ON”, ini merupakan indikasi kuat adanya hubungan arus pendek (korsleting) di dalam rangkaian. Masalah ini biasanya terjadi karena kabel positif setelah saklar terjepit oleh bodi motor sehingga menyentuh sasis logam, atau terjadi salah sambung antara kabel positif dan negatif pada soket spion LED. Matikan daya, ganti sekring yang putus dengan yang baru setelah Anda menemukan dan mengisolasi bagian kabel yang terkelupas atau terjepit tersebut.
Masalah lain yang sering dikeluhkan adalah lampu LED yang berkedip-kedip (flickering) tidak stabil saat mesin motor menyala. Gejala ini umumnya disebabkan oleh koneksi ground yang kurang solid atau kotor, sehingga aliran arus listrik terhambat oleh resistansi tinggi. Solusinya adalah membersihkan ulang titik ground sasis dari sisa cat atau karat, atau memindahkan kabel ground spion LED langsung ke terminal negatif aki motor untuk mendapatkan referensi massa yang paling stabil dan bebas gangguan.
Pertanyaan yang Sering Diajukan (FAQ)
Apakah memasang saklar tambahan akan menghanguskan garansi resmi motor?
Memotong atau mengupas kabel bawaan pabrik secara langsung umumnya akan membatalkan garansi kelistrikan dari dealer resmi sepeda motor Anda. Untuk menyiasati hal ini dan menjaga garansi tetap aman, gunakan metode penyambungan non-destruktif seperti menggunakan konektor tipe tap-in tanpa kupas (wire tap connector) atau mengambil daya langsung dari terminal aki dengan rangkaian sekring mandiri yang terpisah sepenuhnya dari kabel bodi utama. Selalu konsultasikan rencana modifikasi Anda dengan pihak bengkel resmi jika motor Anda masih dalam masa perlindungan garansi aktif.
Mengapa lampu LED tetap redup meskipun saklar dalam posisi off?
Fenomena lampu LED yang tetap menyala redup saat saklar dimatikan biasanya disebabkan oleh adanya arus induksi dari kabel sistem kelistrikan lain yang berjalan sejajar dan berdekatan dengan kabel spion LED Anda. Hal ini juga bisa terjadi jika switch on off dipasang untuk memutus jalur negatif (ground) sementara jalur positif tetap terhubung langsung ke sumber daya, sehingga arus bocor kecil dari sasis tetap dapat menyalakan LED yang sangat sensitif terhadap tegangan rendah. Pastikan saklar Anda dirangkai untuk memutus jalur positif (+), atau pasang relay tambahan untuk mengisolasi sirkuit spion LED secara fisik dari sistem kelistrikan utama saat posisi mati.
