Sambungan rantai motor (master link) adalah komponen kecil namun sangat vital bagi keselamatan berkendara Anda. Cara memasang dan mengunci sambungan rantai motor agar aman dan tidak lepas bergantung sepenuhnya pada jenis sambungan yang digunakan. Untuk tipe clip (klip), Anda harus memastikan ujung terbuka klip menghadap ke belakang (berlawanan dengan arah putaran rantai). Sementara untuk tipe rivet, Anda wajib menggunakan alat penekan khusus (rivet tool) untuk memekarkan ujung pin secara presisi hingga mengunci pelat samping secara permanen.
Kesalahan sekecil apa pun dalam proses pemasangan ini dapat menyebabkan rantai putus tiba-tiba saat motor melaju kencang. Dampaknya sangat berbahaya, mulai dari roda belakang yang terkunci mendadak hingga kerusakan parah pada crankcase mesin akibat hantaman rantai. Oleh karena itu, pemahaman teknis yang benar dan ketelitian tinggi sangat dibutuhkan sebelum Anda memutuskan untuk melakukan pemasangan sendiri di rumah.
Persiapan Alat dan Pengecekan Kondisi Rantai
Sebelum melakukan pemasangan sambungan rantai motor yang baru, langkah pertama yang wajib Anda lakukan adalah memeriksa kelayakan seluruh sistem penggerak secara visual. Mengganti sambungan rantai baru pada rantai yang sudah aus atau gir (sprocket) yang sudah tajam tidak akan menyelesaikan masalah keamanan Anda. Periksalah kondisi mata gir secara saksama; jika bentuk gigi gir sudah menyerupai sirip hiu atau sangat runcing, gir tersebut harus diganti bersamaan dengan rantainya.

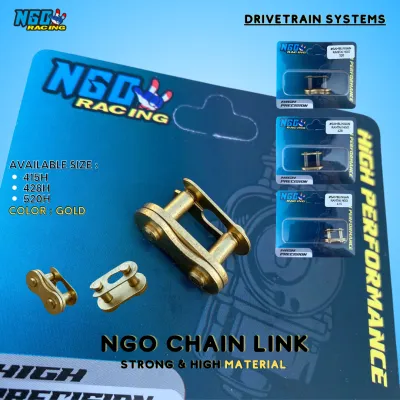

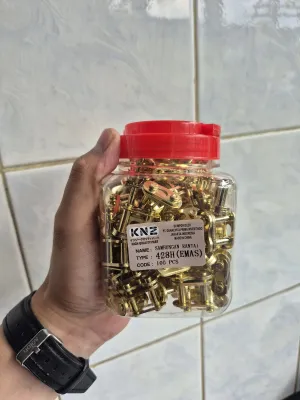

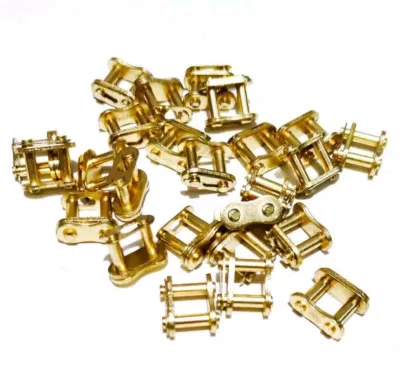

Produk yang disebutkan dalam panduan ini
Harga dapat berubah. Lihat halaman produk untuk harga terbaru.
Rantai yang sudah mulur melebihi batas toleransi juga memiliki jarak antar-mata (pitch) yang tidak lagi presisi. Jika Anda memaksakan memasang sambungan baru pada rantai yang mulur, sambungan tersebut akan mengalami keausan abnormal dalam waktu singkat dan berisiko tinggi untuk putus. Selalu rujuk buku manual pemilik kendaraan Anda untuk memverifikasi ukuran rantai yang digunakan (seperti tipe 428, 520, atau 530) serta jenis sambungan yang direkomendasikan oleh pabrikan motor.
Persiapkan peralatan yang tepat sebelum memulai pekerjaan agar proses pemasangan berjalan lancar dan aman. Untuk pemasangan sambungan tipe standar, Anda memerlukan alat-alat dasar seperti tang lancip (needle-nose pliers), obeng pipih berukuran kecil, kain lap bersih bebas serat, dan pelumas rantai (chain lube) berkualitas tinggi. Pastikan area kerja Anda bersih dari debu dan kotoran agar tidak ada partikel kasar yang menempel pada gemuk rantai saat proses perakitan.
Penting untuk dipahami bahwa untuk rantai dengan sil karet pengunci seperti tipe O-ring atau X-ring—yang biasa ditemukan pada motor sport berkapasitas mesin menengah hingga besar—penggunaan alat khusus berupa alat pemutus dan penyambung rantai (chain breaker and rivet tool) adalah sebuah kewajiban, bukan pilihan. Jangan pernah mencoba memasang tipe ini hanya dengan alat seadanya karena presisi kerapatan pelat samping sangat memengaruhi kinerja sil karet di dalamnya. Selalu rujuk petunjuk pabrikan rantai untuk mengetahui batas torsi penekanan pelat agar tidak merusak sil karet tersebut.
Identifikasi Jenis Master Link: Clip vs Rivet
Memahami jenis sambungan rantai yang terpasang pada motor Anda sangat krusial karena masing-masing tipe memerlukan metode pemasangan, alat, dan tingkat ketelitian yang berbeda. Secara umum, terdapat dua jenis master link yang beredar di pasar otomotif Indonesia.
Master Link Tipe Clip (Klip Pengunci)
Master link tipe clip menggunakan pelat samping lepas-pasang yang dikunci menggunakan klip baja berbentuk huruf C (C-clip atau spring clip). Tipe ini sangat populer karena kepraktisannya dan umumnya ditemukan pada sepeda motor bebek, skuter bebek, atau motor sport berkapasitas mesin kecil hingga 150cc dengan rantai standar non-sealed. Beberapa rantai O-ring ringan juga ada yang menggunakan tipe sambungan ini.
Kelebihan utama dari tipe clip adalah kemudahan dalam proses bongkar pasang tanpa memerlukan alat berat khusus; Anda cukup menggunakan tang lancip atau obeng pipih kecil. Namun, tingkat keamanan tipe ini sangat bergantung pada ketelitian mekanik saat memasang arah klip pengunci. Jika klip dipasang dengan arah yang salah, gaya sentrifugal dan benturan dengan pelindung rantai dapat dengan mudah melepaskan klip tersebut dari alurnya.
Master Link Tipe Rivet (Press-fit / Rivet)
Berbeda dengan tipe clip, master link tipe rivet tidak menggunakan klip tambahan untuk mengunci pelat samping. Sebagai gantinya, pelat samping ditekan masuk dengan sangat rapat (press-fit) ke pin sambungan, kemudian ujung pin yang menonjol dimekarkan (flared) secara mekanis menggunakan alat rivet khusus hingga mengunci pelat secara permanen.
Tipe rivet merupakan standar wajib untuk sepeda motor sport berkapasitas mesin besar (250cc ke atas), motor trail, atau motor yang menghasilkan torsi dan kecepatan tinggi. Sambungan tipe ini menawarkan kekuatan geser yang jauh lebih tinggi serta ketahanan yang luar biasa terhadap gaya sentrifugal ekstrem. Kelemahannya adalah proses pemasangan yang membutuhkan keahlian khusus dan alat rivet presisi, serta tidak dapat dilepas kembali tanpa merusak pin sambungan tersebut.
Langkah Memasang Master Link Tipe Clip (Klip)
Pemasangan sambungan tipe clip harus dilakukan dengan sangat teliti untuk menghindari risiko klip terlepas saat motor melaju. Ikuti langkah-langkah sistematis berikut untuk memastikan keamanan maksimal.
- Langkah 1: Pelumasan dan Pemasangan Sil Karet
Jika rantai Anda menggunakan teknologi sealed seperti O-ring atau X-ring, pasang terlebih dahulu dua buah sil karet pada kedua pin master link yang baru. Oleskan sedikit gemuk (grease) khusus rantai yang biasanya sudah disertakan dalam kemasan pembelian. Pelumasan ini sangat penting untuk mencegah sil karet terjepit, terpelintir, atau sobek saat pelat samping ditekan masuk. - Langkah 2: Memasukkan Master Link ke Rantai
Hubungkan kedua ujung rantai motor Anda pada posisi gir belakang agar rantai tetap stabil. Masukkan pin master link dari sisi belakang rantai (menghadap ke dalam roda) menuju ke arah luar. Pastikan pin masuk dengan mulus melewati lubang bushing rantai tanpa ada hambatan kasar. Jangan sekali-kali memukul pin menggunakan palu jika terasa seret; bersihkan lubang bushing jika terdapat kotoran yang mengganjal. - Langkah 3: Memasang Pelat Samping (Side Plate)
Pasang sisa sil karet (untuk tipe sealed) pada pin yang menonjol di sisi luar, kemudian pasang pelat samping (side plate). Tekan pelat samping menggunakan tang lancip secara perlahan hingga pelat masuk sepenuhnya dan melewati alur pengunci (groove) yang ada pada ujung pin. Pastikan alur melingkar pada kedua pin tersebut terlihat dengan jelas dan bersih dari sisa gemuk yang berlebihan. - Langkah 4: Memasang Klip Pengunci (C-Clip)
Ini adalah langkah paling kritis yang menentukan keselamatan Anda. Pasang C-clip ke dalam alur pin menggunakan tang lancip. Aturan emas yang tidak boleh dilanggar adalah: ujung terbuka (open end) dari klip harus menghadap ke belakang, berlawanan dengan arah putaran rantai saat motor bergerak maju. Sebaliknya, ujung tertutup (closed end) harus menghadap ke depan (searah dengan putaran rantai saat maju).
Alasan di balik aturan arah klip ini adalah untuk mencegah klip tercongkel lepas secara tidak sengaja. Jika ujung terbuka menghadap ke depan, maka saat rantai berputar cepat dan tidak sengaja menyenggol pelindung rantai, pemandu rantai (chain guide), atau kerikil di jalan, benda tersebut dapat mendorong ujung terbuka klip hingga terlepas dari alurnya. Dengan menghadapkan ujung tertutup ke depan, benturan apa pun justru akan mendorong klip semakin masuk ke dalam alur pengunci pin.
Gunakan tang lancip untuk menekan klip hingga Anda mendengar bunyi “klik” yang mantap. Pastikan klip benar-benar duduk sempurna di dalam alur melingkar pada kedua pin dan tidak goyang atau miring saat Anda mencoba menggesernya dengan obeng pipih kecil.
Langkah Memasang Master Link Tipe Rivet
Pemasangan tipe rivet menuntut kepatuhan mutlak terhadap instruksi pabrikan karena melibatkan deformasi logam pin secara permanen. Pastikan Anda memiliki alat rivet rantai (chain rivet tool) yang berkualitas sebelum memulai.
- Langkah 1: Persiapan dan Pelumasan Awal
Sama seperti tipe clip, pasang sil karet O-ring atau X-ring pada pin master link setelah melumasinya dengan gemuk khusus. Masukkan pin master link dari arah belakang rantai hingga menembus kedua ujung rantai yang akan disambungkan, lalu pasang sil karet luar dan pelat samping luar. - Langkah 2: Penekanan Pelat Samping (Press-Fit)
Gunakan bagian penekan (press plate) dari alat rivet untuk mendorong pelat samping luar masuk ke dalam pin. Putar baut alat penekan secara bertahap. Anda harus menyisakan sedikit celah bebas (clearance) sekitar 0,1 mm hingga 0,2 mm antara pelat samping dan sil karet. Jangan menekan pelat samping terlalu kencang hingga sil karet terjepit mati dan hancur, karena hal ini akan membuat sambungan rantai menjadi kaku (stiff link) dan merusak sil karet tersebut dalam hitungan kilometer pertama. - Langkah 3: Pemekaran Ujung Pin (Flaring/Riveting)
Ganti mata alat press dengan mata pemekar pin (flaring tip/rivet anvil). Posisikan ujung pemekar tepat di tengah-tengah lubang ujung pin master link yang menonjol. Putar baut alat rivet secara perlahan untuk memekarkan ujung pin. Lakukan proses ini secara bertahap: putar sedikit, kendurkan alat, periksa hasilnya, lalu kencangkan kembali jika diperlukan.
Ujung pin yang telah dimekarkan harus membentuk pola payung (mushroom shape) yang simetris, rapi, dan tidak retak. Gunakan jangka sorong (vernier caliper) untuk mengukur diameter hasil pemekaran tersebut, lalu cocokkan dengan spesifikasi diameter minimal yang tertera pada buku manual rantai Anda (biasanya berkisar antara 5,5 mm hingga 5,8 mm tergantung merek dan tipe rantai).
Dilarang keras menggunakan metode manual seperti memukul ujung pin menggunakan palu, paku, atau obeng ketok untuk memekarkannya. Pukulan palu yang tidak terkontrol akan merusak struktur metalurgi mikro dari pin baja, membuat pin menjadi retak atau rapuh, serta menghancurkan sil karet di dalamnya. Kegagalan struktural akibat metode manual ini sering kali berujung pada putusnya rantai secara fatal saat motor dipacu pada kecepatan tinggi.
Validasi Pemasangan dan Pelumasan Akhir
Setelah sambungan rantai motor terpasang dengan baik, Anda wajib melakukan serangkaian pengujian statis sebelum membawa sepeda motor Anda ke jalan raya. Langkah pengujian ini sangat penting untuk memastikan tidak ada kesalahan instalasi yang terlewatkan.
Posisikan sepeda motor Anda menggunakan standar tengah (center stand) atau paddock stand pada permukaan yang rata dan stabil. Pastikan transmisi berada di posisi netral. Putar roda belakang secara manual ke arah depan dengan tangan Anda secara perlahan. Perhatikan dengan saksama pergerakan sambungan rantai (master link) saat melewati gir depan (engine sprocket) dan gir belakang (rear sprocket).
Periksa apakah ada gejala titik kaku atau macet (tight spot) pada area sambungan. Pada rantai tipe O-ring/X-ring baru, sedikit hambatan awal adalah hal yang wajar karena gesekan sil karet baru yang masih rapat. Namun, sambungan tersebut harus tetap dapat menekuk dengan fleksibel mengikuti kelengkungan gir. Jika sambungan tetap lurus dan kaku saat melewati gir, itu menandakan pelat samping ditekan terlalu kencang atau pin rivet terlalu mekar sehingga menghimpit sil karet.
Lakukan pemeriksaan visual akhir setelah roda diputar beberapa kali. Untuk tipe clip, pastikan posisi klip pengunci tidak bergeser dari alurnya. Untuk tipe rivet, pastikan kembali tidak ada keretakan mikro pada bagian pin yang dimekarkan. Setelah semua dipastikan aman, semprotkan pelumas rantai khusus (chain lube) secara merata di sepanjang rantai, terutama pada area sambungan dan sil karet, untuk meminimalkan gesekan awal dan mencegah timbulnya karat.
Kesalahan Fatal dan Batasan Keamanan
Banyak pengendara atau mekanik amatir mengabaikan detail-detail kecil saat menangani sambungan rantai motor, yang akhirnya berujung pada kecelakaan atau kerusakan mesin yang mahal. Berikut adalah beberapa kesalahan fatal yang wajib Anda hindari demi keselamatan berkendara.
Jangan pernah menggunakan kembali klip pengunci (C-clip) yang sudah pernah dilepas untuk pemasangan rantai baru atau setelah melakukan pembersihan rantai. Logam pada klip pengunci mengalami kelelahan material (metal fatigue) dan kehilangan elastisitasnya setelah diregangkan saat dilepas. Selalu gunakan klip pengunci baru yang disertakan dalam paket master link baru untuk memastikan daya cengkeram pegasnya tetap maksimal.
Memaksa memasang master link yang tidak sesuai dengan spesifikasi rantai adalah tindakan yang sangat berbahaya. Sebagai contoh, jangan pernah mencoba memasang sambungan rantai ukuran 520 pada rantai ukuran 428, atau mencampur merek master link yang berbeda meskipun ukurannya sama. Ketebalan pelat samping, diameter pin, dan jarak antar-pin dapat berbeda antar-produsen, yang dapat menyebabkan sambungan longgar atau justru terlalu sempit sehingga memicu kegagalan mekanis.
Jika Anda tidak memiliki alat rivet rantai (chain rivet tool) yang memadai untuk memasang tipe rivet, atau jika Anda ragu dengan presisi penekanan pelat samping pada rantai O-ring/X-ring Anda, segera hentikan proses pengerjaan mandiri. Bawalah motor atau rantai Anda ke bengkel resmi atau mekanik profesional yang memiliki peralatan standar industri. Mengorbankan keselamatan berkendara demi menghemat biaya jasa mekanik adalah keputusan yang sangat berisiko, mengingat rantai yang putus di jalan dapat mengancam keselamatan nyawa Anda dan pengguna jalan lainnya.
Pertanyaan yang Sering Diajukan (FAQ)
Apakah master link tipe clip bisa digunakan berulang kali?
Secara teknis, pelat samping dan pin master link tipe clip dapat digunakan kembali jika kondisinya masih mulus, tidak aus, dan alur penguncinya tidak rusak. Namun, klip pengunci berbentuk huruf C (C-clip) wajib diganti dengan yang baru setiap kali sambungan dibuka. Sifat pegas pada klip tersebut akan melemah setelah diregangkan untuk dilepas, sehingga risiko klip terlepas saat motor berjalan akan meningkat drastis jika dipaksakan untuk digunakan kembali.
Mengapa rantai motor terasa kaku di bagian sambungan setelah dipasang?
Kekakuan pada sambungan rantai setelah pemasangan umumnya disebabkan oleh penekanan pelat samping (side plate) yang terlalu dalam, sehingga menghimpit sil karet O-ring atau X-ring secara berlebihan. Pada tipe rivet, hal ini juga bisa dipicu oleh tekanan alat rivet yang terlalu kuat saat memekarkan ujung pin. Pastikan Anda menyisakan celah bebas sekitar 0,1 mm hingga 0,2 mm agar sil karet dapat bekerja dengan baik tanpa membuat sambungan menjadi kaku atau macet.
Apakah aman menggunakan palu untuk memasang master link tipe rivet?
Sangat tidak aman dan sangat dilarang. Memukul pin rivet menggunakan palu atau obeng ketok tidak akan menghasilkan pemekaran (flaring) yang simetris dan presisi. Selain itu, benturan keras dari palu dapat merusak kekuatan struktural pin baja, menghancurkan sil karet di dalamnya, bahkan dapat membengkokkan poros gir depan atau merusak komponen transmisi motor Anda. Selalu gunakan alat rivet mekanis yang dirancang khusus untuk pekerjaan ini.
