Memasang aksesoris kelistrikan tambahan seperti spion LED dan lampu sorot tambahan sering kali menjadi pilihan utama bagi pengendara sepeda motor yang menginginkan visibilitas lebih baik. Namun, penambahan komponen ini tanpa perencanaan jalur kabel yang matang dapat mengganggu sistem kelistrikan bawaan kendaraan. Salah satu masalah yang paling sering muncul adalah modul klakson yang bekerja putus-putus atau bahkan mati total saat aksesoris dinyalakan.
Gejala klakson yang tersendat ini biasanya disebabkan oleh penurunan tegangan yang drastis atau pembagian jalur massa yang tidak ideal pada sirkuit kelistrikan utama. Untuk menghindari kerusakan pada modul elektronik yang sensitif, instalasi aksesoris harus dilakukan dengan metode isolasi arus yang benar menggunakan bantuan komponen pengaman eksternal. Sebelum memulai proses modifikasi, pastikan Anda selalu melepaskan terminal negatif aki untuk mencegah terjadinya hubungan arus pendek yang dapat merusak komponen kelistrikan utama kendaraan Anda.
Jika Anda merasa ragu atau tidak memiliki alat ukur yang memadai, sangat disarankan untuk menyerahkan pengerjaan ini kepada teknisi kelistrikan motor profesional. Langkah pencegahan ini sangat penting karena kesalahan kecil dalam penyambungan kabel dapat memicu kerusakan permanen pada modul kontrol bodi kendaraan yang berbiaya mahal.

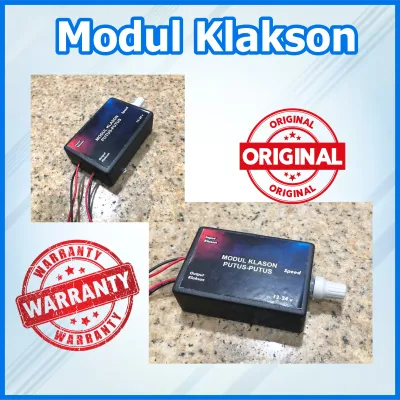

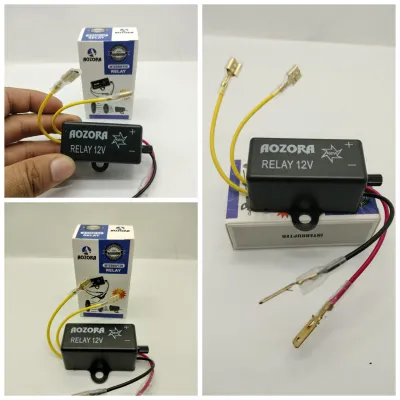

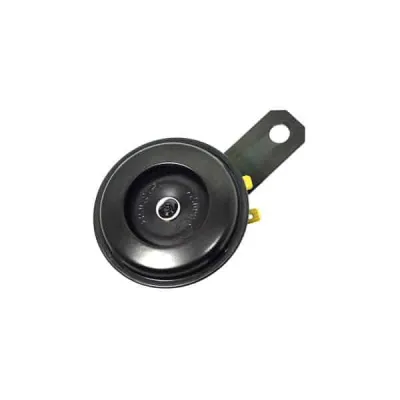

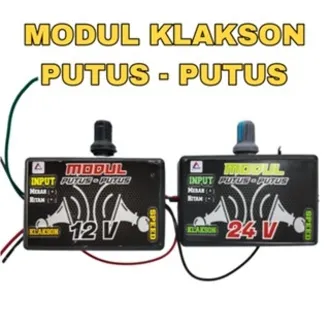

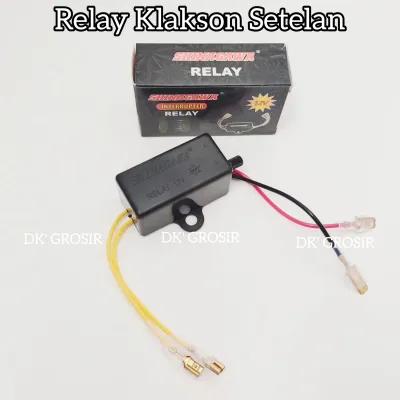

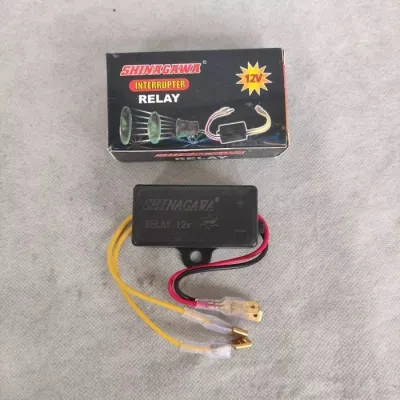

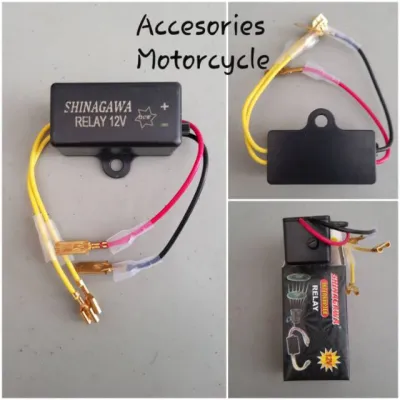

Produk yang disebutkan dalam panduan ini
150 penilaian di Lazada
Suara yang keras dan jelas, Harga terjangkau, Tahan lama dan awet,
barangnya udah sampai, tanpa ada cacat, tapi belum di coba,
Kualitas:bagus Penampilan:baik Pencapaian:kurir agak lama
Meningkatkan keamanan di jalan raya, Harga terjangkau,
Suara yang keras dan jelas, Harga terjangkau,
454 penilaian di Lazada
🛠Daya Tahan:tahan lama dan enak dipakai 🛠️Kemudahan Pemasangan:tinggal di cop pin sudah selesai Terima kasihh
🔌Kompatibilitas: mudah dipasang Membuat bel sy putus2 hingga poseng Mendengarkan nya
bagus mantap suara klakson jg keren dengan variasi sambung putus cocok buat touring
🔌Kompatibilitas:baik 🛠Daya Tahan:baik 🛠️Kemudahan Pemasangan:tinggal colok
kecewa mati gak ber fungsi
179 penilaian di Lazada
paket mendarat dengan selamat dan aman. untuk barang sesuai pesanan dan berfungsi dengan baik. selebihnya terimakasih seller Lazada dan kuri…Baca ulasan lengkapTampilkan lebih sedikit
paket mendarat dengan selamat dan aman. untuk barang sesuai pesanan dan berfungsi dengan baik. selebihnya terimakasih seller Lazada dan kurir.
Kompatibel dengan berbagai model, Ideal untuk sistem klakson, Performa stabil, Mudah dipasang, Mudah dipasang, Pengalihan listrik akurat,
Kompatibel dengan berbagai model, Ideal untuk sistem klakson, pengiriman cepat dan tepat waktu, toko amanah
mantap paket sdh tiba makasih ya pesanan pas yang datangnya, kurirnya pun ramah
terimakasih toko nya sudah amanah.
504 penilaian di Lazada
Performa yang dapat diandalkan, Nilai yang bagus untuk uang, Mudah dipasang, Ukuran yang nyaman, Kontrol volume yang dapat disesuaikan, Peng…Baca ulasan lengkapTampilkan lebih sedikit
Performa yang dapat diandalkan, Nilai yang bagus untuk uang, Mudah dipasang, Ukuran yang nyaman, Kontrol volume yang dapat disesuaikan, Penggunaan yang serbaguna, Bahan yang tahan lama, alhamdulillah paket sudah di Terima td siang dlm kondisi bagus &rapi, sesuai pesanan dan sangat amanah tokonya, baik abang paket nya dan lazada on line tempat yg cocok utk segala belanja murah dan banyak pilihan
Penggunaan yang serbaguna, Suara yang keras dan jelas, Bahan yang tahan lama, Warna hitam yang elegan,
playser buat kelakson sangat bagus jadi tegar suara klakson,y.toko,y amanah.terima kasih lazada
barang sesuai, sudah dicoba, berfungsi dengan baik, semoga awet, thanks..
barang bagus alhasil baik tidak mengecewakan makasih semua moga awet.
183 penilaian di Lazada

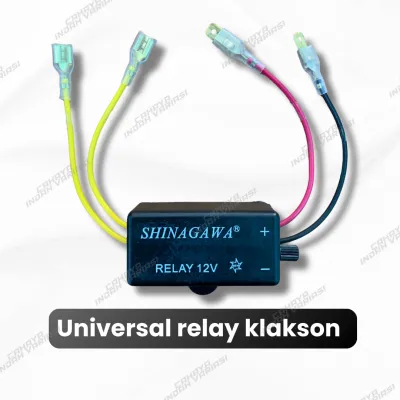

di foto merk sinagawa yang datang merk pos untung fungsi
ok barang dtng gercep namun blm dcba.. makasih boss
narang sampay sesuay pesan belum di coba mha nagus
Volume klakson dapat disesuaikan,
semoga awet
6 penilaian di Lazada
Nilai yang luar biasa untuk uang, Mudah dipasang, Serbaguna dan dapat diandalkan,
barang datang sesuai pesanan...thanks lzd,seller dan mas kurir nya
11 penilaian di Lazada
🔌Kompatibilitas:belum dicoba pasang, semoga sesuai deskripsi iklan 🛠Daya Tahan:semoga awet lama 🛠️Kemudahan Pemasangan:sangat mudah hanya tin…Baca ulasan lengkapTampilkan lebih sedikit
🔌Kompatibilitas:belum dicoba pasang, semoga sesuai deskripsi iklan 🛠Daya Tahan:semoga awet lama 🛠️Kemudahan Pemasangan:sangat mudah hanya tinggal colok aja
🔌Kompatibilitas:coooooocooook 🛠Daya Tahan:mantapppppppp 🛠️Kemudahan Pemasangan:good
Harga dapat berubah. Lihat halaman produk untuk harga terbaru.
Memahami Penyebab Modul Klakson Putus-Putus Saat Modifikasi
Sistem kelistrikan pada sepeda motor modern dirancang dengan batas toleransi beban arus yang sangat ketat. Ketika Anda menambahkan spion LED atau lampu tambahan langsung ke jalur kabel klakson atau saklar bawaan, sirkuit tersebut dipaksa bekerja melampaui kapasitas desain aslinya. Beban berlebih ini menyebabkan penurunan tegangan yang signifikan pada jalur yang menyuplai daya ke modul klakson, sehingga klakson tidak mendapatkan energi yang cukup untuk menghasilkan suara yang stabil.
Selain masalah beban arus, interferensi sinyal juga sering terjadi akibat penggunaan kabel dengan spesifikasi diameter yang terlalu kecil. Kabel yang terlalu tipis memiliki hambatan listrik yang tinggi, yang memicu timbulnya panas berlebih dan penurunan kualitas hantaran arus. Ketika klakson dan lampu tambahan aktif secara bersamaan, perebutan arus listrik pada kabel yang tidak memadai ini langsung mengacaukan kinerja modul klakson.
Kondisi keamanan harus selalu menjadi prioritas utama selama proses modifikasi kelistrikan berlangsung. Jika selama proses pemasangan atau uji coba Anda mencium bau hangus, melihat asap tipis, merasakan kabel yang sangat panas saat disentuh, atau melihat lampu indikator kerusakan pada panel instrumen menyala, segera matikan kunci kontak. Lepaskan sambungan kabel tambahan tersebut dan periksa kembali seluruh jalur kelistrikan sebelum terjadi kerusakan yang lebih parah.
Persiapan Alat dan Komponen Kelistrikan yang Tepat
Langkah awal untuk memastikan instalasi yang aman adalah memilih komponen pengaman yang sesuai dengan spesifikasi daya aksesoris Anda. Jangan pernah menentukan ukuran sekring atau kapasitas relay hanya berdasarkan perkiraan visual atau mengikuti kebiasaan umum. Selalu periksa buku manual atau label spesifikasi yang tertera pada kemasan spion LED dan lampu tambahan untuk mengetahui konsumsi daya total dalam satuan watt atau ampere.
Gunakan relay otomotif berkualitas dengan kapasitas yang memadai, umumnya berukuran 12 volt dengan arus minimal 30 ampere untuk memastikan saklar bawaan tidak menanggung beban arus besar secara langsung. Selain itu, siapkan sekring tipe tancap mandiri beserta rumah sekring yang kedap air untuk melindungi sirkuit tambahan dari potensi korsleting. Alat ukur seperti multimeter digital sangat wajib disediakan untuk memeriksa kontinuitas kabel, tegangan aki, dan memastikan tidak ada kebocoran arus ke bodi motor.
Dalam menyambungkan kabel, hindari kebiasaan buruk hanya melilitkan ujung kabel tembaga lalu menutupnya dengan isolasi hitam biasa. Sambungan yang longgar seperti ini sangat rentan terhadap oksidasi, air, dan getaran mesin yang lambat laun akan menimbulkan hambatan listrik tinggi atau korsleting. Gunakan konektor terminal crimp yang dipres dengan tang crimping khusus, atau lakukan penyolderan pada sambungan kabel kemudian lindungi dengan pipa selongsong bakar agar sambungan benar-benar rapat dan kedap air.
Langkah Pemasangan Spion LED dan Lampu Tambahan dengan Relay
Penggunaan relay eksternal merupakan solusi mutlak untuk memisahkan sirkuit kontrol berarus kecil dari sirkuit daya berarus besar. Relay bekerja sebagai saklar elektromagnetik yang digerakkan oleh arus kecil dari saklar bawaan motor untuk menghubungkan arus besar langsung dari aki menuju lampu tambahan atau spion LED.
Dengan metode ini, modul klakson dan sirkuit bawaan motor lainnya tidak akan terbebani oleh konsumsi daya dari aksesoris baru. Pastikan Anda mengambil sumber daya utama untuk pin relay nomor 30 langsung dari kutub positif aki, dan pasang sekring pengaman mandiri pada kabel tersebut dengan jarak tidak lebih dari 15 sentimeter dari terminal aki.
Teknik Penarikan Kabel untuk Spion LED
Penarikan kabel untuk spion LED memerlukan ketelitian ekstra karena posisi spion berada pada bagian setang yang selalu bergerak aktif saat berkendara. Rute kabel harus diatur mengikuti jalur kabel bawaan pabrik melewati area leher kemudi dengan rapi. Pastikan Anda memberikan ruang gerak atau kelonggaran kabel yang cukup saat setang diputar penuh ke arah kanan maupun kiri agar kabel tidak tertarik kencang atau terjepit di antara komponen rangka.
Untuk mengaktifkan fungsi LED pada spion, hubungkan kabel pemicu relay ke jalur kabel aksesoris yang hanya mengalirkan arus listrik saat kunci kontak berada pada posisi aktif. Hindari melakukan penyadapan arus secara langsung dari kabel positif klakson atau kabel lampu sein bawaan tanpa melalui relay, karena hal ini dapat mengacaukan ritme kedipan lampu sein atau memicu kegagalan fungsi pada modul klakson.
Sebelum melakukan pemotongan atau penyambungan kabel pada sistem kelistrikan motor, selalu pelajari buku manual pemilik kendaraan Anda untuk mengidentifikasi warna kabel dan fungsi sirkuit dengan tepat. Langkah ini sangat penting untuk memastikan bahwa metode penyambungan yang Anda lakukan tidak melanggar ketentuan garansi resmi pabrikan sepeda motor Anda.
Teknik Penarikan Kabel untuk Lampu Tambahan
Lampu tambahan biasanya membutuhkan daya yang lebih besar dibandingkan spion LED, sehingga penempatan komponen pendukungnya harus direncanakan dengan sangat baik. Pasang relay tambahan di area yang terlindung dari cipratan air hujan langsung, seperti di bawah jok atau di balik tebeng bodi depan, namun tetap memiliki sirkulasi udara yang cukup agar suhu relay tidak terlalu panas saat digunakan dalam jangka waktu lama.
Masalah ground atau massa sering kali menjadi penyebab utama modul klakson bekerja putus-putus akibat terjadinya arus balik. Hubungkan kabel negatif atau massa dari lampu tambahan dan relay langsung ke terminal negatif aki atau ke titik massa utama pada rangka logam motor yang bersih dari cat dan karat. Hindari menyatukan kabel massa aksesoris baru ini pada baut pengikat klakson atau modul elektronik sensitif lainnya untuk mencegah terjadinya interferensi kelistrikan.
Setelah seluruh kabel terpasang pada posisinya, lakukan pengujian awal dengan menyalakan lampu tambahan selama beberapa menit dalam kondisi mesin menyala. Sentuh seluruh jalur kabel baru secara perlahan dengan tangan Anda; jika kabel terasa hangat atau panas, segera matikan sistem kelistrikan. Kondisi hangat ini menandakan ukuran diameter kabel yang Anda gunakan terlalu kecil untuk beban arus lampu tersebut, atau terdapat sambungan yang kurang rapat yang harus segera diperbaiki.
Pengujian Sistem dan Verifikasi Kelistrikan
Setelah seluruh rangkaian kabel, relay, dan sekring terpasang dengan rapi, langkah berikutnya adalah melakukan verifikasi kinerja sistem secara menyeluruh. Hidupkan mesin sepeda motor Anda agar alternator bekerja menyuplai arus listrik ke aki secara normal. Nyalakan spion LED, aktifkan lampu tambahan, lalu tekan tombol klakson beberapa kali secara bersamaan untuk memantau apakah ada penurunan performa pada masing-masing komponen.
Perhatikan suara yang dihasilkan oleh klakson saat seluruh aksesoris menyala penuh; suara klakson harus tetap terdengar nyaring, konstan, dan tidak menunjukkan gejala putus-putus atau melemah. Biarkan seluruh sistem menyala selama sekitar 10 hingga 15 menit, kemudian lakukan pemeriksaan fisik pada area rumah sekring, konektor kabel, dan badan relay untuk memastikan tidak ada peningkatan suhu yang tidak wajar.
Apabila Anda masih menemukan gejala klakson yang terdengar lemah atau tersendat saat lampu tambahan dinyalakan, segera lakukan tindakan korektif dengan memeriksa tegangan aki menggunakan multimeter. Pastikan tegangan aki tetap berada di atas batas minimal saat beban penuh aktif. Jika tegangan drop terlalu jauh, Anda mungkin perlu memisahkan jalur massa aksesoris sepenuhnya langsung ke terminal negatif aki, atau mengganti relay dengan kapasitas arus yang lebih besar untuk memastikan kestabilan suplai daya.
Pertanyaan Umum (FAQ)
Apakah spion LED bisa langsung disambung ke kabel sein bawaan?
Penyambungan spion LED secara langsung ke kabel sein bawaan sangat tidak disarankan karena dapat mengganggu kinerja sistem penanda arah kendaraan Anda. Flasher sein bawaan pabrik dirancang untuk bekerja dengan beban hambatan listrik yang sangat spesifik dari lampu sein standar. Menambahkan beban dari spion LED secara langsung dapat menyebabkan lampu sein berkedip terlalu cepat, tidak berkedip sama sekali, atau bahkan merusak modul kontrol bodi pada motor modern.
Jika Anda tetap ingin memasang spion LED, gunakanlah bantuan relay tambahan untuk mengisolasi beban arusnya dari sirkuit sein utama. Selalu rujuk batas kapasitas ampere yang tertera pada buku manual kendaraan Anda sebelum melakukan modifikasi apa pun pada jalur kabel sein bawaan untuk memastikan keamanan sistem kelistrikan.
Mengapa lampu tambahan sering membuat aki cepat tekor?
Aki yang cepat tekor setelah pemasangan lampu tambahan biasanya disebabkan oleh kesalahan dalam penentuan jalur kabel positif pemicu relay. Jika kabel pemicu relay dihubungkan langsung ke kutub positif aki tanpa melalui kunci kontak, relay akan terus berada dalam kondisi aktif dan menyedot arus listrik secara terus-menerus meskipun mesin motor sudah dimatikan.
Pastikan kabel pemicu relay selalu dihubungkan ke jalur kabel aksesoris yang arusnya terputus secara total saat kunci kontak berada di posisi mati. Selain itu, lakukan perawatan rutin pada aki dengan memeriksa kebersihan terminal dari korosi dan memastikan sistem pengisian daya motor Anda tetap berfungsi dengan optimal untuk menyuplai kebutuhan daya tambahan.
