Memasang relay pada lampu LED motor merupakan langkah krusial untuk menjaga kestabilan sistem kelistrikan sekaligus melindungi komponen bawaan kendaraan dari kerusakan akibat beban arus berlebih. Meskipun lampu LED dikenal hemat energi, lonjakan arus saat pertama kali dinyalakan atau pemasangan lampu tambahan dengan daya besar tetap berisiko membebani saklar bawaan motor. Dengan menggunakan relay, arus listrik berdaya besar dialirkan langsung dari aki menuju lampu melalui sirkuit khusus, sementara saklar bawaan hanya berfungsi sebagai pemicu arus kecil untuk mengaktifkan relay tersebut.
Sebelum memulai modifikasi kelistrikan ini, pastikan Anda memahami diagram kelistrikan motor Anda dan selalu utamakan keselamatan dengan melepaskan terminal negatif aki sebelum menyentuh kabel apa pun. Jika Anda ragu dengan kondisi kelistrikan motor Anda, sangat disarankan untuk berkonsultasi dengan mekanik profesional.
Persiapan Alat dan Komponen yang Dibutuhkan
Sebelum memulai proses pemasangan, Anda perlu menyiapkan beberapa komponen kelistrikan dan peralatan kerja agar instalasi berjalan aman dan rapi. Komponen utama yang wajib ada adalah unit relay itu sendiri. Untuk sistem kelistrikan sepeda motor standar, gunakan relay bertegangan 12 Volt (12V). Pastikan kapasitas arus relay tersebut (biasanya diukur dalam Ampere seperti 30A atau 40A) mampu menangani total daya (watt) dari lampu LED yang akan Anda pasang. Anda dapat menghitung kebutuhan arus dengan membagi total watt lampu dengan tegangan aki (12V). Sebagai contoh, lampu tambahan dengan total daya 60 watt membutuhkan arus sekitar 5 Ampere, sehingga relay 30A sudah sangat aman digunakan.

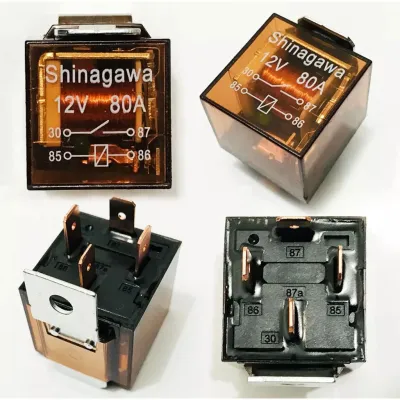

Produk yang disebutkan dalam panduan ini
Harga dapat berubah. Lihat halaman produk untuk harga terbaru.
Selain relay, Anda wajib menyediakan sekring (fuse) eksternal beserta rumah sekringnya (fuse holder). Sekring ini berfungsi sebagai pengaman utama sirkuit beban yang ditarik langsung dari aki. Tanpa sekring, korsleting sekecil apa pun pada jalur lampu tambahan dapat langsung membakar kabel bodi atau bahkan merusak aki motor Anda. Pilih sekring dengan kapasitas sedikit di atas arus maksimal lampu, misalnya 10 Ampere untuk beban lampu 5 Ampere. Kabel yang digunakan juga harus memiliki ketebalan yang memadai, seperti kabel tembaga murni tipe AWG 16 atau AWG 18 untuk jalur daya utama, agar tidak menimbulkan hambatan listrik yang memicu panas.
Untuk peralatan kerja, siapkan tang crimping khusus konektor kabel, multimeter digital untuk mengukur tegangan dan kontinuitas sirkuit, serta konektor terminal yang sesuai dengan kaki relay. Hindari menyambung kabel hanya dengan memuntirnya secara manual dan menutupnya dengan selotip hitam biasa. Sebagai gantinya, gunakan selongsong bakar (heat shrink tubing) untuk membungkus setiap sambungan kabel agar kedap air dan terlindung dari gesekan sasis motor.
Memahami Fungsi Pin pada Relay 4 Kaki dan 5 Kaki
Relay bekerja sebagai saklar elektromagnetik yang memisahkan sirkuit kontrol arus rendah dengan sirkuit beban arus tinggi. Untuk memasangnya dengan benar, Anda harus memahami fungsi dari setiap pin atau kaki yang ada pada bodi relay. Pada umumnya, relay otomotif menggunakan penomoran standar internasional yang tercetak tepat di dekat kaki-kakinya.
Pada relay 4 kaki, terdapat empat pin utama dengan nomor 85, 86, 30, dan 87. Pin 85 dan pin 86 terhubung ke kumparan elektromagnetik di dalam relay yang berfungsi sebagai sirkuit kontrol. Ketika kedua pin ini dialiri arus listrik (satu mendapatkan tegangan positif dan satu lagi terhubung ke ground atau massa), kumparan akan menghasilkan medan magnet yang menarik saklar internal di dalam relay. Pin 30 adalah terminal input daya utama yang harus dihubungkan langsung ke kutub positif aki melalui sekring pengaman. Sementara itu, pin 87 adalah terminal output daya yang akan menyalurkan arus listrik menuju lampu LED ketika relay aktif.
Perbedaan utama antara relay 4 kaki dan 5 kaki terletak pada pin 87a (normally closed). Pada relay 5 kaki, pin 87a mengalirkan arus saat relay mati, lalu berpindah ke pin 87 saat relay aktif. Untuk lampu LED motor standar, pin 87a biasanya tidak digunakan dan cukup diisolasi dengan aman.
Sangat penting untuk selalu membaca diagram skema yang biasanya tercetak pada bodi luar relay yang Anda beli. Meskipun penomoran pin 85, 86, 30, dan 87 hampir selalu konsisten, warna kabel pada soket relay bawaan toko bisa sangat bervariasi antar merek. Jangan pernah mengandalkan warna kabel soket sebagai acuan utama; selalu cocokkan posisi kabel pada soket dengan nomor pin yang tertera pada fisik relay untuk menghindari kesalahan fatal yang dapat merusak sirkuit kelistrikan motor Anda.
Langkah-langkah Menyambungkan Kabel Relay ke Lampu LED
Proses perakitan kelistrikan harus dilakukan secara sistematis demi menjaga keamanan komponen motor dan diri Anda sendiri. Langkah pertama dan paling krusial sebelum menyentuh kabel apa pun adalah mematikan kunci kontak motor dan melepaskan kabel negatif dari terminal aki. Langkah pencegahan ini mutlak dilakukan untuk mengeliminasi risiko terjadinya percikan api atau korsleting tidak sengaja saat Anda mengupas atau menghubungkan kabel baru ke sasis motor.
Setelah aki dinonaktifkan, mulailah dengan merakit sirkuit kontrol relay. Ambil kabel sinyal positif dari saklar lampu bawaan motor Anda (atau saklar tambahan yang telah Anda pasang di setang) dan hubungkan ke pin 85 pada relay. Kabel ini akan mengirimkan sinyal tegangan ketika saklar diaktifkan. Selanjutnya, hubungkan pin 86 ke ground atau massa bodi motor yang bersih dari cat dan karat, atau hubungkan langsung ke terminal negatif aki menggunakan kabel hitam. Ketika saklar lampu dinyalakan, arus kecil akan mengalir melewati kumparan dari pin 85 ke pin 86, mengaktifkan magnet di dalam relay.
Langkah berikutnya adalah merakit sirkuit beban yang menyalurkan daya utama ke lampu LED. Tarik kabel baru dari terminal positif aki, pasang rumah sekring sedekat mungkin dengan terminal aki tersebut, lalu hubungkan ujung kabel lainnya ke pin 30 pada relay. Penempatan sekring di dekat aki sangat penting agar seluruh jalur kabel baru terlindungi dari pangkalnya. Setelah itu, hubungkan pin 87 pada relay ke kabel input positif dari lampu LED Anda. Terakhir, hubungkan kabel negatif dari lampu LED langsung ke ground sasis motor atau ke terminal negatif aki agar sirkuit tertutup dengan sempurna.
Selama proses penyambungan, pastikan Anda menggunakan konektor terminal skun yang dipres kuat menggunakan tang crimping pada setiap ujung kabel yang menempel ke kaki relay atau terminal aki. Hindari metode sambungan puntir manual karena getaran motor saat berkendara dapat dengan mudah melonggarkan sambungan tersebut, memicu lonjakan arus, atau menyebabkan lampu mati mendadak. Bungkus setiap sambungan kupasan kabel dan konektor menggunakan selongsong bakar (heat shrink) untuk memastikan tidak ada bagian logam konduktor yang terbuka dan berpotensi menyentuh sasis motor.
Kesalahan Umum dan Batasan Keamanan Kelistrikan Motor
Dalam modifikasi kelistrikan motor, kesalahan kecil dapat berdampak fatal pada keandalan kendaraan Anda. Salah satu kesalahan paling umum adalah memotong kabel bodi bawaan secara sembarangan untuk mengambil daya langsung dari saklar bawaan tanpa menggunakan relay. Saklar bawaan motor umumnya dirancang hanya untuk menangani beban arus lampu standar pabrikan. Jika Anda memaksa menarik daya langsung dari saklar untuk menyalakan lampu LED tambahan berdaya besar, panas berlebih akan terakumulasi pada titik kontak saklar. Hal ini dapat melelehkan rumah saklar, merusak soket kabel bodi, atau bahkan memicu korsleting yang membakar seluruh sistem kabel motor.
Kesalahan lain yang sering diabaikan adalah penggunaan ukuran kabel yang terlalu tipis untuk sirkuit beban utama. Kabel yang terlalu tipis memiliki hambatan listrik yang tinggi. Ketika arus besar dipaksa mengalir melaluinya, kabel akan menjadi sangat panas, menyebabkan isolasi plastik pembungkusnya meleleh dan memicu kebakaran sasis. Selalu gunakan kabel tembaga berkualitas dengan ketebalan yang sesuai dengan spesifikasi daya lampu Anda.
Anda juga harus mengenali batasan kemampuan diri dan kondisi motor sebelum melanjutkan modifikasi. Jika saat membongkar bodi motor Anda menemukan kabel bawaan yang sudah getas, mengeras, atau soket-soket yang tampak hangus akibat panas berlebih, segera hentikan proses pemasangan. Selain itu, jika motor Anda menggunakan sistem kelistrikan modern yang sangat sensitif seperti sistem CAN bus atau memiliki ECU (Electronic Control Unit) yang memonitor beban arus lampu secara real-time, pemasangan relay konvensional secara sembarangan dapat memicu indikator kerusakan menyala atau bahkan merusak modul komputer motor. Dalam kondisi-kondisi sensitif seperti ini, segera hentikan pekerjaan Anda dan serahkan pemasangan lampu tambahan kepada mekanik profesional yang memahami sistem kelistrikan digital motor Anda.
Pengujian Rangkaian dan Perapian Kabel Setelah Pemasangan
Setelah seluruh kabel terhubung dengan benar dan semua sambungan telah diisolasi dengan aman, langkah berikutnya adalah melakukan pengujian sistem sebelum memasang kembali bodi-bodi motor. Hubungkan kembali kabel negatif ke terminal aki motor Anda dengan kencang. Putar kunci kontak ke posisi ON, lalu aktifkan saklar lampu tambahan Anda. Perhatikan respons lampu LED; lampu harus langsung menyala dengan terang dan stabil tanpa adanya kedipan. Saat saklar diaktifkan, Anda juga harus mendengar suara klik halus dari dalam relay, yang menandakan bahwa kumparan elektromagnetik bekerja menarik saklar internal dengan sempurna. Pastikan tidak ada suara dengung terus-menerus dari relay, karena suara dengung biasanya menandakan adanya penurunan tegangan atau arus kontrol yang tidak stabil.
Biarkan lampu menyala selama beberapa menit dalam kondisi motor stasioner. Selama pengujian ini, raba kabel-kabel baru, rumah sekring, dan unit relay dengan tangan Anda secara hati-hati. Seluruh komponen tersebut harus tetap berada dalam suhu normal atau hangat kuku yang wajar. Jika Anda mendeteksi adanya bagian kabel atau relay yang terasa sangat panas, segera matikan sistem kelistrikan dan periksa kembali setiap sambungan. Panas berlebih merupakan indikasi kuat adanya hambatan tinggi akibat sambungan yang longgar atau ukuran kabel yang kurang memadai.
Jika pengujian berjalan sukses, langkah terakhir adalah merapikan seluruh jalur kabel baru menggunakan zip tie (pengikat kabel). Ikat kabel-kabel baru secara rapi dan satukan dengan jalur kabel bodi utama jika memungkinkan. Pastikan posisi kabel baru dan unit relay diletakkan di area yang terlindung dari cipratkan air langsung, serta jauh dari komponen yang menghasilkan panas tinggi seperti pipa knalpot atau blok mesin. Selain itu, pastikan kabel tidak berada di dekat bagian motor yang bergerak aktif, seperti kipas radiator, suspensi, atau area kemudi yang dapat menjepit atau menarik kabel saat motor berbelok.
Frequently Asked Questions (FAQ)
Apakah semua motor wajib menggunakan relay untuk lampu LED?
Meskipun lampu LED secara umum mengonsumsi daya listrik yang lebih rendah dibandingkan lampu halogen konvensional, penggunaan relay tetap sangat disarankan dalam beberapa kondisi tertentu. Jika Anda memasang lampu LED tambahan (seperti lampu tembak atau fog lamp) dengan total watt yang cukup besar, atau jika Anda memasang lampu LED aftermarket pada motor tua yang saklar bawaannya sudah mulai aus, relay menjadi komponen yang wajib dipasang. Relay berfungsi memindahkan beban arus besar langsung ke aki, sehingga saklar bawaan motor yang sudah berumur tidak terbebani arus tinggi yang dapat mempercepat kerusakan kontak saklar. Namun, jika Anda hanya mengganti bohlam utama bawaan motor dengan bohlam LED plug-and-play berkualitas yang dayanya setara atau lebih rendah dari standar pabrik, sirkuit bawaan motor biasanya sudah cukup memadai tanpa perlu menambahkan relay eksternal. Selalu periksa kapasitas saklar dan kondisi kabel bodi motor Anda sebelum memutuskan untuk menambah atau memodifikasi jalur kelistrikan.
Mengapa lampu LED berkedip atau redup setelah dipasang relay?
Jika lampu LED Anda berkedip, redup, atau bahkan tidak menyala sama sekali setelah pemasangan relay, masalah utama biasanya terletak pada kualitas sambungan kelistrikan atau kondisi pasokan daya. Penyebab paling sering adalah sambungan ground (massa) yang kurang kuat atau tidak menempel sempurna pada sasis logam motor. Sasis yang tertutup cat tebal, karat, atau kotoran dapat menghambat aliran arus balik ke aki, sehingga relay tidak mendapatkan tegangan kontrol yang stabil atau lampu kekurangan daya. Penyebab lainnya adalah kondisi aki motor yang sudah mulai melemah sehingga tidak mampu menyuplai tegangan konstan 12V saat beban dinyalakan. Untuk mendiagnosis masalah ini, gunakan multimeter digital untuk memeriksa tegangan pada terminal aki saat lampu dinyalakan, serta periksa kontinuitas dan penurunan tegangan di sepanjang jalur sambungan kabel dari aki hingga ke kaki-kaki relay. Pastikan pula semua terminal skun pada soket relay terjepit dengan rapat dan tidak longgar.
