Memasang soket relay plus sekring untuk upgrade spion LED motor adalah langkah krusial untuk menjaga kestabilan arus listrik dan melindungi komponen elektronik kendaraan. Pemasangan yang benar dilakukan dengan menghubungkan arus utama dari terminal positif aki melewati sekring menuju relay, kemudian menyambungkan kabel pemicu ke jalur kunci kontak, serta memastikan kabel massa terpasang kuat pada rangka motor atau terminal negatif aki. Metode ini mengisolasi beban arus lampu LED dari sakelar bawaan motor, sehingga mencegah terjadinya panas berlebih, korsleting, atau kerusakan pada sistem kelistrikan utama.
Persiapan dan Batas Keamanan Kelistrikan Sebelum Memulai
Sebelum Anda menyentuh komponen kelistrikan apa pun pada sepeda motor, keselamatan kerja harus menjadi prioritas utama. Langkah pertama yang wajib dilakukan adalah memutus sambungan aki dengan melepas kabel dari terminal negatif terlebih dahulu. Tindakan sederhana ini sangat penting untuk mencegah terjadinya percikan api atau hubungan arus pendek secara tidak sengaja saat Anda mengupas atau menyambungkan kabel baru.
Setiap sepeda motor memiliki kapasitas sistem pengisian dan batas beban kelistrikan yang berbeda-beda. Sebelum memutuskan untuk menambah aksesori seperti spion LED, luangkan waktu untuk memeriksa buku manual pemilik kendaraan Anda guna mengetahui kapasitas aki serta output alternator bawaan pabrik. Mengetahui batas ini membantu Anda memastikan bahwa penambahan beban lampu LED tidak akan membuat aki motor cepat tekor atau mengganggu kinerja sistem pengapian.

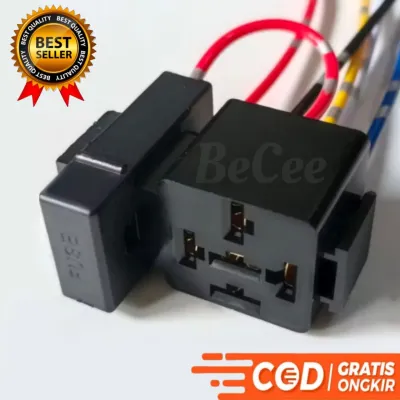

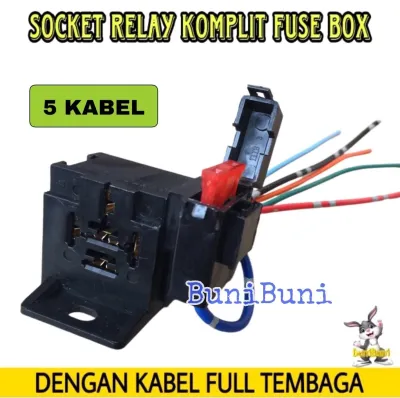

Produk yang disebutkan dalam panduan ini
Harga dapat berubah. Lihat halaman produk untuk harga terbaru.
Modifikasi kelistrikan membutuhkan ketelitian tinggi dan pemahaman dasar tentang diagram kabel. Jika Anda menemukan bahwa jalur kabel bawaan motor Anda sudah sangat rumit, pernah dimodifikasi secara tidak rapi oleh pemilik sebelumnya, atau Anda kesulitan mengidentifikasi warna kabel yang tepat, sebaiknya hentikan proses instalasi mandiri. Menyerahkan pekerjaan ini kepada mekanik atau teknisi kelistrikan motor profesional adalah keputusan bijak untuk menghindari kerusakan fatal pada unit kontrol elektronik.
Daftar Alat dan Komponen yang Diperlukan
Untuk memastikan proses instalasi berjalan lancar tanpa hambatan, Anda perlu menyiapkan seluruh peralatan kerja dan komponen pendukung sebelum memulai pembongkaran. Memiliki alat yang tepat tidak hanya mempercepat pekerjaan, tetapi juga memastikan hasil sambungan kabel kuat dan aman untuk jangka panjang.
Beberapa alat dasar yang wajib ada di meja kerja Anda antara lain tang crimping untuk memasang terminal kabel, pemotong kabel yang tajam, obeng untuk membuka bodi motor serta melepas sekrup aki, dan multimeter digital. Multimeter sangat berguna untuk menguji kontinuitas kabel, mendeteksi tegangan, dan memastikan titik massa yang Anda pilih benar-benar terhubung dengan baik ke rangka motor.
Selain alat kerja, Anda membutuhkan bahan pelindung kabel berkualitas tinggi untuk menjaga instalasi dari kelembapan dan gesekan. Siapkan selotip bakar dengan berbagai ukuran, selotip listrik khusus otomotif yang tahan air, serta kabel ties untuk merapikan bentangan kabel. Untuk komponen utamanya, pastikan Anda menggunakan soket relay plus sekring yang sudah dilengkapi dengan relay kaki empat atau kaki lima yang sesuai, serta beberapa sekring cadangan dengan nilai Ampere yang direkomendasikan oleh produsen spion LED Anda.
Panduan Langkah demi Langkah Memasang Soket Relay Plus Sekring
Memasang soket relay plus sekring pada dasarnya adalah membuat jalur kelistrikan baru yang mandiri dan aman, terpisah dari jalur utama yang mengoperasikan mesin motor. Alur kerja sistem ini dimulai dari aki sebagai sumber daya utama, mengalir melewati sekring sebagai pengaman, masuk ke dalam relay sebagai sakelar elektronik, dan akhirnya disalurkan menuju spion LED ketika mendapatkan sinyal pemicu dari kunci kontak atau sakelar lampu.
Memasang Sekring dan Menghubungkan ke Sumber Daya Utama
Langkah pertama dalam instalasi fisik adalah menempatkan rumah sekring pada posisi yang strategis dan aman. Sangat disarankan untuk memasang rumah sekring sedekat mungkin dengan terminal positif aki, idealnya tidak lebih dari beberapa sentimeter dari kutub aki tersebut. Posisi ini memastikan bahwa jika terjadi gesekan kabel atau korsleting di sepanjang jalur menuju relay, sekring akan langsung putus sebelum kerusakan merambat ke aki atau bagian motor lainnya.
Setelah menentukan posisi rumah sekring, hubungkan kabel daya utama dari rumah sekring tersebut ke terminal positif aki menggunakan terminal ring yang sesuai. Pastikan baut terminal aki dikencangkan dengan kuat menggunakan obeng atau kunci pas agar tidak ada kelonggaran yang dapat memicu percikan api akibat getaran mesin saat motor dikendarai. Sambungan yang longgar juga dapat menyebabkan hambatan listrik tinggi yang membuat kabel menjadi panas.
Sebelum menutup sambungan, lakukan pengecekan visual secara saksama pada bagian crimping terminal kabel. Pastikan tidak ada serabut tembaga kabel yang terkeluar atau mencuat dari selongsong terminal ring. Serabut kabel yang liar sangat berbahaya karena dapat menyentuh bagian rangka motor atau terminal negatif secara tidak sengaja, yang seketika akan memicu hubungan arus pendek yang merusak.
Menghubungkan Pin Relay ke Spion LED dan Sakelar
Kini saatnya menghubungkan kabel-kabel pada soket relay ke komponen terkait. Langkah pertama adalah mengidentifikasi nomor pin pada relay yang biasanya tertera pada bagian bawah atau diagram kemasan produk. Pada relay standar otomotif, pin 30 adalah jalur masuk daya utama dari aki (melalui sekring), pin 87 adalah jalur keluar daya menuju beban (kabel positif spion LED), pin 85 adalah jalur massa, dan pin 86 adalah jalur pemicu dari sakelar.
Hubungkan kabel pemicu (pin 86) ke jalur kabel yang hanya memiliki arus listrik saat kunci kontak berada pada posisi ON, atau ke kabel positif sakelar lampu bawaan motor. Untuk melakukan ini, hindari memotong kabel utama motor secara sembarangan; gunakan konektor cabang kabel yang aman atau selipkan terminal dengan rapi pada soket konektor bawaan. Metode ini menjaga keutuhan kabel bodi asli motor Anda dan meminimalkan risiko korsleting di masa mendatang.
Selanjutnya, hubungkan kabel massa (pin 85) dan kabel negatif dari spion LED ke rangka motor atau langsung ke terminal negatif aki. Jika Anda memilih menghubungkannya ke rangka motor, pastikan titik penempelan tersebut bebas dari lapisan cat tebal, karat, atau kotoran berminyak. Anda bisa mengampelas sedikit area rangka tersebut agar terminal kabel menempel langsung pada logam bersih, memastikan aliran arus balik berjalan tanpa hambatan.
Proteksi dan Perapian Kabel agar Tahan Cuaca
Setelah semua sambungan elektrikal terhubung dengan benar, langkah berikutnya yang tidak kalah penting adalah memberikan perlindungan fisik pada seluruh jalur kabel. Sepeda motor sering kali terpapar air hujan, cipratan air saat dicuci, serta getaran konstan selama perjalanan, sehingga isolasi yang buruk akan cepat rusak dan memicu kegagalan sistem.
Gunakan selotip bakar untuk membungkus setiap sambungan kabel yang telah disolder atau dipasang terminal crimping. Panaskan selotip bakar menggunakan korek api atau heat gun hingga menyusut sempurna dan membungkus sambungan dengan rapat, mencegah air atau debu masuk ke sela-sela tembaga. Setelah itu, bungkus seluruh rangkaian kabel baru menggunakan selotip listrik berkualitas tinggi yang dirancang khusus untuk penggunaan otomotif luar ruangan.
Gunakan kabel ties untuk mengikat bentangan kabel baru dengan rapi, sebisa mungkin ikuti jalur kabel bodi bawaan pabrik agar terlihat estetis dan terstruktur. Saat merapikan kabel, pastikan Anda menghindari area yang bergerak aktif seperti segitiga setang atau suspensi depan agar kabel tidak tertarik atau terjepit saat setang berbelok penuh. Selain itu, jauhkan kabel dari area bersuhu tinggi seperti blok silinder mesin, radiator, atau pipa knalpot untuk mencegah melelehnya isolasi kabel.
Cara Menguji Instalasi dan Memastikan Tidak Ada Korsleting
Sebelum Anda memasang kembali seluruh bodi plastik motor, Anda harus melakukan pengujian menyeluruh untuk memastikan sistem bekerja dengan sempurna dan aman. Hubungkan kembali kabel terminal negatif aki yang sebelumnya dilepas, lalu kencangkan bautnya dengan kuat. Pastikan tidak ada tanda-tanda percikan api yang tidak biasa saat terminal negatif menyentuh kutub aki.
Putar kunci kontak motor ke posisi ON, lalu aktifkan sakelar spion LED Anda. Amati dengan cermat indikator visual pada lampu spion LED; cahaya yang dihasilkan harus stabil, terang, dan tidak berkedip-kedip secara tidak beraturan. Jika spion LED dilengkapi dengan fitur lampu sein tambahan, aktifkan lampu sein untuk memastikan ritme kedipan berjalan normal dan tidak mengganggu sistem flasher bawaan motor.
Biarkan lampu spion LED menyala selama beberapa menit sambil Anda melakukan pemeriksaan fisik dengan meraba kabel-kabel baru, soket relay, dan rumah sekring. Seluruh komponen tersebut harus tetap berada dalam suhu normal atau dingin; jika Anda merasakan ada bagian kabel atau rumah sekring yang mulai menghangat atau terasa panas, segera matikan kunci kontak. Suhu panas mengindikasikan adanya hambatan tinggi, sambungan yang longgar, atau korsleting halus yang harus segera diperbaiki sebelum motor digunakan berkendara.
Kesalahan Umum saat Instalasi dan Cara Mencegahnya
Banyak kegagalan kelistrikan pada motor modifikasi disebabkan oleh kesalahan-kesalahan sepele yang sebenarnya sangat mudah dicegah jika Anda memahami prinsip dasar kelistrikan kendaraan. Salah satu kesalahan paling fatal adalah menggunakan sekring dengan nilai Ampere yang terlalu besar dari yang dibutuhkan oleh spion LED. Sekring berfungsi sebagai pengaman yang sengaja dirancang untuk putus ketika arus berlebih terjadi; jika Anda memasang sekring yang terlalu besar (misalnya 30 Ampere untuk beban yang hanya membutuhkan 5 Ampere), sekring tidak akan putus saat terjadi korsleting, melainkan kabel Anda yang akan meleleh dan berpotensi membakar motor.
Kesalahan umum berikutnya adalah menghubungkan kabel massa ke bagian rangka motor yang masih tertutup cat tebal atau berkarat. Cat dan karat bertindak sebagai isolator yang menghambat aliran arus listrik kembali ke aki, menyebabkan lampu LED redup, berkedip, atau bahkan relay mengeluarkan suara mendengung yang mengganggu. Selalu pastikan terminal massa menempel pada logam rangka yang bersih dan bebas hambatan.
Terakhir, hindari menempatkan rumah sekring dan soket relay terlalu jauh dari aki atau di area yang mudah tergenang air, seperti di bawah spakbor atau area terbuka dekat roda. Meskipun soket relay dan rumah sekring modern umumnya memiliki pelindung karet, paparan air secara terus-menerus akan memicu korosi pada pin terminal di dalam soket. Korosi ini lambat laun akan memutus koneksi listrik atau menyebabkan korsleting internal yang sulit dideteksi tanpa membongkar seluruh jalur kabel.
Frequently Asked Questions (FAQ)
Apakah spion LED dengan daya kecil tetap butuh relay?
Meskipun spion LED umumnya mengonsumsi daya listrik yang relatif kecil dibandingkan lampu halogen, penggunaan relay tetap sangat direkomendasikan. Relay berfungsi sebagai sakelar elektronik yang memisahkan sirkuit kontrol berarus rendah dari sirkuit beban berarus tinggi, sehingga sakelar bawaan pada setang motor Anda terhindar dari beban arus kontinu yang dapat menyebabkan keausan fisik dan panas berlebih pada kontak internal sakelar. Selalu periksa buku manual atau petunjuk pemasangan spion LED Anda untuk melihat apakah produsen secara spesifik mewajibkan atau menyarankan penambahan relay dalam rangkaian instalasinya.
Apa yang harus dilakukan jika lampu berkedip atau redup setelah dipasang?
Jika spion LED Anda berkedip atau tampak redup setelah instalasi selesai, langkah pertama yang harus dilakukan adalah memeriksa kualitas koneksi massa pada rangka motor atau terminal aki. Koneksi massa yang longgar atau terhalang cat sering kali menjadi penyebab utama ketidakstabilan arus listrik pada lampu LED. Selanjutnya, gunakan multimeter untuk memverifikasi apakah tegangan aki motor Anda masih berada di batas normal (minimal 12,4 Volt saat mesin mati) dan sistem pengisian alternator bekerja dengan baik saat mesin menyala. Jika semua pemeriksaan mandiri telah dilakukan namun masalah tetap berlanjut, segera lepas sekring utama dari rumahnya untuk memutus aliran daya dan bawalah motor Anda ke teknisi kelistrikan motor tepercaya guna menghindari kerusakan lebih lanjut pada sistem kelistrikan kendaraan.
