Memilih spesifikasi kabel yang tepat untuk instalasi LED pada spion motor sangat penting untuk menjaga kestabilan arus listrik dan mencegah risiko korsleting. Spesifikasi ideal untuk kebutuhan ini adalah kabel serabut tembaga murni dengan ukuran penampang antara 0,5 mm² hingga 0,85 mm² (setara dengan AWG 20 hingga 18) yang dilengkapi isolasi tahan cuaca. Kabel jenis ini, yang di pasar lokal sering dikenal sebagai kabel bintik, menawarkan fleksibilitas tinggi untuk melewati area kemudi yang dinamis sekaligus memiliki kapasitas hantar arus yang aman untuk lampu LED berdaya rendah.
Sebelum memulai modifikasi kelistrikan, pastikan Anda selalu merujuk pada buku manual resmi sepeda motor Anda untuk memahami diagram kelistrikan bawaan kendaraan. Jika Anda ragu mengenai jalur kabel atau cara menyambungkannya dengan aman, sangat disarankan untuk berkonsultasi atau menyerahkan pengerjaannya kepada teknisi kelistrikan profesional di bengkel terpercaya.
Menentukan Beban Listrik dan Jarak Instalasi LED
Langkah pertama dalam merancang instalasi kelistrikan tambahan adalah mengidentifikasi kebutuhan daya dari perangkat yang akan dipasang. Anda dapat memeriksa nilai daya (dalam satuan watt) atau kuat arus (dalam satuan ampere) yang tertera pada kemasan lampu LED spion atau lembar panduan produknya. Lampu LED untuk spion motor umumnya mengonsumsi daya yang sangat kecil, berkisar antara 1 hingga 5 watt saja. Dengan mengetahui nilai daya ini, Anda dapat memastikan kabel tidak akan mengalami kelebihan beban.

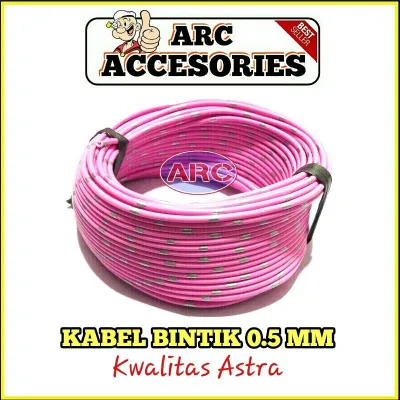

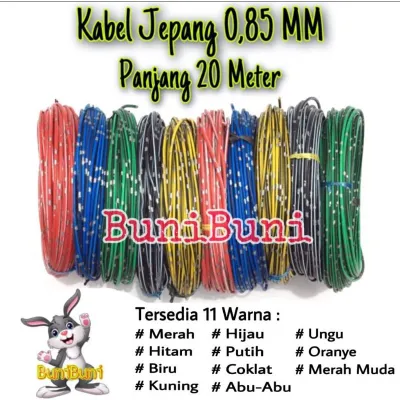

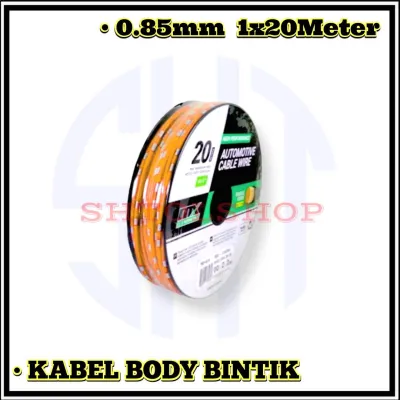

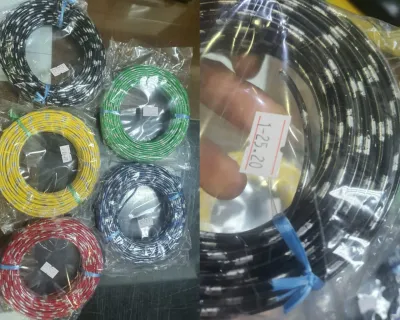

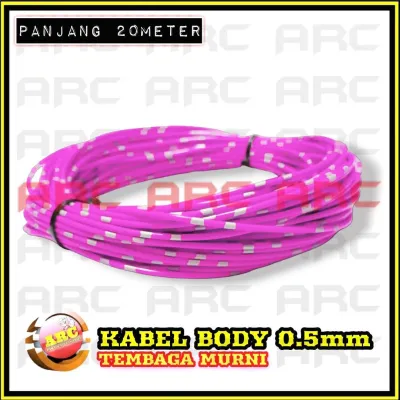

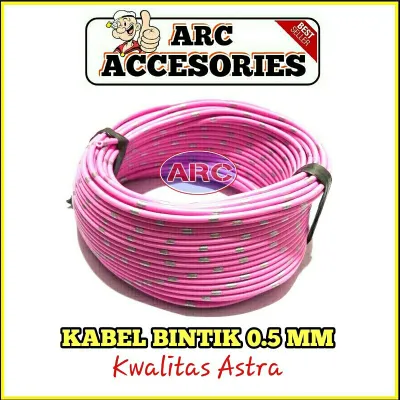

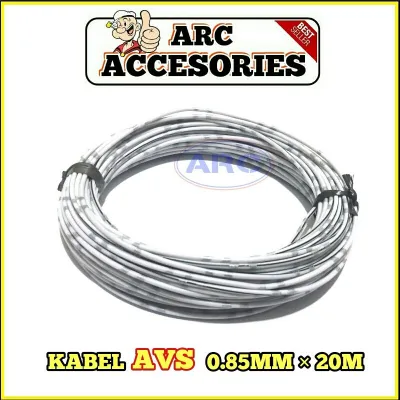

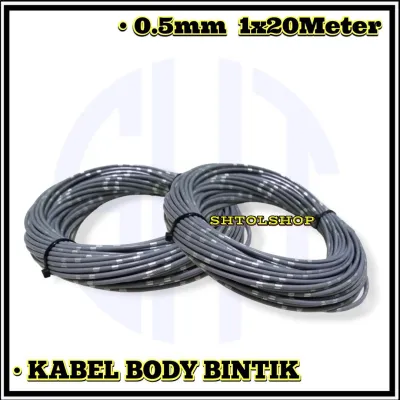

Produk yang disebutkan dalam panduan ini
Harga dapat berubah. Lihat halaman produk untuk harga terbaru.
Meskipun Anda membeli paket kabel bintik 20 meter, Anda tidak perlu menggunakan seluruh panjang tersebut untuk satu motor. Ukurlah jarak aktual dari posisi spion di area setang menuju ke sumber kelistrikan terdekat, seperti jalur saklar utama atau langsung ke terminal aki. Biasanya, panjang kabel yang dibutuhkan untuk rute ini hanya berkisar antara 1 hingga 2 meter saja. Menyimpan sisa kabel sebagai cadangan jauh lebih baik daripada memaksakan gulungan kabel yang terlalu panjang di dalam bodi motor, yang justru berisiko menimbulkan tumpukan panas.
Tegangan sistem kelistrikan sepeda motor standar umumnya berada pada kisaran 12 volt arus searah. Pada sistem tegangan rendah seperti ini, hambatan kabel yang terlalu tinggi akibat ukuran penampang yang terlalu kecil atau rute yang terlalu panjang dapat menyebabkan penurunan tegangan. Penurunan tegangan ini akan membuat intensitas cahaya lampu LED spion menjadi redup atau berkedip tidak stabil. Oleh karena itu, memilih ketebalan kabel yang sesuai dengan jarak rute sangat krusial untuk menjaga kinerja optimal lampu LED.
Membedah Spesifikasi Kabel Bintik dan Parameter Kunci
Di pasar komponen otomotif, istilah kabel bintik sangat populer digunakan untuk merujuk pada kabel serabut tunggal dengan isolasi luar bermotif bintik-bintik warna. Motif bintik ini sebenarnya berfungsi sebagai penanda visual untuk memudahkan mekanik dalam membedakan jalur kelistrikan yang berbeda saat melakukan instalasi yang rumit. Saat membeli kabel ini, jangan hanya mengandalkan nama sebutannya, melainkan periksalah label kemasan untuk melihat spesifikasi teknis yang jelas seperti luas penampang dalam milimeter persegi atau ukuran AWG.
Kemurnian material konduktor di dalam kabel merupakan faktor penentu kualitas hantaran listrik. Pilihlah kabel bintik yang menggunakan serabut tembaga murni daripada tembaga campuran atau aluminium berlapis tembaga. Tembaga murni memiliki hambatan jenis yang sangat rendah dan tingkat fleksibilitas yang tinggi. Jumlah serabut yang banyak di dalam satu inti kabel juga sangat membantu saat kabel harus ditarik melalui celah sempit di sekitar setang dan engsel spion yang sering bergerak bebas saat motor berbelok.
Untuk aplikasi lampu LED spion yang mengonsumsi arus sangat rendah, beberapa parameter kabel tegangan tinggi menjadi kurang kritis. Sebagai contoh, Anda tidak perlu mencari kabel dengan rating tegangan ribuan volt atau kabel berpelindung khusus yang tebal dan kaku. Menyederhanakan pilihan pada kabel bertegangan rendah standar otomotif akan menghemat biaya belanja Anda tanpa mengurangi faktor keamanan kelistrikan motor sama sekali.
Ketahanan Isolasi terhadap Cuaca dan Suhu Mesin
Area setang dan spion motor merupakan bagian luar kendaraan yang langsung terpapar oleh perubahan cuaca ekstrem secara terus-menerus. Oleh karena itu, spesifikasi material isolasi pembungkus kabel harus menjadi perhatian utama Anda sebelum melakukan pembelian. Pastikan bahan isolasi kabel, seperti PVC khusus otomotif atau silikon, memiliki ketahanan yang baik terhadap paparan sinar ultraviolet matahari agar tidak mudah retak, serta kedap terhadap air hujan dan cipratan bahan kimia seperti oli atau cairan pembersih motor.
Selain faktor cuaca luar, rute kabel yang melewati bagian dalam bodi motor sering kali harus mendekati area mesin yang menghasilkan panas tinggi. Anda perlu memverifikasi rating suhu yang tertera pada spesifikasi pabrikan kabel yang Anda pilih. Untuk penggunaan otomotif, kabel dengan batas ketahanan suhu minimal 80 hingga 105 derajat Celsius sangat direkomendasikan agar lapisan isolasi tidak meleleh atau mengeras akibat paparan suhu mesin yang dinamis.
Jika spesifikasi isolasi bawaan dari kabel bintik yang Anda beli dirasa kurang memadai untuk menghadapi gesekan mekanis di area kemudi, penggunaan pelindung tambahan sangat disarankan. Anda bisa menambahkan selongsong pelindung seperti selang bakar atau pembungkus spiral pada bagian kabel yang melewati titik-titik rawan gesekan. Langkah preventif ini akan memberikan perlindungan ganda terhadap risiko gesekan langsung dengan rangka besi motor yang dapat mengikis isolasi kabel seiring berjalannya waktu.
Panduan Pengecekan Akhir dan Batas Keamanan Kelistrikan
Sebelum Anda menghubungkan kabel baru ke sistem kelistrikan motor secara permanen, lakukanlah pemeriksaan fisik secara menyeluruh pada seluruh jalur instalasi. Pastikan tidak ada bagian serabut tembaga yang mengintip keluar dari isolasi, tidak ada tekukan kabel yang terlalu tajam, dan semua sambungan terminal telah terpasang dengan kencang serta terisolasi dengan rapi. Kelalaian kecil pada sambungan kabel sering kali menjadi penyebab utama terjadinya kegagalan fungsi lampu atau bahkan korsleting.
Ada beberapa kondisi kritis yang mengharuskan Anda segera menghentikan proses instalasi mandiri dan membawa sepeda motor ke bengkel kelistrikan profesional. Jika saat uji coba pertama kali kabel terasa hangat atau panas saat disentuh, tercium bau hangus, atau sekring motor langsung putus, segera cabut sambungan aki. Gejala-gejala tersebut menandakan adanya hubungan arus pendek atau ketidakcocokan spesifikasi beban yang memerlukan penanganan oleh teknisi ahli demi keselamatan berkendara.
Sangat penting untuk selalu menambahkan sekring pengaman eksternal pada jalur positif kabel baru yang Anda pasang, terutama jika jalur tersebut langsung dihubungkan ke aki. Rating sekring harus disesuaikan dengan kapasitas arus maksimal kabel dan beban lampu LED spion, biasanya berkisar antara 3 hingga 5 ampere untuk beban lampu kecil. Keberadaan sekring ini berfungsi sebagai pemutus arus otomatis jika terjadi korsleting, sehingga komponen kelistrikan utama motor Anda tetap terlindungi dari risiko kerusakan fatal atau kebakaran.
Pertanyaan Umum Seputar Kabel LED Spion Motor (FAQ)
Apakah kabel bintik 20 meter bisa langsung dipakai tanpa pelindung tambahan?
Meskipun kabel bintik standar otomotif sudah dirancang dengan lapisan isolasi PVC, sangat tidak disarankan untuk memasangnya di area terbuka motor tanpa pelindung tambahan. Area kemudi dan spion sangat aktif bergerak serta rentan terkena gesekan fisik, air hujan deras, dan panas matahari langsung. Menambahkan pelindung luar seperti selang bakar atau pembungkus kabel spiral sangat penting untuk mencegah lapisan isolasi terkikis akibat gesekan dengan bodi atau rangka motor, yang berpotensi memicu korsleting listrik di kemudian hari.
Bagaimana jika spesifikasi AWG atau mm² tidak tertera pada kemasan kabel?
Jika Anda membeli kabel curah atau kabel tanpa label spesifikasi yang jelas, Anda dapat mengukur diameter luar inti serabutnya menggunakan alat ukur jangka sorong untuk memperkirakan luas penampangnya. Namun, demi keamanan jangka panjang sistem kelistrikan motor Anda, sangat disarankan untuk menghindari penggunaan kabel tanpa identitas teknis yang jelas. Pilihlah produk kabel dari produsen terpercaya yang mencantumkan spesifikasi ukuran, material konduktor, dan rating suhu secara transparan pada kemasannya guna menjamin keandalan instalasi.
