Melakukan perawatan mandiri atau servis pada sistem Continuous Variable Transmission (CVT) motor matik memerlukan persiapan alat yang presisi. Untuk membongkar komponen transmisi ini, mengetahui spesifikasi ukuran kunci cvt beat yang tepat sangatlah krusial sebelum Anda memulai pembongkaran. Secara umum, Anda membutuhkan kombinasi kunci T atau socket ukuran 8 mm untuk melepas baut bak penutup luar, serta kunci socket ukuran 17 mm dan 19 mm untuk melepas mur pulley depan dan belakang. Menggunakan peralatan dengan ukuran yang pas bukan hanya mempermudah pekerjaan mekanis, melainkan juga mencegah kerusakan fatal pada komponen sensitif motor Anda.
Persiapan Alat Khusus dan Batas Keselamatan Servis CVT
Sebelum Anda menyentuh baut pertama pada bak CVT Honda Beat, penting untuk memahami bahwa area transmisi ini bekerja di bawah tekanan tinggi dan torsi yang sangat ketat. Melakukan pembongkaran tanpa persiapan alat yang memadai dapat menyebabkan kerusakan serius pada komponen fisik motor maupun cedera pada tangan Anda. Menggunakan alat yang tidak presisi, aus, atau tidak sesuai peruntukannya sering kali mengakibatkan kepala baut atau mur menjadi bulat (slek). Jika mur pulley depan atau belakang sudah mengalami slek, proses pelepasannya akan menjadi jauh lebih sulit dan membutuhkan penanganan khusus yang memakan biaya lebih besar.
Oleh karena itu, Anda wajib mempersiapkan alat penahan khusus (holder tool) atau yang biasa dikenal sebagai tracker CVT. Alat ini berfungsi mengunci pergerakan pulley saat Anda memutar mur pengencang. Selain tracker manual, penggunaan alat bantu modern seperti mesin pembuka baut elektrik atau pneumatik (impact wrench) sangat direkomendasikan. Alat ini mampu memberikan kejutan torsi yang tinggi dalam waktu singkat, sehingga mur yang dikencangkan dengan standar pabrik dapat terlepas dengan mudah tanpa merusak ulir poros engkol (crankshaft).

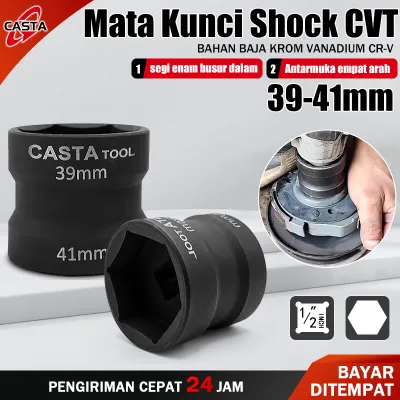

Produk yang disebutkan dalam panduan ini
Harga dapat berubah. Lihat halaman produk untuk harga terbaru.
Sebelum memulai proses pembongkaran, pastikan Anda menempatkan sepeda motor pada standar tengah di atas permukaan yang rata dan stabil. Matikan mesin sepenuhnya dan tunggu hingga suhu area CVT benar-benar dingin guna menghindari risiko luka bakar atau pemuaian logam yang membuat baut lebih sulit dilepas. Selalu rujuk buku manual servis resmi Honda Beat Anda untuk memverifikasi langkah-langkah keselamatan dan spesifikasi detail kendaraan sebelum mengambil tindakan mekanis apa pun.
Ukuran Kunci untuk Membuka Cover Luar CVT
Langkah pertama dalam servis CVT adalah melepas bak penutup atau cover luar CVT yang melindungi seluruh komponen transmisi dari debu dan air. Untuk melepas cover luar ini pada hampir semua generasi Honda Beat, Anda memerlukan kunci dengan ukuran socket 8 mm. Baut-baut yang mengelilingi bak CVT ini memiliki kepala baut kecil namun ulir yang cukup panjang, sehingga memerlukan alat yang efisien untuk memutarnya.
Sangat disarankan untuk menggunakan kunci T-handle ukuran 8 mm berkualitas tinggi atau kunci socket 8 mm yang dilengkapi dengan batang ekstensi (sambungan socket). Penggunaan kunci T atau ekstensi socket ini sangat krusial karena beberapa posisi baut berada di sudut yang sempit dan dalam, terutama di dekat suspensi belakang atau filter udara. Kunci pas biasa atau kunci ring standar sangat tidak direkomendasikan untuk tahap ini karena ruang gerak yang terbatas dapat membuat kepala baut tergerus dan rusak.
Sebagai tips praktis saat pembongkaran, longgarkan seluruh baut cover CVT secara menyilang atau berlawanan arah terlebih dahulu sebelum melepasnya secara penuh. Metode menyilang ini bertujuan untuk menjaga keseimbangan tekanan pada bak CVT agar tidak terjadi distorsi atau retak pada gasket penutup. Setelah semua baut terlepas, simpan baut-baut tersebut di dalam wadah khusus, seperti nampan magnetik, agar tidak hilang atau tertukar. Ingatlah bahwa beberapa baut bak CVT memiliki panjang yang berbeda-beda tergantung posisinya; mengelompokkan baut sesuai lubangnya akan sangat mempermudah Anda saat proses perakitan kembali.
Rentang Ukuran Socket untuk Pulley dan Kopling CVT
Setelah cover luar berhasil terlepas, Anda akan melihat dua komponen utama transmisi, yaitu pulley depan (variator) dan pulley belakang (clutch assembly). Untuk membuka mur pengunci pada kedua pulley ini, Anda membutuhkan rentang ukuran socket yang lebih besar dan kuat. Ukuran mur utama ini dapat bervariasi tergantung pada generasi dan variasi model Honda Beat yang Anda miliki, seperti Honda Beat tipe karburator, Beat FI (Injeksi), Beat eSP, hingga Beat Street.
Secara umum, mur pengunci pada pulley depan (drive face) Honda Beat menggunakan mur berukuran 17 mm. Sementara itu, untuk pulley belakang atau mangkok kopling ganda (clutch housing), mur pengunci yang digunakan biasanya berukuran 19 mm. Namun, pada beberapa varian atau komponen aftermarket tertentu, Anda mungkin akan menemukan mur dengan ukuran 22 mm atau bahkan 24 mm. Oleh karena itu, memiliki satu set kunci socket dengan rentang ukuran 17 mm hingga 24 mm adalah investasi terbaik untuk memastikan Anda selalu siap menghadapi variasi ukuran tersebut.
Aturan emas yang tidak boleh dilanggar oleh mekanik mandiri adalah jangan pernah menebak ukuran kunci atau memaksakan penggunaan socket yang terasa longgar pada mur. Jika Anda merasakan ada celah atau goyangan saat memasang socket ke mur pulley, segera hentikan tindakan Anda. Cobalah ukuran socket lain yang lebih presisi atau lakukan pengecekan visual secara mendalam. Memaksakan kunci yang longgar di bawah tekanan torsi tinggi akan langsung merusak sudut-sudut mur (membulatkan mur) seketika.
Selain memilih ukuran yang tepat, jenis profil socket yang Anda gunakan juga sangat menentukan keberhasilan kerja. Selalu gunakan socket dengan profil 6-point (segi enam) daripada profil 12-point (segi dua belas) untuk membuka mur pulley CVT. Profil 6-point memberikan area kontak yang jauh lebih luas dan mencengkeram sisi datar mur secara merata, sehingga meminimalkan risiko selip saat Anda memberikan tekanan besar. Sebaliknya, socket 12-point cenderung menekan bagian sudut mur yang rawan tergerus jika mur tersebut sangat kencang.
Fungsi Holder Tool dan Pencegahan Kerusakan Komponen
Komponen pulley pada CVT dirancang untuk berputar bebas guna menyalurkan tenaga mesin ke roda belakang. Oleh karena itu, saat Anda mencoba memutar mur pulley dengan kunci socket biasa, seluruh rangkaian pulley akan ikut berputar sehingga mur tidak akan pernah bisa terlepas. Di sinilah peran krusial dari holder tool atau tracker CVT sangat dibutuhkan. Alat ini dirancang khusus untuk mengunci pergerakan kipas pulley depan atau mangkok kopling belakang dengan aman tanpa merusak struktur fisiknya.
Salah satu kesalahan fatal yang sering dilakukan oleh pemula adalah menahan putaran pulley menggunakan alat tumpul, seperti obeng, besi panjang, atau bahkan kunci inggris yang disisipkan di antara sirip kipas pulley atau lubang mangkok kopling. Metode improvisasi ini sangat berbahaya karena sirip kipas pulley depan terbuat dari bahan aluminium cor yang relatif rapuh. Menahan sirip tersebut dengan obeng dapat menyebabkan sirip patah, merusak gigi starter, atau bahkan meretakkan dinding crankcase mesin. Kerusakan pada sirip kipas juga akan mengganggu keseimbangan putaran mesin dan mengurangi efisiensi pendinginan CVT.
Setelah proses servis selesai—seperti mengganti roller atau v-belt—pastikan Anda membersihkan seluruh debu sisa gesekan kampas kopling di dalam ruang CVT menggunakan kain kering yang bersih atau cairan pembersih khusus CVT sesuai petunjuk penggunaan pada label produk. Saat merakit kembali, pastikan semua mur pulley dipasang dengan tangan terlebih dahulu untuk menghindari ulir miring (cross-threading). Sangat disarankan untuk mengencangkan mur pulley menggunakan kunci torsi sesuai dengan spesifikasi torsi pabrikan yang tertera di buku manual kendaraan guna memastikan mur tidak terlepas saat motor dikendarai pada kecepatan tinggi, sekaligus mencegah kerusakan ulir poros akibat pengencangan yang berlebihan.
Pertanyaan yang Sering Diajukan (FAQ)
Apakah bisa membuka mur CVT Beat hanya dengan kunci pas manual?
Membuka mur pulley CVT Honda Beat hanya menggunakan kunci pas manual atau kunci ring biasa sangat tidak disarankan karena tingkat kesulitannya yang sangat tinggi dan risiko keamanan yang besar. Mur pulley dikencangkan dengan torsi tinggi dari pabrik, sehingga membutuhkan alat penahan (tracker) yang kuat dan kunci socket yang kokoh. Memaksakan membuka mur secara manual tanpa alat penahan yang tepat dapat membuat kunci tergelincir, merusak sudut mur, atau menyebabkan cedera serius pada tangan Anda jika kunci tiba-tiba terlepas.
Apakah ukuran socket CVT Beat FI dan Beat eSP sama persis?
Meskipun sebagian besar generasi Honda Beat (termasuk Beat FI dan Beat eSP) menggunakan ukuran standar yang serupa—seperti baut cover 8 mm, mur depan 17 mm, dan mur belakang 19 mm—perubahan minor pada desain mesin atau penggunaan suku cadang aftermarket dapat memengaruhi ukuran mur yang terpasang. Selalu lakukan verifikasi ukuran secara fisik dengan mencobanya secara perlahan pada kendaraan Anda atau merujuk pada buku pedoman reparasi resmi sebelum memutuskan untuk membeli peralatan baru.
