Memasang saklar 12 volt untuk mengontrol lampu LED pada spion motor merupakan langkah modifikasi yang populer untuk meningkatkan visibilitas dan estetika kendaraan. Proses ini melibatkan penyambungan kabel dari sumber daya listrik motor, melewati sekring pengaman dan saklar, hingga menuju lampu LED di spion sebelum akhirnya dialirkan ke massa atau bodi motor. Meskipun terlihat sederhana, pengerjaan kelistrikan pada sepeda motor memerlukan ketelitian tinggi agar tidak mengganggu sistem kelistrikan bawaan pabrik atau memicu kerusakan komponen sensitif lainnya.
Sebelum memulai proses pemasangan, sangat penting untuk memahami batas keamanan kelistrikan kendaraan Anda. Selalu rujuk buku manual servis resmi sepeda motor Anda untuk mengetahui diagram kelistrikan bawaan, posisi soket yang aman, dan memastikan bahwa modifikasi ini tidak menggugurkan garansi resmi atau melanggar peraturan lalu lintas setempat mengenai pencahayaan jalan. Jika Anda merasa ragu atau tidak memiliki pengalaman dasar dalam menangani kabel kendaraan, sangat disarankan untuk menyerahkan pekerjaan ini kepada mekanik atau teknisi kelistrikan motor yang berkualifikasi demi menjaga keselamatan berkendara.
Persiapan Alat dan Pemeriksaan Keamanan Kelistrikan
Langkah awal yang krusial dalam setiap modifikasi kelistrikan adalah menyiapkan peralatan yang tepat dan memastikan lingkungan kerja yang aman. Anda akan membutuhkan beberapa alat dasar seperti tang kombinasi, obeng (plus dan minus) untuk membuka panel bodi, multimeter digital untuk mengukur tegangan dan kontinuitas, pemotong kabel yang tajam, serta selongsong bakar (heat shrink tubing) untuk melindungi sambungan kabel. Penggunaan isolasi plastik biasa sangat tidak disarankan untuk jangka panjang karena lemnya mudah mengelupas akibat panas mesin dan paparan air hujan.

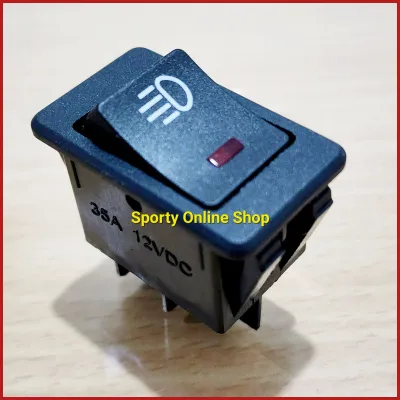

Produk yang disebutkan dalam panduan ini
Harga dapat berubah. Lihat halaman produk untuk harga terbaru.
Sebelum menyentuh kabel apa pun pada motor, pastikan kunci kontak berada dalam posisi mati (OFF) dan cabut kunci tersebut dari lubangnya. Langkah keamanan mutlak yang wajib dilakukan adalah melepas terminal negatif pada aki motor menggunakan obeng atau kunci pas yang sesuai. Melepaskan hubungan arus negatif ini akan memutus aliran listrik di seluruh bodi motor, sehingga meminimalkan risiko terjadinya percikan api atau korsleting yang tidak disengaja saat Anda mengupas atau menyambung kabel baru.
Selanjutnya, lakukan verifikasi spesifikasi pada komponen yang akan dipasang sebelum melakukan perakitan fisik. Periksa label kemasan atau lembar panduan produk untuk memastikan bahwa saklar 12 volt dan lampu LED spion Anda memang dirancang untuk bekerja pada tegangan sistem kelistrikan motor Anda. Menggunakan komponen yang tidak sesuai dengan tegangan sistem dapat menyebabkan lampu LED cepat rusak, redup, atau bahkan merusak saklar itu sendiri akibat beban kerja yang tidak seimbang.
Memahami Logika Rangkaian dan Diagram Wiring
Sebelum menarik kabel secara fisik, Anda harus memahami logika aliran arus listrik yang akan dibuat agar tidak terjadi kesalahan sambung. Rangkaian dasar yang aman untuk lampu LED spion mengikuti jalur linier: arus mengalir dari sumber daya positif (baik langsung dari aki atau dari kabel kontak ACC), melewati sekring pengaman tambahan, masuk ke saklar 12 volt, diteruskan ke kutub positif lampu LED spion, dan akhirnya keluar dari kutub negatif lampu LED menuju ground atau bodi motor (massa). Dengan memahami logika ini, Anda tidak akan bingung meskipun warna kabel pada motor Anda berbeda dengan warna kabel pada aksesori baru.
Sangat penting untuk membaca manual resmi yang disertakan pada paket pembelian saklar 12 volt Anda sebelum menghubungkan kabel ke pin saklar. Jangan pernah mengasumsikan fungsi pin atau warna kabel saklar hanya berdasarkan tebakan visual, karena setiap produsen memiliki standar yang berbeda. Beberapa saklar memiliki tiga pin (misalnya untuk saklar yang dilengkapi lampu indikator LED internal) yang terdiri dari pin input daya (COM atau Line), pin output menuju beban (NO atau Normally Open), dan pin ground khusus untuk menyalakan lampu indikator saklar itu sendiri. Salah menyambungkan pin ground pada saklar tiga kaki dapat menyebabkan korsleting langsung saat saklar ditekan ke posisi ON.
Dalam rangkaian ini, pemasangan sekring (fuse) tambahan adalah hal yang tidak boleh dilewatkan demi faktor keamanan. Sekring berfungsi sebagai pengaman utama yang akan putus secara otomatis jika terjadi lonjakan arus atau hubungan singkat di sepanjang jalur kabel lampu LED spion. Pilih sekring dengan kapasitas arus yang sesuai dengan total konsumsi daya lampu LED Anda, dan pasang rumah sekring ini sedekat mungkin dengan titik pengambilan sumber daya positif untuk memberikan perlindungan maksimal pada seluruh rangkaian baru tersebut.
Langkah Pemasangan Fisik dan Pengaturan Jalur Kabel
Setelah memahami skema kelistrikan, Anda dapat mulai membuka panel bodi motor atau dudukan spion dengan hati-hati. Gunakan alat pembuka panel berbahan plastik jika diperlukan agar tidak merusak klip pengunci atau menggores cat bodi motor Anda. Setelah jalur bagian dalam setang dan bodi depan terbuka, posisikan saklar 12 volt pada area setang yang mudah dijangkau oleh ibu jari Anda saat berkendara, namun tetap terlindung dari benturan langsung.
Teknik pengaturan jalur kabel (cable routing) memegang peranan penting dalam menjaga daya tahan instalasi kelistrikan ini dari kerusakan fisik. Tarik kabel dari area spion menuju saklar dan sumber daya dengan mengikuti jalur kabel utama (harness) bawaan motor agar terlihat rapi. Pastikan kabel tidak melewati area yang menghasilkan panas tinggi seperti blok mesin atau pipa knalpot, karena panas ekstrem dapat melelehkan isolasi kabel dan memicu korsleting. Selain itu, hindari area yang bergerak aktif seperti poros kemudi (steering stem); berikan sedikit kelonggaran kabel pada area setang agar kabel tidak tertarik kencang atau terjepit saat Anda membelokkan setang motor sepenuhnya ke kanan dan ke kiri.
Untuk menyambungkan antar-kabel, gunakan standar penyambungan yang aman dan tahan lama untuk menghindari risiko kelonggaran di kemudian hari. Sangat disarankan untuk menggunakan konektor pres (crimp connector) berkualitas tinggi atau melakukan penyolderan pada setiap sambungan tembaga. Setelah sambungan selesai, geser selongsong bakar (heat shrink) ke area sambungan tersebut dan panaskan secara perlahan menggunakan korek api atau heat gun hingga selongsong mengkerut sempurna dan membungkus sambungan dengan rapat. Metode ini jauh lebih unggul dibanding isolasi kabel biasa karena mampu mencegah masuknya air dan kelembapan yang dapat memicu korosi pada tembaga kabel.
Pengujian Sistem dan Diagnostik Masalah Dasar
Setelah semua sambungan kabel terisolasi dengan baik dan jalur kabel telah dirapikan menggunakan pengikat kabel (cable tie), Anda dapat memulai proses pengujian sistem. Pasang kembali terminal negatif pada aki motor dan kencangkan bautnya dengan kuat menggunakan obeng. Masukkan kunci kontak motor Anda, putar ke posisi ON, lalu tekan saklar 12 volt yang baru dipasang ke posisi aktif untuk melihat apakah lampu LED pada spion menyala dengan normal.
Jika lampu LED spion tidak menyala saat saklar diaktifkan, lakukan langkah diagnostik terstruktur secara tenang dan sistematis. Pertama, matikan kembali kunci kontak dan periksa kondisi sekring tambahan yang Anda pasang; pastikan kawat di dalam sekring tidak putus. Jika sekring dalam kondisi baik, gunakan multimeter digital yang diatur pada mode pengukuran tegangan DC untuk melacak keberadaan arus listrik mulai dari sumber daya, sebelum saklar, setelah saklar, hingga ke soket lampu LED spion guna menemukan titik di mana arus terputus. Ingatlah bahwa lampu LED memiliki sifat polaritas, yang berarti lampu hanya akan menyala jika kabel positif dan negatif terpasang pada kutub yang tepat; jika terbalik, lampu tidak akan menyala namun umumnya tidak akan rusak.
Selama proses pengujian atau penggunaan awal, Anda harus selalu waspada terhadap kondisi darurat kelistrikan yang mungkin timbul akibat kesalahan pemasangan. Jika Anda mencium bau hangus seperti plastik terbakar, melihat adanya percikan api, atau merasakan kabel yang Anda pasang menjadi sangat panas saat disentuh, segera putar kunci kontak ke posisi OFF dan lepas kembali terminal negatif aki. Kondisi ini menandakan adanya hubungan singkat atau kelebihan beban yang sangat berbahaya; jangan mencoba menyalakan sistem kembali sebelum Anda berkonsultasi dengan mekanik profesional untuk memeriksa ulang seluruh instalasi tersebut.
Pertanyaan yang Sering Diajukan (FAQ)
Apakah saklar 12 volt biasa memerlukan relay untuk lampu LED spion?
Kebutuhan akan relay sangat bergantung pada perbandingan antara kapasitas arus maksimum yang dapat ditangani oleh saklar dengan total konsumsi daya dari lampu LED spion Anda. Anda dapat mengetahuinya dengan memeriksa spesifikasi arus maksimum saklar (biasanya tertera dalam satuan Ampere pada badan saklar) dan membandingkannya dengan konsumsi daya lampu LED (dalam Watt). Secara umum, lampu LED spion memiliki konsumsi daya yang sangat kecil sehingga arus yang mengalir biasanya jauh di bawah batas maksimum saklar 12 volt standar, sehingga relay tidak wajib digunakan. Namun, jika Anda menggunakan lampu LED tambahan berdaya besar yang konsumsi arusnya mendekati atau melebihi batas aman spesifikasi saklar Anda, maka pemasangan relay menjadi wajib untuk mencegah saklar meleleh akibat panas berlebih.
Bagaimana cara melindungi saklar di area setang dari air hujan?
Melindungi saklar kelistrikan pada area setang motor sangat penting karena komponen ini akan langsung terpapar oleh cuaca luar, termasuk air hujan dan kelembapan tinggi saat mencuci motor. Langkah pencegahan terbaik adalah memilih saklar yang memiliki peringkat ketahanan air (IP rating) yang memadai untuk penggunaan luar ruang sejak awal pembelian. Selain itu, Anda dapat mengaplikasikan sedikit sealant silikon transparan pada celah-celah sambungan kabel di bagian belakang saklar untuk mencegah air merembes masuk ke area kontak tembaga. Pertimbangkan juga untuk memposisikan saklar dengan sudut kemiringan tertentu yang tidak menampung atau menahan genangan air hujan di permukaan tombolnya.
