Memasang relay kaki 4 pada sepeda motor merupakan langkah krusial saat melakukan upgrade lampu utama ke teknologi LED. Komponen ini berfungsi sebagai jembatan arus listrik berdaya besar langsung dari aki menuju lampu, tanpa harus melewati saklar bawaan motor yang rentan aus atau meleleh akibat beban arus yang tidak stabil. Dengan menggunakan relay, aliran listrik menjadi lebih efisien, cahaya lampu LED yang dihasilkan lebih konstan, dan sistem kelistrikan bawaan motor tetap terlindungi dari risiko beban berlebih. Sebelum memulai proses modifikasi ini, pastikan Anda telah membaca buku manual kendaraan untuk memahami karakteristik kelistrikan motor Anda serta memverifikasi bahwa spesifikasi daya lampu LED baru tidak melebihi kapasitas pengisian alternator kendaraan.
Persiapan dan Alat yang Dibutuhkan untuk Pemasangan
Sebelum membongkar bodi motor, siapkan seluruh peralatan kerja dan material pendukung dengan lengkap. Ketersediaan alat yang tepat mempermudah proses pengerjaan dan memastikan hasil sambungan kabel aman serta tahan lama terhadap getaran mesin.
Beberapa alat dasar yang wajib disiapkan antara lain tang kupas kabel untuk mengupas isolator tanpa merusak serabut tembaga, tang crimping untuk memasang terminal skun dengan kuat, serta multimeter digital untuk mengukur tegangan aki dan memastikan jalur kabel memiliki kontinuitas yang baik. Selain itu, siapkan selongsong bakar sebagai isolator sambungan kabel yang jauh lebih aman dan rapi dibandingkan dengan selotip kabel biasa.

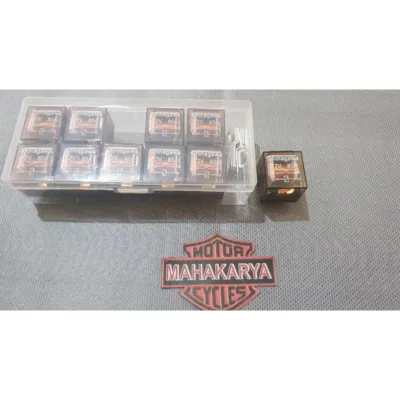

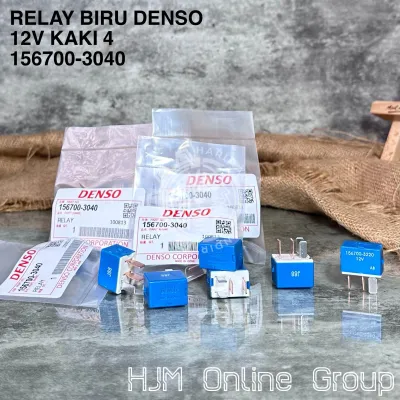

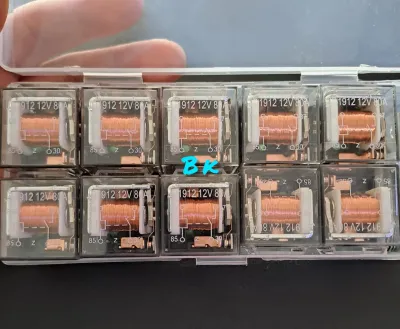

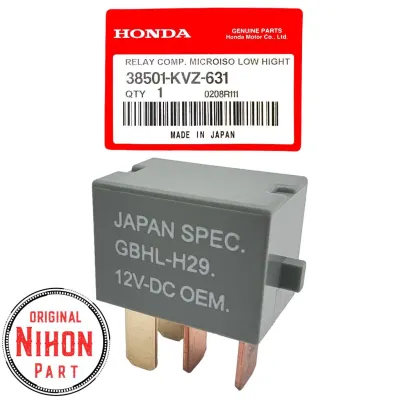

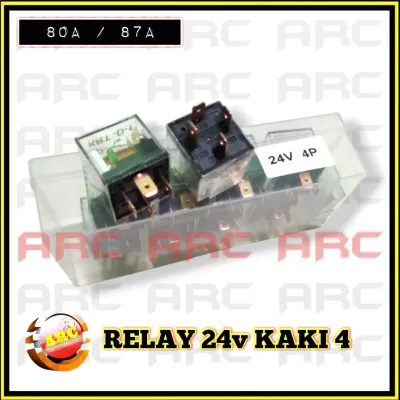

Produk yang disebutkan dalam panduan ini
Harga dapat berubah. Lihat halaman produk untuk harga terbaru.
Untuk material inti, Anda memerlukan satu unit relay kaki 4 berkualitas tinggi yang memiliki spesifikasi arus sesuai dengan kebutuhan lampu LED Anda, biasanya berkapasitas 30 Ampere atau 40 Ampere. Siapkan juga kabel tembaga murni dengan ukuran penampang yang memadai, minimal berdiameter 1,25 milimeter persegi untuk jalur arus utama, guna mencegah kabel menjadi panas saat lampu dinyalakan dalam waktu lama. Sediakan pula rumah sekring gantung beserta sekring pengaman berukuran 10 Ampere atau 15 Ampere yang akan dipasang pada jalur positif aki.
Sebelum melakukan pemasangan fisik, lakukan pengecekan awal pada kondisi kesehatan aki motor menggunakan multimeter. Pastikan tegangan aki saat mesin mati berada di atas 12,4 Volt, yang menandakan aki dalam kondisi prima untuk menerima beban tambahan. Verifikasi juga spesifikasi daya dari lampu LED yang akan dipasang agar sesuai dengan batas aman sistem pengisian motor Anda, sehingga tidak menyebabkan aki tekor di kemudian hari.
Memahami Fungsi Pin dan Diagram Dasar Relay Kaki 4
Relay kaki 4 bekerja dengan prinsip elektromagnetik sederhana yang memisahkan antara sirkuit kontrol berarus kecil dan sirkuit beban berarus besar. Untuk menghindari kesalahan fatal saat menghubungkan kabel, Anda harus memahami arti dari angka-angka standar yang tertera pada setiap kaki atau pin relay tersebut.
Secara umum, pin nomor 85 dan 86 berfungsi sebagai jalur kumparan elektromagnetik atau sirkuit pemicu. Ketika kedua pin ini dialiri arus listrik—satu pin terhubung ke positif saklar lampu asli dan pin lainnya ke massa—kumparan di dalam relay akan menghasilkan medan magnet yang menarik saklar internal untuk menghubungkan sirkuit utama. Sementara itu, pin nomor 30 dan 87 merupakan sirkuit beban utama. Pin 30 berfungsi sebagai terminal masukan arus langsung dari kutub positif aki, sedangkan pin 87 berfungsi sebagai terminal keluaran yang menyalurkan arus tersebut langsung menuju lampu LED.
Meskipun penomoran pin ini mengikuti standar internasional, Anda harus selalu memverifikasi cetakan diagram skema yang biasanya terukir pada casing plastik fisik relay yang Anda beli. Beberapa produsen mungkin memiliki tata letak pin yang berbeda meskipun nomornya sama, sehingga pemeriksaan visual secara langsung sangat penting untuk mencegah terjadinya hubungan singkat.
Konsep dasar dari sistem ini adalah meminimalkan beban kerja saklar lampu pada setang motor. Dengan skema ini, saklar asli motor tidak lagi menyalurkan arus besar untuk menyalakan lampu, melainkan hanya menyalurkan arus sangat kecil untuk mengaktifkan kumparan pemicu di dalam relay. Arus besar yang dibutuhkan oleh lampu LED akan dialirkan langsung dari aki melalui pin 30 dan keluar lewat pin 87, sehingga saklar bawaan motor menjadi sangat awet dan terhindar dari risiko meleleh.
Langkah-langkah Wiring Relay Kaki 4 ke Sistem Kelistrikan Motor
Proses instalasi pengabelan harus dilakukan secara sistematis dan hati-hati untuk menjaga keamanan seluruh komponen elektronik kendaraan. Langkah keselamatan pertama yang mutlak dilakukan sebelum menyentuh kabel apa pun adalah melepas terminal kabel negatif pada aki motor. Hal ini bertujuan untuk memutus seluruh aliran listrik di bodi motor, sehingga meminimalkan risiko terjadinya percikan api atau korsleting yang tidak disengaja selama proses penyambungan kabel berlangsung.
Setelah sistem kelistrikan dinonaktifkan, mulailah dengan merangkai sirkuit pemicu atau kontrol pada relay. Hubungkan pin nomor 85 ke kabel positif yang berasal dari saklar lampu utama bawaan motor; kabel ini sebelumnya terhubung langsung ke lampu lama Anda. Selanjutnya, hubungkan pin nomor 86 ke titik massa bodi motor yang bersih dari cat dan karat. Sambungan ke massa ini sangat penting untuk memastikan kumparan di dalam relay mendapatkan sirkuit tertutup yang sempurna agar dapat bekerja dengan optimal.
Langkah berikutnya adalah merangkai sirkuit beban utama yang menyalurkan daya ke lampu LED baru. Tarik kabel baru dari kutub positif aki motor, lalu pasang rumah sekring gantung sedekat mungkin dengan kutub aki tersebut sebagai pengaman utama. Hubungkan ujung kabel dari sekring tersebut ke pin nomor 30 pada relay. Setelah itu, hubungkan pin nomor 87 pada relay langsung ke kabel input positif pada lampu LED baru Anda. Untuk kabel negatif atau massa dari lampu LED, Anda dapat menghubungkannya langsung ke titik massa bodi motor terdekat atau digabungkan ke terminal negatif aki.
Setelah semua kabel terhubung ke pin relay yang sesuai, lakukan perapian kabel menggunakan selongsong bakar pada setiap sambungan kupasan kabel untuk mencegah kebocoran arus. Gunakan pengikat kabel untuk mengikat seluruh jalur kabel baru dengan rapi pada rangka motor. Pastikan posisi kabel tidak terlalu tegang, tidak bergesekan langsung dengan sudut tajam rangka, dan berada jauh dari area mesin yang menghasilkan panas tinggi serta komponen yang bergerak seperti suspensi atau kemudi.
Batas Keamanan dan Kondisi Harus Berhenti (Stop Conditions)
Melakukan modifikasi kelistrikan secara mandiri memang memberikan kepuasan tersendiri, namun Anda harus mengetahui batasan kemampuan diri dan kondisi kendaraan demi keselamatan berkendara. Ada beberapa situasi khusus di mana Anda harus menghentikan proses instalasi mandiri ini dan segera membawa kendaraan ke bengkel spesialis kelistrikan atau mekanik profesional yang tersertifikasi.
Jika sepeda motor Anda merupakan model modern yang dilengkapi dengan sistem komunikasi data seperti CANBUS atau memiliki modul kontrol elektronik (ECU) yang sangat sensitif terhadap perubahan hambatan arus, pemasangan relay konvensional secara sembarangan dapat memicu munculnya kode kesalahan pada panel instrumen atau bahkan merusak modul komputer kendaraan. Dalam kondisi ini, sistem kelistrikan memerlukan modul decoder khusus atau penanganan profesional untuk menghindari kerusakan sistemik yang berbiaya mahal.
Selama proses pengerjaan, Anda dilarang keras untuk memotong, mengupas secara kasar, atau merusak bundel kabel utama bawaan pabrik. Jika Anda kesulitan menemukan kabel pemicu yang tepat tanpa harus merusak kabel utama, berhentilah sejenak dan gunakan soket adaptor tambahan yang bersifat plug-and-play untuk menjaga keutuhan kabel asli pabrikan.
Apabila setelah melakukan penyambungan sementara Anda mendeteksi adanya tanda-tanda bahaya—seperti kabel baru yang terasa hangat saat disentuh, munculnya bau hangus dari isolator kabel, atau sekring pengaman yang langsung putus seketika saat kunci kontak diputar ke posisi ON—segera cabut kembali kabel positif aki. Tanda-tanda tersebut menunjukkan adanya hubungan singkat atau kesalahan fatal dalam skema pengabelan yang harus dianalisis ulang secara menyeluruh sebelum sistem kelistrikan dinyalakan kembali.
Cara Menguji dan Memastikan Instalasi Berfungsi Optimal
Setelah seluruh rangkaian pengabelan terpasang dengan rapi dan terisolasi dengan baik, Anda dapat memulai tahap pengujian untuk memastikan sistem bekerja dengan sempurna tanpa kendala. Pasang kembali terminal kabel negatif pada aki motor dengan kencang, lalu pastikan tidak ada peralatan atau kabel liar yang tertinggal di sekitar area mesin.
Putar kunci kontak motor ke posisi ON, kemudian nyalakan mesin motor Anda. Sangat disarankan untuk menguji sistem kelistrikan saat mesin menyala agar Anda dapat memantau kinerja pengisian alternator terhadap beban lampu baru. Aktifkan saklar lampu utama dan perhatikan respons lampu LED Anda. Lampu harus langsung menyala dengan terang dan stabil tanpa adanya gejala berkedip atau redup saat putaran mesin berubah dari kondisi stasioner ke putaran tinggi.
Saat saklar lampu diaktifkan, dekatkan telinga Anda ke posisi relay terpasang. Anda harus mendengar suara klik tunggal yang tegas saat lampu menyala, yang menandakan kontak internal relay terhubung dengan baik. Jika Anda mendengar suara klik yang berulang-ulang dengan cepat disertai lampu yang berkedip, segera matikan sistem karena hal tersebut menandakan tegangan pemicu pada pin 85 dan 86 tidak stabil atau massa yang terpasang kurang kuat.
Lakukan pemeriksaan visual akhir pada seluruh sambungan kabel setelah lampu dinyalakan selama beberapa menit. Pastikan tidak ada bagian kabel atau badan relay yang mengalami panas berlebih. Terakhir, pastikan posisi penempatan relay terlindung dari cipratan air langsung saat hujan atau saat motor dicuci, misalnya dengan menempatkannya di dalam kompartemen bodi yang tertutup dan memposisikan kaki relay menghadap ke bawah agar air tidak mudah merembes masuk ke dalam soket.
Kesalahan Umum yang Harus Dihindari Saat Memasang Relay
Dalam praktik modifikasi kelistrikan motor, terdapat beberapa kesalahan umum yang sering dilakukan oleh pemula namun memiliki dampak yang sangat fatal bagi keamanan kendaraan. Mengetahui kesalahan-kesalahan ini akan membantu Anda melakukan instalasi dengan standar keamanan yang tinggi sejak awal.
Kesalahan pertama yang paling sering dijumpai adalah mengabaikan pemasangan sekring pengaman pada kabel yang terhubung langsung dari kutub positif aki ke pin 30 relay. Tanpa adanya sekring, jika terjadi hubungan singkat pada jalur kabel utama atau di dalam relay itu sendiri, arus listrik dari aki akan mengalir tanpa batas hingga menyebabkan kabel membara, melelehkan isolator di sekitarnya, dan berpotensi besar memicu kebakaran pada sepeda motor Anda.
Kesalahan kedua adalah memilih titik massa yang buruk. Banyak orang menghubungkan kabel massa ke baut bodi yang masih tertutup lapisan cat tebal, berkarat, berminyak, atau bahkan menempel pada bagian bodi berbahan plastik. Massa yang buruk akan menghambat aliran arus listrik, menyebabkan relay bekerja tidak stabil, dan membuat cahaya lampu LED menjadi redup atau berkedip secara acak. Pastikan titik massa menempel langsung pada logam rangka motor yang bersih dan kencang.
Kesalahan ketiga adalah menggunakan ukuran kabel yang terlalu kecil untuk sirkuit beban utama. Kabel berdiameter kecil memiliki hambatan listrik yang tinggi, sehingga akan cepat panas ketika dialiri arus listrik secara terus-menerus. Hal ini tidak hanya menurunkan efisiensi daya yang sampai ke lampu LED, tetapi juga meningkatkan risiko kegagalan isolasi kabel akibat panas berlebih yang dapat memicu korsleting di kemudian hari.
Pertanyaan yang Sering Diajukan (FAQ)
Apakah semua jenis motor bisa dipasangi relay kaki 4 untuk lampu LED?
Secara umum, hampir semua jenis sepeda motor dengan sistem kelistrikan konvensional, baik yang menggunakan sistem pengisian AC maupun DC, dapat dipasangi relay kaki 4 untuk mendukung upgrade lampu LED. Pemasangan relay ini sangat direkomendasikan pada motor-motor generasi lama untuk menjaga kestabilan arus dan melindungi saklar lampu bawaan yang belum dirancang untuk beban kelistrikan modern. Namun, pada sepeda motor injeksi modern yang telah dilengkapi dengan sistem kelistrikan pintar seperti CANBUS atau modul kontrol bodi elektronik yang sensitif, pemasangan relay konvensional secara mandiri harus dilakukan dengan sangat hati-hati. Sistem komputer pada motor modern tersebut dapat mendeteksi perubahan hambatan arus listrik sebagai kegagalan sistem, sehingga dapat memicu lampu indikator kerusakan pada panel instrumen menyala. Untuk tipe motor seperti ini, sangat disarankan untuk berkonsultasi dengan mekanik profesional atau menggunakan modul kelistrikan tambahan yang kompatibel agar tidak mengganggu kinerja komputer kendaraan.
Mengapa lampu LED tetap berkedip atau redup meskipun sudah menggunakan relay?
Jika lampu LED Anda tetap berkedip atau tampak redup setelah pemasangan relay kaki 4, masalah utama biasanya terletak pada kualitas koneksi kabel atau kondisi sistem pengisian daya motor Anda. Penyebab paling umum adalah titik massa yang kurang sempurna, baik massa untuk kumparan pemicu relay maupun massa untuk lampu LED itu sendiri. Pastikan semua kabel massa terhubung langsung ke logam rangka motor yang bersih dari cat, karat, dan kotoran. Penyebab lainnya adalah tegangan aki yang sudah mulai melemah atau sistem pengisian alternator motor yang tidak mampu mengimbangi konsumsi daya total kendaraan. Untuk memastikannya, gunakan multimeter digital untuk mengukur tegangan pada ujung kabel lampu saat mesin menyala dan lampu diaktifkan. Jika terjadi penurunan tegangan yang signifikan dibandingkan dengan tegangan langsung pada kutub aki, periksa kembali kekencangan soket terminal relay dan pastikan tidak ada kabel yang terjepit atau sambungan kabel yang longgar di sepanjang jalur instalasi.
