Memasang saklar lampu tembak motor dengan aman memerlukan pembuatan sirkuit kelistrikan independen yang terpisah dari sistem kelistrikan utama kendaraan. Metode yang sangat disarankan adalah menggunakan relay sebagai saklar elektronik berarus tinggi dan sekring sebagai pengaman arus berlebih, dengan sumber pemicu yang diambil dari jalur aksesori (ACC). Pendekatan ini memastikan lampu tambahan hanya dapat menyala saat kunci kontak berada di posisi ON, sekaligus melindungi kabel bodi asli motor dari beban berlebih yang berpotensi memicu korsleting.
Pahami Batasan Keamanan dan Risiko Garansi Sebelum Memulai
Sebelum memulai proses instalasi kelistrikan pada sepeda motor, langkah keselamatan pertama yang wajib dilakukan adalah memutus sambungan terminal negatif pada aki. Tindakan sederhana ini sangat krusial untuk mencegah terjadinya percikan api, hubungan arus pendek, atau kerusakan pada komponen elektronik sensitif akibat sentuhan tidak sengaja antara alat kerja logam dengan rangka motor. Selalu pastikan kunci kontak dalam posisi OFF sebelum Anda melepas terminal aki tersebut.
Penting untuk dipahami bahwa memotong, mengupas, atau menyambung kabel bodi bawaan pabrik secara sembarangan dapat menghanguskan garansi resmi kendaraan Anda. Produsen sepeda motor umumnya memiliki kebijakan ketat terkait modifikasi kelistrikan yang tidak standar. Oleh karena itu, merancang sirkuit tambahan yang bersifat independen sangat disarankan agar sistem kelistrikan asli tetap utuh dan garansi kendaraan tetap terlindungi.

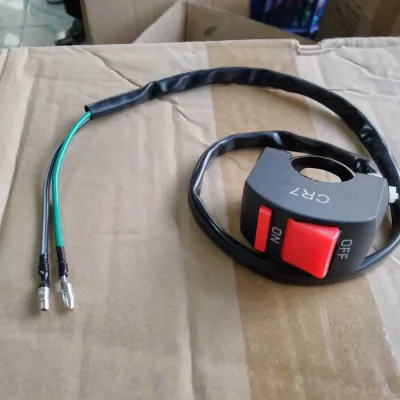

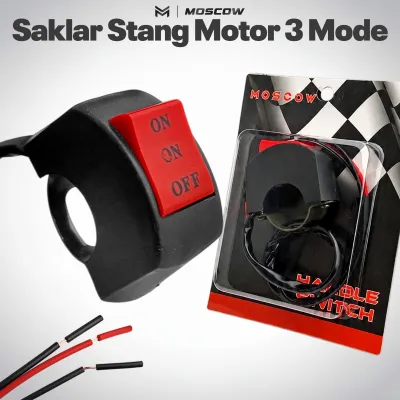

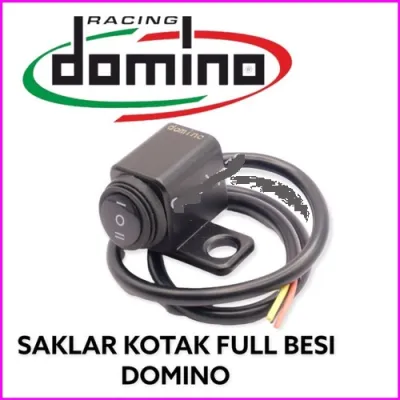

Produk yang disebutkan dalam panduan ini
Harga dapat berubah. Lihat halaman produk untuk harga terbaru.
Jika dalam proses persiapan Anda merasa kesulitan untuk mengidentifikasi jalur daya aksesori menggunakan multimeter, atau jika Anda tidak memiliki alat crimping terminal yang memadai, sebaiknya hentikan pekerjaan ini. Memaksakan penyambungan kabel dengan cara melilitkannya secara manual tanpa terminal yang tepat sangat berisiko longgar akibat getaran mesin. Menyerahkan pengerjaan instalasi ini kepada mekanik profesional atau bengkel spesialis kelistrikan motor adalah keputusan yang jauh lebih aman untuk menghindari kerusakan fatal pada kendaraan.
Alat dan Komponen Wajib untuk Instalasi yang Aman
Untuk membangun sirkuit lampu tembak yang andal dan aman dari risiko korsleting, Anda memerlukan beberapa komponen berkualitas tinggi yang sesuai dengan spesifikasi beban daya lampu. Komponen utama yang wajib disiapkan meliputi saklar tahan air yang dirancang khusus untuk penggunaan luar ruangan pada setang motor, relay otomotif (disarankan berkapasitas 30 Ampere atau 40 Ampere), dudukan sekring beserta sekring independen, kabel tembaga murni dengan ukuran penampang yang sesuai (seperti ukuran AWG 16 untuk jalur daya utama), serta terminal crimp berbagai ukuran.
Sangat tidak disarankan untuk menggunakan kabel bodi bawaan motor sebagai sumber daya langsung untuk lampu tembak berdaya tinggi. Kabel bawaan pabrik dirancang dengan diameter penampang yang terbatas, hanya cukup untuk menyuplai komponen standar seperti lampu utama bawaan, klakson, atau lampu sein. Jika Anda memaksakan beban tambahan dari lampu tembak berdaya besar ke jalur tersebut, kabel akan mengalami panas berlebih, penurunan tegangan, hingga melelehnya isolasi kabel yang dapat memicu kebakaran sirkuit.
Selain komponen kelistrikan utama, Anda juga harus menyiapkan bahan isolasi pelindung yang berkualitas. Selang bakar sangat direkomendasikan untuk membungkus setiap sambungan terminal guna mencegah masuknya air hujan atau air cucian motor yang bisa memicu hubungan pendek. Gunakan pula selotip kain khusus otomotif untuk merapikan bundel kabel, karena selotip jenis ini memiliki ketahanan yang jauh lebih baik terhadap panas mesin dan gesekan dibandingkan selotip hitam plastik biasa.
Langkah-langkah Pemasangan Saklar dan Sistem Wiring
Proses instalasi fisik dan elektrikal harus dilakukan secara sistematis agar menghasilkan jalur kabel yang rapi, aman dari gesekan, dan berfungsi optimal. Berikut adalah tahapan terperinci mulai dari penempatan komponen hingga perakitan sirkuit kontrol kelistrikan.
Persiapan Area dan Penempatan Saklar yang Ergonomis
Langkah awal adalah menentukan posisi pemasangan saklar lampu tembak pada setang kemudi motor. Pilihlah area yang ergonomis, di mana saklar dapat dijangkau dengan mudah oleh ibu jari atau jari telunjuk Anda tanpa harus melepaskan genggaman tangan sepenuhnya dari handgrip. Penempatan yang ideal biasanya berada di dekat saklar lampu utama atau klakson pada holder kiri, sehingga Anda tetap dapat menjaga kendali penuh atas kemudi dan tuas rem atau kopling saat ingin mengaktifkan lampu tambahan.
Setelah menemukan posisi saklar yang tepat, perhatikan jalur peletakan kabel yang keluar dari saklar tersebut. Pastikan kabel tidak melewati area yang menghasilkan panas ekstrem, seperti bagian atas blok silinder mesin atau pipa knalpot. Selain itu, hindari rute kabel yang melewati titik jepit pada suspensi depan atau segitiga setang, karena gerakan berbelok dan naik-turun suspensi dapat menjepit, mengikis, atau memutuskan kabel seiring berjalannya waktu.
Merakit Relay dan Jalur Daya Independen
Perakitan sirkuit daya utama dimulai dengan memasang dudukan sekring pada kabel positif yang terhubung langsung ke terminal positif aki. Pemasangan sekring ini harus diletakkan sedekat mungkin dengan kutub positif aki, idealnya dalam jarak kurang dari 15 sentimeter. Hal ini bertujuan untuk melindungi seluruh panjang kabel daya dari risiko korsleting; jika terjadi hubungan pendek di tengah jalan, sekring akan langsung putus sebelum kabel sempat memanas dan terbakar.
Selanjutnya, hubungkan kabel daya dari sekring tersebut ke pin input utama pada relay (biasanya ditandai dengan angka 30 pada bodi relay). Pin output relay (angka 87) kemudian dihubungkan langsung ke kabel positif lampu tembak. Untuk pin ground relay (angka 85) dan kabel negatif lampu tembak, hubungkan keduanya ke terminal negatif aki atau ke titik ground sasis motor yang bersih dari cat. Selalu rujuk diagram kelistrikan yang tercetak pada bodi relay atau kemasan produk untuk memastikan Anda tidak salah menghubungkan nomor pin.
Dalam menyambungkan setiap kabel ke kaki relay atau terminal aki, pastikan Anda menggunakan terminal crimp yang dipasang menggunakan tang crimping khusus. Hindari kebiasaan menyambung kabel hanya dengan melilitkannya menggunakan tangan lalu dibungkus selotip, karena sambungan seperti itu sangat rentan longgar akibat getaran mesin motor yang konstan saat berkendara. Sambungan yang longgar akan menimbulkan hambatan listrik tinggi yang memicu panas dan kegagalan fungsi lampu.
Menghubungkan Saklar ke Relay dan Penyelesaian
Setelah jalur daya utama terpasang, langkah berikutnya adalah merakit sirkuit kontrol menggunakan saklar. Hubungkan salah satu kabel dari saklar lampu tembak ke pin pemicu relay (biasanya angka 86). Kabel saklar yang satunya lagi harus dihubungkan ke sumber arus pemicu yang hanya aktif saat kunci kontak berada di posisi ON (jalur ACC). Anda bisa mengambil sumber arus ini dari kabel positif lampu senja, soket spidometer, atau soket kunci kontak dengan merujuk pada buku manual resmi kendaraan untuk mengidentifikasi warna kabel yang tepat.
Dengan mengambil arus pemicu dari jalur ACC, relay hanya akan aktif dan mengalirkan daya ke lampu tembak jika kunci kontak motor menyala. Ini adalah langkah pengamanan krusial agar lampu tembak tidak dapat dinyalakan secara tidak sengaja saat motor diparkir, yang dapat menguras daya aki hingga habis. Setelah semua sambungan elektrikal selesai, lakukan manajemen kabel dengan mengikat seluruh rangkaian kabel menggunakan kabel tis secara rapi ke rangka motor.
Pastikan Anda memberikan sedikit kelonggaran pada kabel yang menuju ke setang kemudi. Uji dengan memutar setang motor ke kanan dan ke kiri secara penuh untuk memastikan kabel tidak tertarik kencang, terjepit, atau membatasi radius putar kemudi. Bungkus seluruh sambungan kabel yang terbuka menggunakan selang bakar, lalu panaskan dengan korek api atau heat gun hingga selang tersebut mengkerut dan membungkus sambungan dengan rapat dan kedap air.
Pengujian Fungsi dan Pengecekan Akhir
Sebelum merapikan kembali bodi motor yang dibuka, Anda wajib melakukan pengujian fungsi secara menyeluruh untuk memastikan sistem bekerja dengan aman. Hubungkan kembali terminal negatif aki yang dilepas pada awal proses instalasi, lalu kencangkan bautnya dengan kuat. Putar kunci kontak motor ke posisi ON, namun jangan menyalakan mesin terlebih dahulu, kemudian tekan saklar lampu tembak untuk memastikan lampu menyala dengan terang dan responsif.
Setelah memastikan lampu menyala, hidupkan mesin motor dan biarkan lampu tembak tetap menyala selama sekitar lima hingga sepuluh menit dalam kondisi motor stasioner. Selama periode ini, lakukan inspeksi fisik dengan meraba kabel-kabel baru, dudukan sekring, dan bodi relay menggunakan tangan Anda. Komponen-komponen tersebut harus tetap berada dalam suhu normal atau hanya terasa hangat kuku; jika Anda merasakan ada bagian kabel atau relay yang terasa sangat panas, segera matikan sistem karena hal itu menandakan adanya hambatan listrik berlebih atau koneksi yang longgar.
Jika saat saklar dinyalakan sekring langsung putus atau Anda mencium bau hangus, segera putar kunci kontak ke posisi OFF dan lepas kembali terminal negatif aki. Ini adalah indikasi kuat adanya hubungan arus pendek di dalam sirkuit yang baru Anda rakit. Periksa kembali seluruh titik sambungan kabel, pastikan tidak ada serabut kabel positif yang menyentuh rangka motor atau kabel negatif, dan jangan pernah mencoba mengganti sekring yang putus dengan sekring berukuran ampere lebih besar karena tindakan tersebut dapat memicu kebakaran kabel yang fatal.
Pertanyaan yang Sering Diajukan (FAQ)
Apakah boleh memasang saklar lampu tembak tanpa menggunakan relay?
Sangat tidak disarankan untuk memasang saklar lampu tembak langsung tanpa menggunakan relay, terutama jika lampu tambahan tersebut memiliki daya watt yang besar. Saklar standar yang dipasang di setang umumnya tidak dirancang untuk dilewati arus listrik beramper tinggi secara terus-menerus. Tanpa adanya relay, seluruh arus listrik besar dari aki menuju lampu akan melewati kontak mekanis di dalam saklar, yang dapat menyebabkan titik kontak tersebut mengalami loncatan bunga api, menjadi sangat panas, meleleh, atau bahkan memicu korsleting dan kebakaran pada area setang kemudi. Relay berfungsi sebagai jembatan pengaman yang memisahkan sirkuit kontrol berarus rendah dengan sirkuit daya berarus tinggi.
Mengapa saklar lampu tembak cepat panas atau meleleh?
Penyebab utama saklar lampu tembak cepat panas atau meleleh adalah karena dilewati oleh arus listrik yang melebihi kapasitas maksimal saklar tersebut akibat tidak digunakannya relay dalam rangkaian. Selain itu, sambungan kabel pada terminal saklar yang longgar atau tidak ter-crimp dengan baik juga dapat menciptakan resistansi tinggi yang menghasilkan panas berlebih saat arus listrik mengalir. Faktor lingkungan seperti masuknya air hujan atau air cucian motor ke dalam kompartemen saklar non-waterproof juga dapat memicu korosi internal; korosi ini meningkatkan hambatan listrik di dalam saklar yang lambat laun akan menghasilkan panas kumulatif hingga melelehkan bodi plastik saklar.
