Memasang lampu LED H4 pada sepeda motor bukan sekadar mengganti bohlam, melainkan memastikan titik fokus (focal point) dan sudut pancaran cahaya (beam pattern) sesuai dengan reflektor bawaan. Pemasangan yang tepat akan menghasilkan pencahayaan yang optimal untuk pengendara tanpa memancarkan sinar silau (glare) yang membahayakan pengendara dari arah berlawanan. Panduan ini akan memandu Anda melalui proses persiapan, instalasi fisik, hingga pengaturan cut-off line yang aman. Mengganti lampu halogen bawaan dengan teknologi LED modern seperti tipe H4 memerlukan ketelitian ekstra agar berkas cahaya tetap terarah dan mematuhi aturan keselamatan jalan raya.
Persiapan dan Pengecekan Kompatibilitas Ruang serta Kelistrikan
Sebelum memulai proses pembongkaran, langkah pertama yang krusial adalah memastikan kompatibilitas antara unit lampu LED H4 dengan sepeda motor Anda. Periksa buku manual kendaraan untuk mengonfirmasi spesifikasi dudukan lampu asli. Pastikan motor Anda memang menggunakan soket tipe H4, karena memaksakan tipe soket yang berbeda dapat merusak dudukan reflektor atau menyebabkan kebocoran cahaya. Selain tipe soket, perhatikan juga batasan daya kelistrikan yang direkomendasikan oleh pabrikan motor agar sistem pengisian daya tetap bekerja optimal tanpa membebani komponen lain.
Langkah berikutnya adalah mengukur ruang di dalam batok lampu (housing). Lampu LED modern, termasuk tipe H4, umumnya dilengkapi dengan komponen tambahan seperti modul pendingin (heatsink) atau kipas terintegrasi di bagian belakangnya. Ukur kedalaman dan diameter ruang di belakang reflektor untuk memastikan komponen pendingin ini tidak mentok ke kabel bodi atau menghalangi pemasangan penutup debu karet bawaan motor. Penutup debu yang tidak terpasang dengan rapat dapat menyebabkan air dan kotoran masuk ke dalam rumah lampu, yang berpotensi merusak reflektor dan memperpendek umur pakai LED.

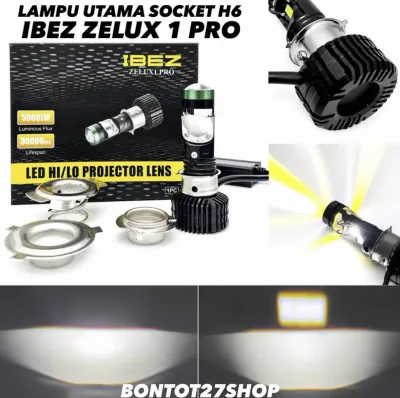

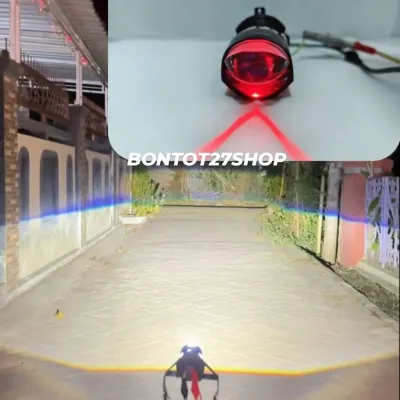

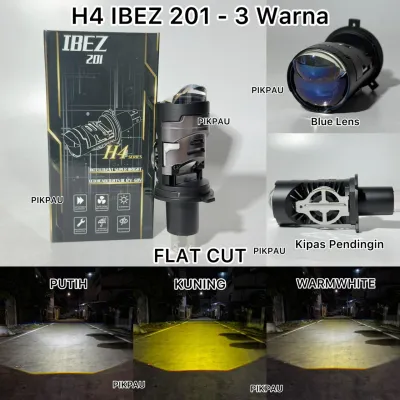

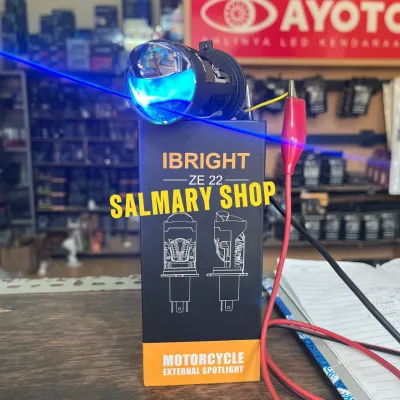

Produk yang disebutkan dalam panduan ini
Harga dapat berubah. Lihat halaman produk untuk harga terbaru.
Terakhir, lakukan pemeriksaan menyeluruh pada kondisi kelistrikan motor Anda. Periksa tegangan aki menggunakan voltmeter untuk memastikan dayanya berada dalam kondisi prima. Periksa juga komponen kiprok (rectifier) dan soket kabel asli dari tanda-tanda korosi, keretakan, atau panas berlebih. Soket yang longgar atau berkarat dapat memicu hambatan listrik yang tinggi, yang tidak hanya menurunkan performa pencahayaan LED tetapi juga berisiko memicu korsleting atau kerusakan permanen pada sirkuit elektronik lampu.
Alat dan Bahan yang Dibutuhkan untuk Instalasi
Untuk memastikan proses instalasi berjalan lancar dan tidak merusak komponen motor, Anda perlu menyiapkan beberapa perkakas dasar yang tepat. Siapkan obeng plus dan minus dengan ukuran yang sesuai untuk membuka sekrup pada batok lampu tanpa merusak kepalanya. Kunci pas atau kunci sok juga mungkin diperlukan untuk melepas baut pengikat bodi atau braket lampu pada model motor tertentu. Menggunakan alat yang pas akan mencegah kerusakan pada ulir baut dan mempermudah proses pembongkaran.
Selain perkakas mekanis, siapkan juga bahan isolasi dan perapian kabel untuk menjaga keamanan jalur kelistrikan. Selotip bakar (heat shrink) sangat disarankan untuk melindungi sambungan kabel karena memberikan perlindungan kedap air yang lebih baik dibanding selotip listrik biasa. Siapkan juga beberapa buah pengikat kabel (cable ties) untuk merapikan kabel driver atau kabel tambahan agar tidak bergelantungan bebas di dalam batok lampu.
Satu hal yang sering diabaikan adalah kebersihan tangan saat memegang unit lampu. Siapkan kain microfiber bersih atau sarung tangan lateks tipis saat memegang bohlam LED. Meskipun LED tidak se sensitif halogen terhadap minyak dari sidik jari, menjaga kebersihan lensa chip LED dan permukaan heatsink sangat penting untuk memastikan pelepasan panas bekerja maksimal dan tidak ada residu yang terbakar saat lampu menyala.
Langkah Membongkar Lampu Bawaan dan Memasang Unit LED H4
Sebelum menyentuh komponen kelistrikan apa pun, pastikan aspek keselamatan menjadi prioritas utama. Putus sambungan terminal negatif pada aki motor untuk menghindari risiko hubungan arus pendek selama proses pengerjaan. Langkah pencegahan ini sangat penting untuk melindungi sistem kelistrikan motor yang sensitif dari lonjakan arus yang tidak disengaja. Setelah kelistrikan dipastikan aman, mulailah membuka batok lampu secara perlahan sesuai dengan petunjuk pembongkaran bodi pada buku manual motor Anda.
Setelah rumah lampu terbuka, lepaskan soket kabel yang terhubung ke bohlam halogen bawaan. Tarik karet penutup debu secara perlahan agar tidak robek, lalu lepaskan kawat pengunci (retainer clip) yang menahan bohlam pada tempatnya. Keluarkan bohlam halogen lama dengan hati-hati dan simpan di tempat yang aman sebagai cadangan. Bersihkan area dudukan lampu dari debu atau kotoran yang menempel menggunakan kain microfiber kering sebelum memasang unit baru.
Sekarang, ambil unit lampu LED H4 iBeZ Anda. Masukkan lampu ke dalam dudukan reflektor dengan memperhatikan posisi tiga pin atau tab pengunci (locator) pada pelat dudukan. Pastikan tab pengunci tersebut masuk dengan pas ke dalam slot reflektor agar posisi lampu tidak miring atau bergeser. Pasang kembali kawat pengunci untuk menahan lampu dengan kuat. Setelah lampu terpasang kokoh, pasang kembali karet penutup debu dengan rapat di sekeliling badan lampu, pastikan bagian pendingin tetap mendapatkan ruang udara yang cukup untuk membuang panas.
Langkah terakhir dalam proses instalasi fisik adalah merapikan kabel driver eksternal jika unit LED Anda memilikinya. Posisikan modul driver dan sisa kabel di area yang longgar di dalam batok lampu, jauh dari bagian reflektor yang dapat menjadi panas atau komponen bergerak seperti segitiga kemudi. Gunakan pengikat kabel untuk mengamankan posisinya agar tidak bergeser atau bergetar saat motor dikendarai, yang dapat menyebabkan kabel terkelupas akibat gesekan.
Mengatur Fokus dan Cut-Off Line Agar Tidak Menyilaukan Pengendara Lain
Setelah lampu LED terpasang secara fisik, langkah paling krusial yang menentukan kenyamanan berkendara Anda dan orang lain adalah mengatur fokus cahaya. Parkirkan sepeda motor Anda di atas permukaan yang benar-benar datar, menghadap ke dinding polos yang bersih. Atur jarak antara lampu depan motor dengan dinding sekitar lima hingga sepuluh meter. Jarak ini ideal untuk memproyeksikan pola cahaya secara akurat sehingga Anda dapat melihat batas tegas antara area terang dan gelap (cut-off line).
Sebelum menyalakan lampu LED baru, ada baiknya Anda menandai tinggi titik tengah lampu dan garis batas cahaya asli dari bohlam halogen sebelumnya pada dinding menggunakan selotip kertas sebagai referensi awal. Nyalakan lampu dekat (low beam) pada motor Anda. Perhatikan pola cahaya yang terpancar pada dinding. Lampu LED H4 yang baik harus menghasilkan garis cut-off yang tajam, di mana bagian atas garis tersebut gelap dan bagian bawahnya terang, guna mencegah cahaya langsung mengenai mata pengendara dari arah berlawanan.
Jika garis cut-off terlihat kabur atau terlalu tinggi, Anda perlu menyesuaikan orientasi chip LED atau memutar posisi lampu jika unit tersebut menyediakan fitur adjustable base. Umumnya, chip LED pada tipe H4 harus menghadap ke samping kanan dan kiri secara horizontal (posisi jam 9 dan jam 3) agar reflektor dapat memantulkan cahaya ke bawah dengan benar. Lakukan penyetelan sekrup pengatur ketinggian lampu pada batok motor Anda secara perlahan hingga batas atas cahaya berada sedikit di bawah garis referensi yang telah Anda tandai sebelumnya.
Setelah lampu dekat terfokus dengan baik, uji fungsi lampu jauh (high beam). Pastikan berkas cahaya lampu jauh berkumpul di area tengah atas dan tidak menyebar secara liar ke segala arah. Pola cahaya yang fokus dan terarah akan memberikan visibilitas jarak jauh yang maksimal saat berkendara di malam hari tanpa mengorbankan keselamatan pengguna jalan lain yang berada di depan Anda.
Verifikasi Akhir, Perawatan, dan Batasan Keamanan
Sebelum menutup batok lampu sepenuhnya dan merakit kembali bodi motor, lakukan verifikasi akhir terhadap seluruh sistem. Pastikan semua sambungan kabel terisolasi dengan rapat dan terlindungi dari potensi masuknya air saat motor dicuci atau terkena hujan. Periksa kembali apakah karet penutup debu terpasang dengan sempurna tanpa ada bagian yang terlipat atau longgar. Nyalakan mesin motor dan uji saklar dimmer untuk memastikan transisi antara lampu dekat dan lampu jauh bekerja dengan responsif tanpa jeda.
Periksa juga panel instrumen atau spidometer sepeda motor Anda. Pastikan lampu indikator lampu jauh berfungsi normal dan tidak ada lampu peringatan kesalahan (error) yang menyala, terutama pada motor modern yang dilengkapi dengan sistem pemantau kelistrikan digital. Lakukan uji coba kemudi dengan memutar setang ke kanan dan ke kiri secara penuh untuk memastikan tidak ada kabel lampu yang tertarik atau terjepit oleh komponen kemudi.
Penting untuk memahami batasan keamanan dalam instalasi mandiri ini. Jika setelah melakukan penyetelan berulang kali Anda mendapati garis cut-off tetap tidak dapat terbentuk dengan tajam, cahaya menyebar liar ke atas, atau jika Anda mencium aroma terbakar dan mendengar suara dengungan tidak wajar dari sistem kelistrikan, segera matikan motor. Lepaskan unit LED tersebut dan pasang kembali lampu standar Anda. Jangan memaksakan penggunaan lampu yang tidak fokus karena sangat membahayakan keselamatan di jalan raya. Dalam kondisi ini, sangat disarankan untuk berkonsultasi dengan mekanik profesional atau mengunjungi bengkel resmi untuk mendapatkan penanganan yang tepat.
Pertanyaan yang Sering Diajukan (FAQ)
Apakah mengganti ke LED H4 membuat aki motor cepat tekor?
Secara umum, lampu LED memiliki efisiensi energi yang jauh lebih tinggi dibandingkan dengan bohlam halogen konvensional. Jika Anda membandingkan label spesifikasi daya (Watt), lampu LED biasanya mengonsumsi daya yang lebih rendah untuk menghasilkan intensitas cahaya yang sama atau bahkan lebih terang daripada halogen. Oleh karena itu, penggantian ke LED berkualitas seharusnya tidak membuat aki motor cepat tekor, melainkan justru dapat meringankan beban kelistrikan motor Anda. Namun, kondisi ini sangat bergantung pada kesehatan sistem pengisian daya (charging system) motor seperti spul dan kiprok, serta kondisi fisik aki itu sendiri yang harus tetap dirawat dengan baik.
Mengapa lampu LED berkedip atau indikator di spidometer menyala?
Gejala lampu berkedip atau indikator spidometer yang menyala tidak normal biasanya disebabkan oleh ketidakcocokan sistem kelistrikan atau perbedaan polaritas. Beberapa sepeda motor menggunakan sistem kelistrikan AC (arus bolak-balik) pada lampu utamanya, sedangkan sebagian besar lampu LED membutuhkan arus DC (arus searah) yang stabil agar dapat bekerja dengan baik. Selain itu, pada sepeda motor modern yang dilengkapi dengan sistem sensor kelistrikan sensitif, perbedaan konsumsi daya yang rendah dari LED dapat dideteksi sebagai bohlam putus oleh komputer kendaraan. Untuk mengatasi hal ini, Anda mungkin memerlukan komponen tambahan seperti penyearah arus (converter DC) atau resistor khusus (decoder) sesuai dengan petunjuk dan rekomendasi dari pabrikan kendaraan Anda.
