Cara Memasang Lampu LED 12V Aki pada Spion Motor dengan Aman dan Rapi

Memasang lampu LED tambahan pada spion motor dengan sumber daya aki 12V merupakan salah satu modifikasi populer untuk meningkatkan visibilitas berkendara, terutama saat malam hari atau dalam kondisi cuaca buruk. Selain memberikan penerangan ekstra di area samping kendaraan, lampu LED pada spion juga dapat berfungsi sebagai lampu penanda tambahan yang memperjelas posisi motor Anda bagi pengendara lain dari arah berlawanan. Namun, karena modifikasi ini melibatkan sistem kelistrikan arus searah langsung dari aki, proses instalasi harus dilakukan dengan metode yang benar, aman, dan rapi. Kesalahan dalam penyambungan kabel atau pemilihan jalur daya tidak hanya berisiko merusak lampu LED itu sendiri, tetapi juga dapat memicu korsleting yang membahayakan seluruh sistem kelistrikan motor Anda.

Persiapan dan Pengecekan Kelistrikan Motor

Sebelum memulai proses pemasangan fisik, langkah pertama yang wajib dilakukan adalah mengevaluasi kondisi kesehatan kelistrikan sepeda motor Anda. Sistem kelistrikan motor modern umumnya mengandalkan aki sebagai penyimpan daya utama, serta spul dan kiprok sebagai penyuplai arus saat mesin menyala. Anda perlu memastikan bahwa aki motor berada dalam kondisi prima dengan tegangan minimal sekitar 12,4 hingga 12,8 Volt saat mesin mati. Jika tegangan aki berada di bawah angka tersebut, sebaiknya lakukan pengisian ulang atau penggantian aki terlebih dahulu agar beban tambahan dari lampu LED tidak mengganggu sistem starter elektrik motor Anda.

Selain memeriksa tegangan aki, Anda juga harus memperhitungkan kapasitas pengisian arus dari spul dan kiprok. Setiap sepeda motor memiliki batas maksimal beban kelistrikan yang dapat ditangani oleh sistem pengisian bawaan. Menambahkan lampu LED dengan konsumsi daya yang terlalu besar tanpa memperhatikan kapasitas sisa pengisian dapat menyebabkan aki mengalami tekor secara perlahan karena arus yang keluar lebih besar daripada arus yang masuk. Oleh karena itu, pilihlah lampu LED dengan konsumsi daya yang efisien dan sesuai dengan spesifikasi kelistrikan motor Anda.

Produk yang disebutkan dalam panduan ini

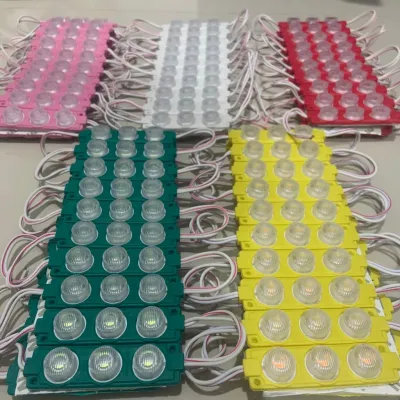

No Brand 10 Biji LED MODUL 3 MATA BESAR 3WATT 12V - 24V MOBIL MOTOR Rp 23,000Rp 45,000 Lihat produk →

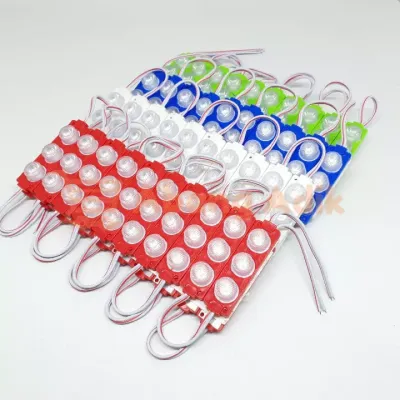

ROHS 1 RENTENG 10pcs lampu led mata 3 12-24v Rp 16,500Rp 18,000 Lihat produk →

Harga dapat berubah. Lihat halaman produk untuk harga terbaru.

Penting juga untuk memahami perbedaan sistem kelistrikan pada motor Anda, apakah menggunakan sistem arus bolak-balik atau arus searah. Pada motor dengan sistem lampu utama arus bolak-balik, arus listrik mengalir langsung dari spul mengikuti putaran mesin, sehingga tegangan tidak stabil. Lampu LED 12V membutuhkan arus searah murni yang stabil agar tidak cepat rusak atau terbakar. Oleh karena itu, pastikan Anda mengambil sumber daya dari jalur arus searah yang terhubung dengan aki, bukan dari jalur lampu utama yang masih menganut sistem arus bolak-balik.

Langkah krusial berikutnya adalah menentukan titik pengambilan arus listrik yang aman. Sangat disarankan untuk mengambil arus positif melalui jalur kunci kontak posisi aksesoris atau menggunakan soket tambahan yang dikendalikan oleh sakelar khusus, bukan langsung menghubungkannya secara permanen ke terminal positif aki tanpa pemutus arus. Metode ini memastikan bahwa lampu LED hanya akan menyala ketika kunci kontak berada di posisi aktif, sehingga mencegah lampu menyala terus-menerus saat motor diparkir yang dapat menguras daya aki hingga habis.

Sebagai langkah keselamatan wajib sebelum menyentuh komponen kelistrikan apa pun, pastikan Anda melepaskan kabel terminal negatif pada aki motor. Melepaskan kabel negatif ini bertujuan untuk memutus aliran listrik ke seluruh rangka motor yang berfungsi sebagai massa. Dengan demikian, risiko terjadinya percikan api atau korsleting yang tidak disengaja akibat gesekan alat kerja logam dengan rangka motor selama proses instalasi dapat dihindari sepenuhnya.

Alat dan Bahan yang Dibutuhkan

Untuk menghasilkan instalasi yang rapi, aman, dan tahan lama, Anda perlu menyiapkan beberapa peralatan teknis dan bahan pendukung yang berkualitas sebelum memulai pekerjaan fisik. Menggunakan bahan yang tepat sangat penting karena area spion motor terpapar langsung oleh cuaca luar, seperti panas matahari dan guyuran air hujan yang ekstrem.

Berikut adalah daftar bahan inti yang harus Anda siapkan:

• Lampu LED 12V yang memiliki peringkat ketahanan air yang baik untuk memastikan komponen internal lampu tidak mengalami kerusakan akibat rembesan air hujan atau saat motor dicuci.
• Kabel listrik otomotif serabut dengan ukuran penampang yang sesuai, biasanya berukuran 0,5 mm hingga 0,75 mm, untuk memastikan arus mengalir tanpa hambatan dan kabel tidak cepat panas.
• Sekering inline tipe blade dengan ukuran kecil, misalnya 3 Ampere atau 5 Ampere, sebagai pengaman utama jika terjadi hubungan arus pendek pada jalur lampu tambahan.
• Selang bakar dengan berbagai ukuran diameter untuk membungkus sambungan kabel secara rapat dan kedap air.

Sementara itu, peralatan kerja yang wajib disediakan meliputi:

• Tang kupas kabel dan tang crimping untuk memotong, mengupas isolator, dan memasang terminal kabel dengan kuat.
• Multimeter digital untuk mengukur tegangan aki, memeriksa kontinuitas kabel, dan memastikan polaritas positif serta negatif tidak terbalik.
• Obeng plus dan minus serta kunci pas atau kunci L yang sesuai untuk membuka bodi motor dan melepas spion.
• Kabel ties plastik untuk mengikat dan merapikan jalur kabel di sepanjang kemudi dan rangka motor.

Jika lampu LED yang Anda pasang memiliki konsumsi daya yang cukup besar atau Anda ingin memasang beberapa lampu tambahan sekaligus, pertimbangkan untuk menambahkan komponen relay otomotif 12V. Relay berfungsi sebagai sakelar elektronik yang mengalirkan arus besar langsung dari aki ke lampu, sementara sakelar manual di setang hanya mengalirkan arus kecil untuk mengaktifkan relay tersebut. Hal ini sangat penting untuk melindungi sakelar manual agar tidak cepat aus atau meleleh akibat beban arus yang terlalu tinggi.

Langkah-langkah Pemasangan Kabel dan Lampu LED

Setelah semua persiapan selesai dan peralatan telah siap, Anda dapat memulai proses instalasi fisik secara bertahap. Langkah pertama adalah menentukan posisi penempatan lampu LED pada spion. Beberapa jenis lampu LED dirancang untuk ditempelkan langsung pada cangkang spion menggunakan perekat khusus, sementara jenis lainnya dipasang pada batang spion menggunakan braket logam. Pastikan posisi lampu tidak menghalangi pandangan Anda ke arah cermin spion dan tidak mengganggu pergerakan bebas dari setang kemudi.

Setelah lampu terpasang pada posisinya, mulailah merutekan kabel dari lampu LED ke dalam bodi motor. Jika memungkinkan, Anda dapat memasukkan kabel melalui bagian dalam batang spion yang berongga atau mengikatnya dengan rapi di sepanjang batang spion menggunakan kabel ties. Berikan sedikit kelonggaran pada kabel di area persendian spion agar kabel tidak tertarik atau terjepit saat Anda melakukan penyetelan posisi cermin atau saat melipat spion ketika motor diparkir di tempat sempit.

Langkah selanjutnya adalah menarik kabel positif dari sumber daya. Pasang sekering inline pada kabel positif ini dan letakkan sedekat mungkin dengan terminal positif aki atau titik pengambilan arus utama. Pemasangan sekering di hulu jalur kelistrikan ini sangat vital; jika terjadi korsleting di sepanjang kabel menuju spion, sekering akan putus terlebih dahulu sebelum arus pendek tersebut sempat merusak kabel utama motor atau memicu kebakaran pada kompartemen aki. Hubungkan ujung kabel positif ini ke sakelar kontrol yang akan Anda gunakan untuk menyalakan dan mematikan lampu LED.

Untuk jalur negatif atau massa, Anda tidak perlu menarik kabel panjang kembali ke terminal negatif aki. Anda dapat menyambungkan kabel negatif dari lampu LED ke titik baut rangka motor terdekat yang terbuat dari logam. Pastikan area di sekitar baut tersebut bersih dari karat, kotoran, dan lapisan cat tebal. Jika perlu, amplas sedikit permukaan logam di sekitar lubang baut untuk memastikan koneksi massa yang sempurna, karena hubungan massa yang buruk sering kali menjadi penyebab utama lampu LED menyala redup atau berkedip tidak stabil.

Setelah semua kabel terhubung ke posisinya masing-masing, langkah krusial berikutnya adalah mengisolasi setiap titik sambungan kabel. Hindari penggunaan isolasi ban hitam biasa yang mudah mengelupas saat terkena panas mesin atau air hujan. Gunakan selang bakar yang dimasukkan ke dalam kabel sebelum disambung, lalu geser selang tersebut ke atas titik sambungan dan panaskan menggunakan korek api atau alat pemanas hingga selang menyusut dan membungkus sambungan dengan sangat rapat. Metode ini memberikan perlindungan kedap air yang jauh lebih andal dan mencegah risiko korsleting akibat kelembapan udara.

Pengujian dan Perapian Kabel

Sebelum memasang kembali seluruh bodi motor yang dibuka, Anda harus melakukan pengujian menyeluruh terhadap sistem yang baru saja dipasang. Hubungkan kembali kabel terminal negatif pada aki motor yang sebelumnya dilepas. Putar kunci kontak motor ke posisi aktif dan tekan sakelar lampu LED tambahan Anda. Perhatikan apakah lampu menyala dengan terang dan stabil tanpa adanya tanda-tanda penurunan daya pada panel instrumen motor Anda.

Langkah pengujian berikutnya adalah menyalakan mesin motor. Amati perilaku cahaya lampu LED saat mesin berada dalam kondisi putaran stasioner dan saat Anda memutar selongsong gas untuk menaikkan putaran mesin. Jika cahaya lampu LED tampak berkedip-kedip atau intensitasnya berubah secara drastis seiring dengan perubahan putaran mesin, hal ini menandakan adanya fluktuasi tegangan pada sistem pengisian motor Anda yang perlu ditangani lebih lanjut.

Setelah memastikan semua fungsi kelistrikan berjalan normal, matikan mesin dan mulailah merapikan seluruh jalur kabel. Gunakan kabel ties untuk mengikat kabel baru pada bundel kabel bawaan motor yang sudah ada. Pastikan jalur kabel tidak melewati area yang menghasilkan panas tinggi seperti blok mesin atau pipa knalpot, serta hindari area yang bergerak aktif seperti suspensi depan dan mekanisme kemudi. Putar setang kemudi ke kanan dan ke kiri secara penuh untuk memastikan kabel tidak tertarik kencang atau terjepit oleh komponen kemudi saat motor berbelok.

Regulasi Lalu Lintas dan Batasan Keamanan

Melakukan modifikasi pada sistem pencahayaan sepeda motor tidak boleh dilakukan secara sembarangan karena terikat oleh peraturan hukum yang berlaku demi keselamatan bersama di jalan raya. Di Indonesia, aturan mengenai sistem lampu kendaraan telah diatur secara ketat dalam undang-undang lalu lintas. Penggunaan lampu tambahan yang tidak sesuai standar dapat mengganggu konsentrasi dan membahayakan keselamatan pengguna jalan lain, terutama jika cahaya yang dihasilkan terlalu menyilaukan.

Berdasarkan regulasi keselamatan jalan raya, lampu utama dan lampu tambahan yang menghadap ke depan harus memancarkan cahaya berwarna putih atau kuning muda. Penggunaan lampu dengan warna lain seperti biru, hijau, atau merah pada bagian depan kendaraan sangat dilarang karena warna-warna tersebut memiliki peruntukan khusus untuk kendaraan darurat atau penanda tertentu. Selain itu, hindari memasang lampu LED tambahan yang memiliki mode berkedip konstan, karena mode ini sangat menyilaukan dan dapat memicu kecelakaan akibat efek silau sesaat pada pengendara dari arah berlawanan.

Pelanggaran terhadap ketentuan warna dan intensitas cahaya lampu ini dapat berisiko sanksi tilang oleh pihak kepolisian saat dilakukan razia kendaraan bermotor. Selain risiko hukum di jalan raya, Anda juga harus memahami bahwa melakukan modifikasi kelistrikan dengan memotong atau mengupas kabel bawaan pabrik dapat menggugurkan klaim garansi resmi kelistrikan dari pabrikan motor Anda. Oleh karena itu, lakukan modifikasi dengan metode pasang langsung tanpa merusak kabel asli kendaraan jika motor Anda masih dalam masa garansi, atau konsultasikan dengan teknisi profesional jika Anda ragu.

Frequently Asked Questions (FAQ)

Apakah memasang lampu LED tambahan bisa membuat aki motor cepat tekor?

Lampu LED pada dasarnya dikenal memiliki efisiensi energi yang sangat tinggi dan konsumsi daya yang jauh lebih rendah dibandingkan dengan lampu bohlam halogen konvensional dengan tingkat kecerahan yang sama. Namun, risiko aki tekor tetap dapat terjadi jika Anda menyalakan lampu LED tambahan tersebut dalam durasi yang lama saat mesin motor dalam keadaan mati, karena pada kondisi tersebut aki tidak mendapatkan pengisian arus dari spul. Untuk mencegah hal ini, Anda dapat menghitung estimasi beban dengan membagi total daya lampu dalam satuan Watt dengan tegangan aki 12 Volt untuk mengetahui konsumsi arus dalam satuan Ampere, lalu pastikan total konsumsi tersebut tidak melebihi kapasitas cadangan aki Anda saat mesin tidak aktif.

Mengapa lampu LED berkedip atau redup saat mesin motor dinyalakan?

Gejala lampu LED yang berkedip atau meredup saat putaran mesin berubah biasanya disebabkan oleh sistem kelistrikan motor yang belum mengadopsi arus searah penuh atau adanya fluktuasi tegangan dari kiprok yang tidak stabil. Lampu LED sangat sensitif terhadap perubahan tegangan listrik; tidak seperti bohlam biasa yang toleran terhadap arus bolak-balik, LED membutuhkan pasokan arus searah yang stabil untuk bekerja optimal. Solusi terbaik untuk mengatasi masalah ini adalah dengan memasang modul penstabil tegangan atau menggunakan lampu LED yang sudah dilengkapi dengan komponen pengatur tegangan internal sehingga cahaya tetap stabil meskipun tegangan pengisian motor naik turun.
