Memasang relay set untuk upgrade lampu LED spion motor dilakukan dengan menghubungkan terminal daya utama relay langsung ke aki melalui sekring pengaman, menghubungkan kabel pemicu ke jalur kunci kontak ACC, dan menyambungkan output relay ke kabel positif lampu LED spion. Penggunaan relay set, seperti tipe relay set billed yang dirancang untuk menangani beban arus dengan stabil, sangat penting untuk memisahkan sirkuit daya utama dari saklar bawaan motor. Langkah ini memastikan lampu LED spion mendapatkan pasokan tegangan yang stabil langsung dari sumber daya utama tanpa membebani kabel bodi atau saklar bawaan yang rentan mengalami panas berlebih.
Proses instalasi ini membutuhkan ketelitian tinggi dalam memetakan jalur kelistrikan agar tidak memicu korsleting atau kerusakan pada komponen elektronik sensitif lainnya. Sebelum memulai, pastikan Anda memahami skema kelistrikan dasar sepeda motor Anda dan selalu merujuk pada buku manual kendaraan untuk mengidentifikasi warna kabel yang tepat. Dengan mengikuti prosedur pemasangan yang aman dan terstruktur, Anda dapat menikmati pencahayaan spion LED yang optimal sekaligus menjaga keandalan sistem kelistrikan motor dalam jangka panjang.
Persiapan dan Pemeriksaan Keamanan Kelistrikan
Sebelum menyentuh komponen kelistrikan apa pun, langkah pertama yang wajib dilakukan adalah mengevaluasi kondisi kesehatan sistem kelistrikan motor Anda saat ini. Gunakan multimeter untuk mengukur tegangan aki dalam kondisi mesin mati dan saat mesin menyala untuk memastikan sistem pengisian bekerja dengan normal. Aki yang lemah atau memiliki kebocoran arus sebelum modifikasi akan memperburuk kinerja lampu tambahan dan berisiko merusak komponen relay set yang baru dipasang.

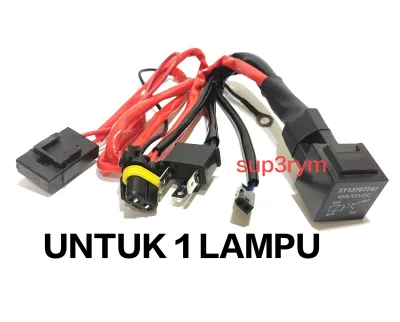

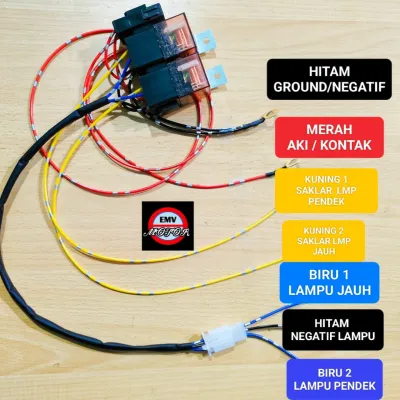

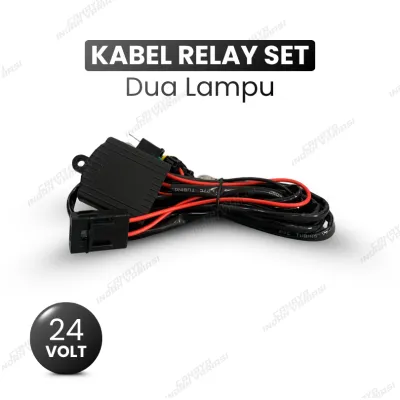

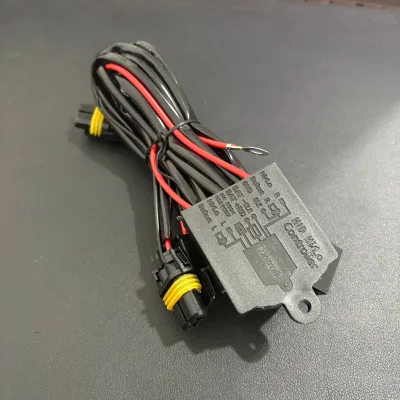

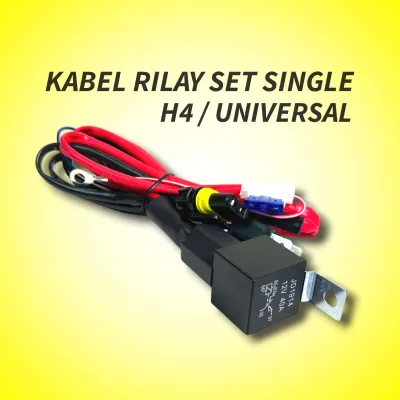

Produk yang disebutkan dalam panduan ini
Harga dapat berubah. Lihat halaman produk untuk harga terbaru.
Langkah keselamatan paling krusial sebelum memulai pekerjaan fisik adalah melepas kabel terminal negatif pada aki motor. Tindakan pencegahan ini bertujuan untuk memutus aliran listrik di seluruh rangka motor, sehingga meminimalkan risiko terjadinya percikan api atau korsleting tidak sengaja saat Anda mengupas atau menyambung kabel. Jangan pernah mengabaikan langkah ini, karena korsleting kecil sekalipun dapat merusak ECU pada motor modern yang sangat sensitif terhadap lonjakan arus.
Selama proses pemeriksaan, perhatikan juga kondisi fisik kabel-kabel bawaan di sekitar area setang dan di bawah jok motor. Jika Anda menemukan kabel yang sudah getas, terkelupas, atau menunjukkan tanda-tanda modifikasi sebelumnya yang tidak rapi, Anda harus memperbaiki bagian tersebut terlebih dahulu sebelum menambahkan beban baru. Tetapkan kondisi berhenti yang tegas: jika Anda menemukan kabel bawaan yang rusak parah, tidak dapat mengidentifikasi jalur kabel kontak ACC dengan pasti, atau merasa ragu dengan skema kelistrikan motor Anda, segera hentikan proses instalasi dan bawa motor ke mekanik profesional yang berpengalaman dalam kelistrikan sepeda motor.
Alat dan Bahan yang Dibutuhkan untuk Pemasangan
Untuk melakukan instalasi yang rapi dan aman setara standar pabrikan, Anda perlu menyiapkan perkakas dan material pendukung yang berkualitas sebelum membongkar bodi motor. Siapkan tang kupas kabel khusus untuk memudahkan pemotongan isolator tanpa merusak serat tembaga di dalamnya, serta tang crimping untuk memasang terminal kabel dengan kuat. Multimeter digital sangat diperlukan untuk menguji kontinuitas sirkuit dan mengukur tegangan pada jalur pemicu sebelum melakukan penyambungan akhir.
Untuk material penyambungan, hindari penggunaan isolasi plastik biasa yang mudah mengelupas akibat panas dan getaran mesin. Gunakan isolasi bakar dengan ukuran yang sesuai untuk membungkus setiap sambungan kabel agar terlindung dari air dan debu secara permanen. Siapkan juga kabel ties dalam jumlah yang cukup untuk mengikat sirkuit baru agar tidak bergelantungan bebas di dalam bodi motor.
Komponen utama yang harus disiapkan adalah relay set berkualitas tinggi, seperti varian relay set billed atau tipe standar yang sudah dilengkapi dengan rumah sekring tahan air dan sekring pengaman dengan kapasitas yang sesuai. Pastikan kabel yang digunakan pada relay set memiliki ketebalan tembaga yang memadai untuk menghantarkan arus tanpa menimbulkan hambatan berlebih. Sangat dilarang keras menyambung kabel hanya dengan cara memuntir ujung tembaga lalu membungkusnya secara asal-asalan, karena sambungan yang longgar akan menimbulkan percikan api mikro yang memicu panas berlebih dan kebakaran sirkuit.
Langkah-langkah Instalasi Relay Set pada Motor
Proses perakitan dan pemasangan relay set harus dilakukan secara sistematis dan tidak boleh terburu-buru agar tidak ada jalur yang tertukar. Setiap produsen relay set biasanya menyertakan diagram skema warna kabel yang spesifik pada kemasannya, sehingga Anda harus selalu menjadikan diagram tersebut sebagai acuan utama, bukan berasumsi berdasarkan warna kabel pada motor lain. Pahami fungsi masing-masing kaki relay sebelum mulai menghubungkan kabel ke komponen motor.
Menghubungkan Kabel ke Sumber Daya dan Ground
Langkah pertama dalam perakitan sirkuit adalah menghubungkan jalur daya utama dari relay langsung ke terminal positif aki motor. Kabel daya utama ini wajib dilengkapi dengan sekring pengaman eksternal yang dipasang sedekat mungkin dengan terminal positif aki. Penempatan sekring di dekat aki ini sangat vital untuk melindungi seluruh jalur kabel baru dari pangkalnya jika terjadi hubungan arus pendek di tengah jalan sebelum mencapai relay.
Selanjutnya, hubungkan kabel ground atau massa ke titik ground yang kokoh pada rangka motor atau langsung ke terminal negatif aki. Jika Anda memilih menempelkannya pada rangka mesin, pastikan area kontak bersih dari lapisan cat, karat, atau kotoran minyak menggunakan ampelas halus agar konduktivitas listrik tetap optimal. Ground yang buruk adalah penyebab utama kegagalan fungsi relay, yang sering kali ditandai dengan suara getaran cepat pada relay atau lampu yang meredup saat mesin digas.
Setelah jalur daya utama dan ground terpasang, gunakan multimeter untuk mencari kabel pemicu yang aktif hanya saat kunci kontak berada di posisi ON. Sambungkan kabel pemicu dari relay ke jalur ACC tersebut atau ke kabel positif saklar lampu bawaan yang ingin Anda gunakan untuk mengontrol spion LED. Dengan metode ini, relay hanya akan aktif dan mengalirkan arus dari aki ke lampu spion ketika motor dalam kondisi hidup atau kontak menyala, sehingga mencegah aki terkuras saat motor diparkir.
Mengkoneksikan Relay ke Lampu LED Spion
Setelah sirkuit kontrol pada relay terpasang dengan benar, langkah berikutnya adalah menghubungkan output daya dari relay ke kabel positif lampu LED pada spion motor. Sebelum melakukan penyambungan, lakukan pengecekan polaritas positif dan negatif pada kabel lampu LED spion menggunakan baterai kecil atau multimeter. Lampu LED adalah komponen dioda yang hanya mengalirkan arus satu arah; jika polaritasnya terbalik, lampu tidak akan menyala dan pada beberapa kasus dapat merusak chip LED di dalamnya.
Lakukan penyambungan kabel output relay ke kabel spion menggunakan terminal crimp yang berkualitas atau dengan metode solder yang matang untuk memastikan koneksi yang permanen dan tahan getaran. Setelah disolder atau dicrimp, geser isolasi bakar ke atas sambungan tersebut dan panaskan menggunakan korek api atau heat gun hingga mengkerut sempurna dan membungkus sambungan dengan rapat. Perlindungan anti-air pada sambungan ini sangat penting karena area setang dan spion adalah bagian yang paling sering terpapar air hujan langsung dan air bertekanan saat motor dicuci.
Saat memposisikan kabel yang keluar dari tangkai spion menuju ke dalam bodi motor, berikan perhatian ekstra agar kabel tidak tertarik terlalu kencang. Jangan pernah memaksa menarik kabel spion secara kasar karena dapat memutuskan sambungan solder halus yang ada di dalam rumah spion atau merusak isolator pelindungnya. Pastikan ada sedikit kelonggaran kabel di dekat pangkal spion untuk mengakomodasi getaran konstan saat motor melaju di jalanan yang rusak.
Merapikan Jalur Kabel dan Pengamanan Akhir
Setelah semua koneksi elektrikal selesai dibuat, langkah krusial yang sering diabaikan adalah merapikan tata letak kabel di dalam bodi motor. Satukan kabel-kabel baru tersebut dan ikat secara rapi mengikuti jalur kabel utama bawaan pabrik menggunakan kabel ties. Mengikuti jalur kabel bawaan adalah cara terbaik untuk memastikan kabel tambahan tidak melintang secara acak dan mengganggu komponen mekanis lainnya di dalam bodi motor.
Sebelum mengencangkan kabel ties sepenuhnya, lakukan pengujian ruang gerak kemudi dengan membelokkan setang motor secara penuh ke arah kiri dan kanan beberapa kali. Pastikan kabel yang menuju ke spion memiliki kelonggaran yang cukup sehingga tidak tertarik kencang saat setang dibelokkan habis, dan juga tidak terlalu longgar hingga berisiko terjepit di antara segitiga suspensi atau bodi motor. Kabel yang terjepit lama-kelamaan akan terkelupas dan memicu korsleting fatal saat Anda sedang berkendara.
Selain itu, hindari merutekan kabel baru di dekat komponen yang menghasilkan panas tinggi seperti blok silinder mesin, pipa knalpot, atau koil pengapian. Panas ekstrem dapat melelehkan isolator kabel dengan cepat, sedangkan koil pengapian dapat memancarkan induksi elektromagnetik yang mengganggu kestabilan arus relay. Pastikan juga posisi fisik relay set diletakkan di tempat yang relatif terlindung dari cipratan air langsung, misalnya di bawah jok atau di balik tebeng bodi bagian dalam, dengan posisi soket menghadap ke bawah agar air tidak menggenang di dalam soket.
Pengujian Fungsi dan Troubleshooting Dasar
Setelah seluruh rangkaian terpasang rapi dan kabel-kabel telah diamankan, Anda dapat memulai proses pengujian fungsi secara bertahap. Pasang kembali kabel terminal negatif ke aki motor dengan kencang, lalu putar kunci kontak ke posisi ON tanpa menyalakan mesin terlebih dahulu. Aktifkan saklar lampu spion LED dan perhatikan apakah lampu menyala dengan terang dan stabil, serta dengarkan apakah ada suara klik tunggal yang mantap dari relay yang menandakan kumparan magnet di dalamnya bekerja dengan baik.
Jika lampu LED spion tidak menyala saat saklar diaktifkan, lakukan langkah diagnostik dasar secara sistematis untuk menemukan titik masalahnya. Apabila Anda mendengar suara klik cepat berulang-ulang dari relay seperti suara getaran, hal itu biasanya menandakan adanya masalah grounding yang buruk atau tegangan aki yang drop secara drastis saat beban masuk. Periksa kembali baut massa pada rangka motor dan pastikan tidak ada cat atau kotoran yang menghalangi aliran arus ke sasis.
Jika relay tidak mengeluarkan suara klik sama sekali dan lampu mati, periksa sekring utama pada kabel positif aki untuk melihat apakah kawat di dalamnya terputus. Jika sekring putus, jangan langsung menggantinya dengan sekring baru sebelum Anda menemukan penyebab hubungan pendek arus listrik di dalam rangkaian Anda. Segera putuskan koneksi aki jika Anda mencium bau hangus, melihat asap, atau jika sekring baru langsung putus kembali saat dipasang; ini adalah tanda darurat adanya korsleting fatal yang harus segera diperiksa ulang secara menyeluruh dari ujung ke ujung.
Frequently Asked Questions (FAQ)
Apakah memasang relay set bisa membuat aki motor cepat tekor?
Memasang relay set berkualitas tinggi tidak akan membuat aki motor cepat tekor karena relay hanya berfungsi sebagai saklar elektromagnetik dengan konsumsi arus yang sangat kecil saat aktif. Kebocoran arus atau aki tekor biasanya terjadi jika pemasangan kabel pemicu salah dilakukan, misalnya dengan menghubungkan kabel pemicu langsung ke terminal positif aki secara permanen. Dengan menghubungkan kabel pemicu ke jalur kunci kontak ACC, relay dan lampu LED spion akan mati total saat kunci kontak dicabut, sehingga tidak ada arus parasit yang mengalir saat motor diparkir.
Bolehkah menyambung kabel LED spion langsung ke kabel lampu utama tanpa relay?
Meskipun lampu LED spion mengonsumsi daya yang relatif kecil dibandingkan dengan lampu halogen tradisional, menyambungkannya langsung ke kabel lampu utama tanpa relay sangat tidak disarankan. Kabel bawaan pabrik dan saklar pada setang dirancang dengan batas toleransi arus yang pas-pasan; menambahkan beban baru secara langsung dapat mempercepat keausan kontak saklar akibat percikan api internal saat diaktifkan. Penggunaan relay set berfungsi memisahkan sirkuit kontrol berarus kecil dari sirkuit beban berarus besar, sehingga melindungi saklar bawaan dari panas berlebih dan memastikan lampu LED spion mendapatkan tegangan penuh langsung dari aki untuk performa pencahayaan yang maksimal.
